콘텐츠 메뉴
>> 대체 용융 기술
>> 잉곳의 가열 및 단조
>> 열간압연
>> 최종 압연
● 5단계: 열처리
>> 가열 냉각
>> 용액 처리 및 노화
>> 연마 및 연삭
>> 아노다이징 및 코팅
>> 가공 및 스레딩
● 자주 묻는 질문
티타늄 바는 뛰어난 중량 대비 강도 비율, 내식성 및 생체 적합성으로 인해 항공우주, 의료, 해양 및 화학 처리를 비롯한 다양한 고성능 산업에서 필수적인 소재입니다. 티타늄 바의 제조 공정은 복잡하며 최종 제품이 엄격한 품질 및 성능 표준을 충족하도록 모든 단계에서 정밀한 제어가 필요합니다. 이 기사에서는 원광석 추출부터 완성된 바까지 전체 티타늄 바 생산 공정에 대한 심층적인 탐구를 제공하고 각 단계와 고품질 티타늄 바 생산의 중요성을 자세히 설명합니다.
티타늄 바는 탁월한 기계적 특성과 열악한 환경에 대한 저항성으로 인해 널리 사용됩니다. 이러한 막대는 항공기 구조 부품, 수술용 임플란트, 해양 장비와 같은 중요한 구성 요소의 기초를 형성합니다. 생산 공정에서는 까다로운 응용 분야에서 신뢰성과 안전성을 보장하기 위해 금속의 순도와 기계적 무결성을 유지해야 합니다. 티타늄 바가 어떻게 만들어지는지 이해하면 원자재를 정밀 가공된 제품으로 변환하는 데 관련된 정교한 기술과 기술을 이해하는 데 도움이 됩니다.

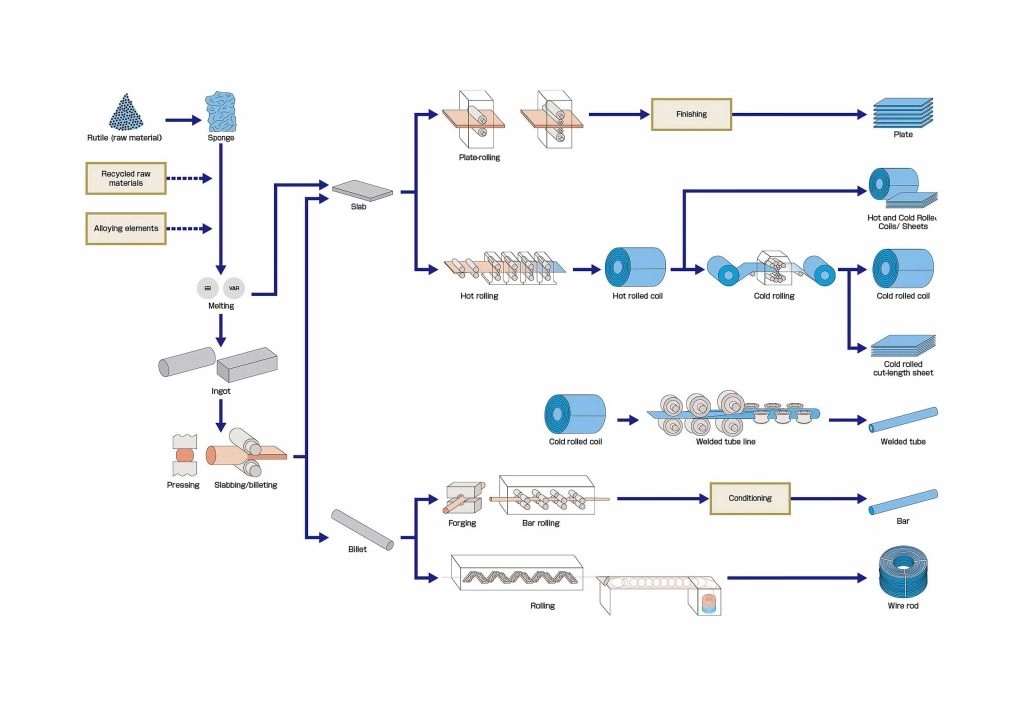

티타늄은 금속 형태로 자연적으로 발생하지 않지만 금홍석 및 일메나이트와 같은 광물에서 발견됩니다. 이러한 광석을 채굴하는 데에는 일반적으로 땅에서 대량의 광석이 추출되는 노천 채굴 방식이 사용됩니다. 원광석에는 철, 실리카 및 기타 미네랄과 같은 불순물과 함께 이산화티타늄이 포함되어 있습니다. 추가 처리를 위해 광석을 준비하기 위해 이산화티타늄 농도를 높이고 불필요한 물질을 제거하는 일련의 분쇄, 세척 및 분리 단계인 선광을 거칩니다. 이 단계는 고품질 티타늄 공급원료를 생산하는 데 중요합니다.
정제된 이산화티타늄은 티타늄 생산을 위한 주요 산업 방법으로 남아 있는 Kroll 공정을 통해 화학적으로 금속 티타늄 스폰지로 변환됩니다. 이 다단계 화학 공정에는 다음이 포함됩니다.
- 염소화: 이산화티타늄은 고온에서 염소 가스와 반응하여 증류로 정제할 수 있는 휘발성 액체인 사염화티타늄(TiCl₄)을 형성합니다.
- 환원 : 사염화티타늄은 불활성 아르곤 분위기에서 용융된 마그네슘에 의해 환원되어 부산물로 다공성 금속티타늄 스폰지와 염화마그네슘이 생성됩니다.
생산된 티타늄 스폰지는 금속 폼과 유사한 다공성, 부서지기 쉬운 덩어리입니다. 순도와 입자 크기가 최종 티타늄 바의 품질에 영향을 미치기 때문에 주의 깊게 검사됩니다. 스펀지는 바를 포함한 모든 티타늄 금속 제품의 출발 물질입니다.
일관된 구성과 뛰어난 기계적 특성을 지닌 티타늄 바를 생산하기 위해 티타늄 스펀지를 진공 아크 재용해(VAR) 방식으로 녹이고 합금화합니다. 이 과정에서:
- 티타늄 스펀지를 전극으로 압축합니다.
- 금속의 특성을 저하시킬 수 있는 산소, 질소, 수소 등의 오염을 방지하기 위해 고진공에서 전극을 녹입니다.
- 널리 사용되는 Ti-6Al-4V 합금 등 원하는 티타늄 등급에 따라 알루미늄, 바나듐, 몰리브덴, 몰리브덴 등의 합금원소를 첨가합니다.
- 여러 번의 재용해 주기로 화학적 균질성을 보장하고 불순물을 제거합니다.
VAR은 항공우주 및 의료용 임플란트와 같은 까다로운 응용 분야에 필수적인 고순도, 결함 없는 티타늄 잉곳을 생산합니다.
항공우주 등급 티타늄의 경우 전자빔이나 플라즈마 용광로를 사용한 냉로 용해와 같은 추가 용해 기술을 사용할 수 있습니다. 이러한 방법을 사용하면 고밀도 개재물을 제거하고 티타늄 잉곳의 순도와 청결도를 더욱 향상시킬 수 있습니다.
용융된 티타늄 합금은 주형에 주조되어 잉곳을 형성하며, 잉곳은 무게가 수 톤에 달하는 원통형 또는 직사각형 블록일 수 있습니다. 냉각을 제어하면 균열이나 다공성과 같은 내부 결함을 방지할 수 있습니다. 응고 후 초음파 검사를 포함한 비파괴 검사 방법을 통해 추가 처리 전에 잉곳의 구조적 무결성을 확인합니다.
티타늄 잉곳은 산화를 방지하기 위해 보호 대기에서 일반적으로 900°C~1100°C 사이의 온도로 재가열됩니다. 이 온도에서 티타늄은 단조에 충분히 연성이 됩니다.
단조에는 수압 프레스나 해머를 사용하여 압축력을 가하여 잉곳을 블룸이나 빌렛으로 만드는 작업이 포함됩니다. 이 단계:
- 내부 입자 구조를 개선하여 강도, 인성 및 피로 저항성을 향상시킵니다.
- 주조 시 형성된 거친 입자를 분해합니다.
- 재료를 최종 바 치수에 가깝게 형성하여 후속 공정에서 낭비를 줄입니다.
단조 공정에는 초기 개방형 단조와 정밀 성형을 위한 폐쇄형 단조 등 여러 단계가 포함될 수 있습니다.
단조 후 빌렛을 열간 압연하여 두께를 더욱 줄이고 재료를 늘려 거친 막대를 만듭니다. 열간 압연은 입자 흐름을 정렬하고 내부 공극을 제거하여 티타늄의 기계적 특성을 향상시킵니다. 균열이나 뒤틀림과 같은 결함이 발생하지 않도록 온도와 압연 속도를 세심하게 제어합니다.
거친 바는 정밀 압연기를 통과하여 원하는 직경과 길이를 얻습니다. 이 단계는 균일한 단면 치수를 보장하고 표면 마감을 향상시킵니다. 온도, 압하율, 롤 속도 등의 롤링 매개변수는 티타늄 등급 및 바 사양에 따라 최적화됩니다.
엄격한 치수 공차와 우수한 표면 품질이 필요한 응용 분야의 경우 티타늄 바는 냉간 인발 과정을 거칩니다. 이 프로세스에는 다음이 포함됩니다.
- 산세척으로 바 표면을 세척하여 산화층과 오염물질을 제거합니다.
- 드로잉 시 마찰을 줄이기 위해 윤활제를 도포합니다.
- 점점 더 작은 다이를 통해 바를 당겨 직경을 줄이고 표면 마감을 향상시킵니다.
냉간 인발은 가공 경화를 통해 바의 강도를 높이고 ±0.05mm의 엄격한 치수 공차를 달성합니다. 이는 의료용 임플란트 및 항공우주 부품에 매우 중요합니다.
티타늄 바의 기계적 특성을 용도에 맞게 조정하기 위해 열처리 공정이 적용됩니다.
어닐링에는 막대를 적당한 온도(650°C ~ 760°C)로 가열한 후 천천히 냉각하는 과정이 포함됩니다. 이 프로세스는 다음과 같습니다.
- 냉간 가공으로 인한 내부 응력을 완화합니다.
- 연성과 인성이 향상됩니다.
- 취성을 줄여 바의 기계 가공 및 성형을 더 쉽게 만듭니다.
특정 티타늄 합금, 특히 Ti-6Al-4V는 강도와 내식성을 향상시키기 위해 용체화 처리 및 시효 과정을 거칩니다. 용체화 처리는 바를 베타-트랜서스 온도 이상으로 가열한 후 급속 냉각하여 준안정한 미세 구조를 유지합니다. 그런 다음 노화로 인해 합금을 강화하는 미세한 입자가 침전됩니다.
티타늄 바의 최종 표면 상태는 성능, 특히 의료 및 항공우주 분야에서 매우 중요합니다.
바는 마찰을 줄이고 피로 저항을 향상시키는 부드럽고 결함 없는 표면을 얻기 위해 연마되거나 연마됩니다. 의료용 임플란트의 경우 표면 거칠기를 최소화하여 골유착을 촉진하고 세균 부착을 감소시킵니다.
경우에 따라 바는 내식성을 높이거나 식별을 위한 색상 코딩을 제공하기 위해 양극 산화 처리를 받습니다. 내마모성 또는 생체적합성을 향상시키기 위해 다른 코팅을 적용할 수도 있습니다.
특정 응용 분야에 필요한 홈, 나사 또는 복잡한 형상과 같은 기능을 생성하기 위해 CNC 밀링, 선삭 또는 나사 가공과 같은 추가 가공 프로세스가 수행됩니다.
제조 공정 전반에 걸쳐 티타늄 바는 업계 표준을 준수하도록 엄격한 품질 관리를 거칩니다.
- 화학 성분 분석: 합금 원소가 지정된 범위 내에 있는지 확인합니다.
- 기계적 테스트: 인장 강도, 경도, 피로 및 충격 테스트를 통해 기계적 성능을 검증합니다.
- 비파괴검사 : 초음파, 자분탐상검사, 염료침투검사, 방사선검사 등을 통해 내부 및 표면 결함을 검출합니다.
- 치수 검사: 막대가 정확한 크기 및 모양 공차를 충족하는지 확인합니다.
이러한 제어는 티타늄 바의 신뢰성과 중요한 응용 분야에 적합함을 보장합니다.
이 세심한 공정을 통해 생산된 티타늄 바는 다음과 같은 용도로 사용됩니다.
- 항공우주: 구조 부품, 엔진 부품, 패스너.
- 의료 기기: 정형외과용 임플란트, 치과용 임플란트, 수술 기구.
- 해양 산업: 조선, 해양 플랫폼, 담수화 장비.
- 화학 처리: 열 교환기, 반응기, 배관.
- 스포츠 장비 및 자동차: 가볍고 튼튼한 부품.
티타늄 바의 뛰어난 특성으로 인해 이러한 까다로운 분야에서는 티타늄 바가 없어서는 안 될 요소입니다.
Q1: 티타늄 바 생산에 Kroll 프로세스가 필수적인 이유는 무엇입니까?
A1: Kroll 공정은 높은 순도를 보장하는 제어된 화학적 환원을 통해 티타늄 광석을 티타늄 금속 생산의 기본 원료인 티타늄 스폰지로 변환합니다.
Q2: 티타늄 제조에서 진공 아크 재용해(VAR)는 어떤 역할을 합니까?
A2: VAR은 진공 상태에서 티타늄 스폰지 전극을 정제하여 불순물을 제거하고 화학적 균질성을 보장합니다. 이는 고성능 티타늄 합금에 매우 중요합니다.
Q3: 단조는 티타늄 바의 특성을 어떻게 향상시킵니까?
A3: 단조는 입자 구조를 개선하고, 기계적 특성을 향상시키며, 금속을 최종 치수에 더 가깝게 형성하여 결함을 줄이고 강도를 향상시킵니다.
Q4: 일부 티타늄 바에 냉간 신선이 필요한 이유는 무엇입니까?
A4: 냉간 인발은 정밀한 치수를 달성하고, 표면 마감을 개선하며, 가공 경화를 통해 강도를 증가시킵니다. 이는 의료용 임플란트와 같은 응용 분야에 필수적입니다.
Q5: 티타늄 바에는 어떤 유형의 열처리가 적용됩니까?
A5: 어닐링은 응력을 완화하고 연성을 향상시키는 반면, 용액 처리 및 노화는 특정 합금에 맞게 강도와 내식성을 향상시킵니다.
