Menu Conteúdo

● Introdução: O significado das barras de titânio

● Etapa 1: Extração e Refino de Minério de Titânio

>> Mineração e Beneficiamento de Minério de Titânio

>> O Processo Kroll: Produzindo Esponja de Titânio

● Etapa 2: Derretimento e Liga

>> Refusão por arco a vácuo (VAR)

>> Técnicas alternativas de fusão

>> Formação de Lingotes e Controle de Qualidade

● Etapa 3: Formação Primária – Forjamento e Produção de Tarugos

>> Aquecimento e Forjamento de Lingotes

>> Laminação a Quente

● Etapa 4: Modelagem de precisão – Laminação e trefilação a frio

>> Lançamento Final

>> Estiramento a frio para alta precisão

● Etapa 5: Tratamento Térmico

>> Recozimento

>> Solução Tratamento e Envelhecimento

● Etapa 6: Acabamento de Superfície

>> Polimento e moagem

>> Anodização e Revestimento

>> Usinagem e Rosqueamento

● Controle e testes de qualidade

● Aplicações de barras de titânio

● Perguntas frequentes

As barras de titânio são materiais essenciais em muitas indústrias de alto desempenho, incluindo aeroespacial, médica, marítima e de processamento químico, devido à sua excelente relação resistência-peso, resistência à corrosão e biocompatibilidade. O processo de fabricação das barras de titânio é complexo e requer controle preciso em todas as etapas para garantir que o produto final atenda a rígidos padrões de qualidade e desempenho. Este artigo fornece uma exploração aprofundada de todo o processo de produção de barras de titânio, desde a extração do minério bruto até a barra acabada, detalhando cada etapa e sua importância na produção de barras de titânio de alta qualidade.

Introdução: O significado das barras de titânio

As barras de titânio são amplamente utilizadas devido às suas excepcionais propriedades mecânicas e resistência a ambientes agressivos. Essas barras formam a base para componentes críticos, como peças estruturais de aeronaves, implantes cirúrgicos e equipamentos marítimos. O processo de produção deve manter a pureza e a integridade mecânica do metal para garantir confiabilidade e segurança em aplicações exigentes. Compreender como as barras de titânio são feitas ajuda a apreciar as técnicas e tecnologias sofisticadas envolvidas na transformação de matérias-primas em produtos de engenharia de precisão.

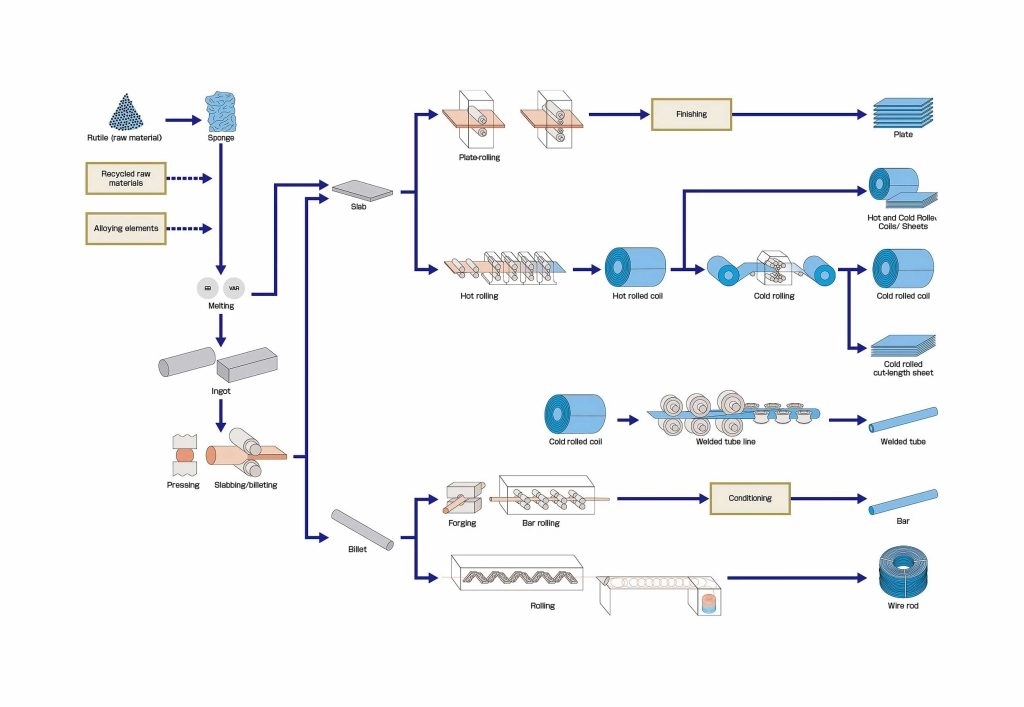

Etapa 1: Extração e Refino de Minério de Titânio

Mineração e Beneficiamento de Minério de Titânio

O titânio não ocorre naturalmente na sua forma metálica, mas é encontrado em minerais como rutilo e ilmenita. A mineração desses minérios normalmente envolve métodos a céu aberto, onde grandes quantidades de minério são extraídas da terra. O minério bruto contém dióxido de titânio junto com impurezas como ferro, sílica e outros minerais. Para preparar o minério para processamento posterior, ele passa por beneficiamento – uma série de etapas de britagem, lavagem e separação que aumentam a concentração de dióxido de titânio e removem materiais indesejados. Esta etapa é crucial para a produção de matéria-prima de titânio de alta qualidade.

O Processo Kroll: Produzindo Esponja de Titânio

O dióxido de titânio purificado é então convertido quimicamente em esponja metálica de titânio através do processo Kroll, que continua sendo o principal método industrial para a produção de titânio. Este processo químico de várias etapas envolve:

- Cloração: O dióxido de titânio reage com o cloro gasoso a temperaturas elevadas para formar tetracloreto de titânio (TiCl₄), um líquido volátil que pode ser purificado por destilação.

- Redução: O tetracloreto de titânio é reduzido pelo magnésio fundido em atmosfera inerte de argônio, produzindo esponja metálica porosa de titânio e cloreto de magnésio como subproduto.

A esponja de titânio produzida é uma massa porosa e quebradiça semelhante a uma espuma metálica. É cuidadosamente inspecionado quanto à pureza e tamanho das partículas, pois esses fatores influenciam a qualidade das barras de titânio finais. A esponja é o material de partida para todos os produtos metálicos de titânio, incluindo barras.

Etapa 2: Derretimento e Liga

Refusão por arco a vácuo (VAR)

Para produzir barras de titânio com composição consistente e propriedades mecânicas superiores, a esponja de titânio é fundida e ligada usando Vacuum Arc Remelting (VAR). Neste processo:

- A esponja de titânio é comprimida em eletrodos.

- Esses eletrodos são derretidos sob alto vácuo para evitar contaminação por oxigênio, nitrogênio ou hidrogênio, que podem degradar as propriedades do metal.

- Elementos de liga como alumínio, vanádio, molibdênio ou molibdênio são adicionados dependendo do grau de titânio desejado, como a liga Ti-6Al-4V amplamente utilizada.

- Vários ciclos de refusão garantem a homogeneidade química e eliminam impurezas.

A VAR produz lingotes de titânio de alta pureza e sem defeitos, essenciais para aplicações exigentes, como aeroespacial e implantes médicos.

Técnicas alternativas de fusão

Para titânio de grau aeroespacial, técnicas de fusão adicionais, como fusão a frio usando feixe de elétrons ou fornos de plasma, podem ser empregadas. Esses métodos permitem a remoção de inclusões de alta densidade e melhoram ainda mais a pureza e a limpeza dos lingotes de titânio.

Formação de Lingotes e Controle de Qualidade

A liga de titânio fundida é fundida em moldes para formar lingotes, que podem ser blocos cilíndricos ou retangulares pesando várias toneladas. O resfriamento controlado evita defeitos internos, como rachaduras ou porosidade. Após a solidificação, métodos de testes não destrutivos, incluindo inspeções ultrassônicas, verificam a integridade estrutural dos lingotes antes do processamento posterior.

Etapa 3: Formação Primária – Forjamento e Produção de Tarugos

Aquecimento e Forjamento de Lingotes

Os lingotes de titânio são reaquecidos a temperaturas normalmente entre 900°C e 1100°C em atmosferas protetoras para evitar oxidação. A estas temperaturas, o titânio torna-se suficientemente dúctil para forjar.

O forjamento envolve a aplicação de forças compressivas usando prensas hidráulicas ou martelos para moldar os lingotes em blocos ou tarugos. Esta etapa:

- Refina a estrutura interna do grão, o que aumenta a resistência, tenacidade e resistência à fadiga.

- Decompõe grãos grossos formados durante a fundição.

- Modela o material mais próximo das dimensões finais da barra, reduzindo desperdícios em processos posteriores.

O processo de forjamento pode envolver vários estágios, incluindo forjamento inicial em matriz aberta seguido de forjamento em matriz fechada para modelagem precisa.

Laminação a Quente

Após o forjamento, os tarugos são laminados a quente para reduzir ainda mais a espessura e alongar o material, produzindo barras ásperas. A laminação a quente melhora as propriedades mecânicas do titânio, alinhando o fluxo dos grãos e eliminando vazios internos. A temperatura e a velocidade de laminação são cuidadosamente controladas para evitar defeitos como rachaduras ou empenamentos.

Etapa 4: Modelagem de precisão – Laminação e trefilação a frio

Lançamento Final

As barras brutas são passadas por laminadores de precisão para atingir o diâmetro e comprimento desejados. Esta etapa garante dimensões transversais uniformes e melhora o acabamento superficial. Parâmetros de laminação como temperatura, taxa de redução e velocidade de laminação são otimizados com base no tipo de titânio e nas especificações da barra.

Estiramento a frio para alta precisão

Para aplicações que exigem tolerâncias dimensionais restritas e qualidade superficial superior, as barras de titânio são trefiladas a frio. Este processo envolve:

- Limpeza da superfície da barra por decapagem ácida para remover camadas de óxido e contaminantes.

- Aplicação de lubrificantes para reduzir o atrito durante a trefilação.

- Puxar a barra através de matrizes progressivamente menores para reduzir o diâmetro e melhorar o acabamento superficial.

A trefilação a frio aumenta a resistência da barra através do endurecimento e atinge tolerâncias dimensionais tão estreitas quanto ±0,05 mm, o que é fundamental para implantes médicos e componentes aeroespaciais.

Etapa 5: Tratamento Térmico

Processos de tratamento térmico são aplicados para adequar as propriedades mecânicas das barras de titânio de acordo com o uso pretendido.

Recozimento

O recozimento envolve o aquecimento das barras a temperaturas moderadas (650°C a 760°C) seguido de resfriamento lento. Este processo:

- Alivia tensões internas induzidas pelo trabalho a frio.

- Melhora a ductilidade e a tenacidade.

- Reduz a fragilidade, facilitando a usinagem e a conformação das barras.

Solução Tratamento e Envelhecimento

Certas ligas de titânio, especialmente Ti-6Al-4V, passam por tratamento de solução e envelhecimento para aumentar a resistência e a resistência à corrosão. O tratamento em solução aquece as barras acima da temperatura beta-transus, seguido de resfriamento rápido para reter uma microestrutura metaestável. O envelhecimento então precipita partículas finas que fortalecem a liga.

Etapa 6: Acabamento de Superfície

A condição final da superfície das barras de titânio é crucial para o desempenho, especialmente em aplicações médicas e aeroespaciais.

Polimento e moagem

As barras são polidas ou retificadas para obter superfícies lisas e sem defeitos que reduzem o atrito e melhoram a resistência à fadiga. Para implantes médicos, a rugosidade da superfície é minimizada para promover a osseointegração e reduzir a adesão bacteriana.

Anodização e Revestimento

Em alguns casos, as barras recebem tratamentos de anodização para aumentar a resistência à corrosão ou fornecem codificação de cores para identificação. Outros revestimentos podem ser aplicados para aumentar a resistência ao desgaste ou a biocompatibilidade.

Usinagem e Rosqueamento

Processos de usinagem adicionais, como fresamento CNC, torneamento ou rosqueamento, são executados para criar recursos como ranhuras, roscas ou geometrias complexas exigidas por aplicações específicas.

Controle e testes de qualidade

Durante todo o processo de fabricação, as barras de titânio passam por um rigoroso controle de qualidade para garantir a conformidade com os padrões da indústria.

- Análise de Composição Química: Confirma que os elementos de liga estão dentro das faixas especificadas.

- Testes Mecânicos: Testes de resistência à tração, dureza, fadiga e impacto verificam o desempenho mecânico.

- Testes não destrutivos: testes ultrassônicos, de partículas magnéticas, de corante penetrante e radiográficos detectam defeitos internos e superficiais.

- Inspeção Dimensional: Garante que as barras atendam às tolerâncias precisas de tamanho e formato.

Esses controles garantem que as barras de titânio sejam confiáveis ​​e adequadas para aplicações críticas.

Aplicações de barras de titânio

As barras de titânio produzidas através deste processo meticuloso encontram aplicações em:

- Aeroespacial: Componentes estruturais, peças de motores, fixadores.

- Dispositivos Médicos: Implantes ortopédicos, implantes dentários, instrumentos cirúrgicos.

- Indústria Naval: Construção naval, plataformas offshore, equipamentos de dessalinização.

- Processamento Químico: Trocadores de calor, reatores, tubulações.

- Equipamentos Esportivos e Automotivos: Componentes leves e resistentes.

As propriedades superiores das barras de titânio as tornam indispensáveis ​​nesses campos exigentes.

Perguntas frequentes

Q1: Por que o processo Kroll é essencial na produção de barras de titânio?

A1: O processo Kroll converte minério de titânio em esponja de titânio, matéria-prima fundamental para a produção de titânio metálico, por meio de uma redução química controlada que garante alta pureza.

Q2: Qual o papel da Refusão por Arco a Vácuo (VAR) na fabricação de titânio?

A2: VAR refina eletrodos de esponja de titânio sob vácuo, removendo impurezas e garantindo homogeneidade química, o que é crítico para ligas de titânio de alto desempenho.

Q3: Como o forjamento melhora as propriedades da barra de titânio?

A3: O forjamento refina a estrutura do grão, melhora as propriedades mecânicas e molda o metal mais próximo das dimensões finais, reduzindo defeitos e melhorando a resistência.

Q4: Por que a trefilação a frio é necessária para algumas barras de titânio?

A4: A trefilação a frio atinge dimensões precisas, melhora o acabamento superficial e aumenta a resistência por meio do endurecimento por trabalho, essencial para aplicações como implantes médicos.

Q5: Que tipos de tratamentos térmicos são aplicados às barras de titânio?

A5: O recozimento alivia tensões e melhora a ductilidade, enquanto o tratamento em solução e o envelhecimento aumentam a resistência e a resistência à corrosão, adaptados a ligas específicas.
