티타늄 튜브는 탁월한 특성과 다양성으로 인해 다양한 산업에서 필수적인 부분이 되었습니다. 지구상에서 가장 강하고 부식에 강한 금속 중 하나로 만들어진 이러한 원통형 구조는 수많은 응용 분야에서 중요한 역할을 합니다. 항공우주에서 화학 처리에 이르기까지 티타늄 튜브는 현대 공학의 숨은 영웅입니다. 그러나 티타늄 튜브 크기가 그토록 중요한 이유는 무엇이며, 사양과 응용 분야의 복잡한 세계를 어떻게 탐색할 수 있습니까?
티타늄은 놀라운 무게 대비 강도 비율로 유명하므로 무게 감소가 중요한 응용 분야에 이상적인 소재입니다. 이러한 특성은 모든 그램이 중요한 항공우주 산업에서 특히 중요합니다. 또한 티타늄은 내식성이 뛰어나 해수나 각종 화학물질에 노출되는 등 가혹한 환경에도 견딜 수 있습니다.
적절한 티타늄 튜브 크기를 선택하는 것은 단순히 미적 측면이나 편의성의 문제가 아닙니다. 이는 이러한 튜브가 사용되는 시스템의 성능, 안전성 및 효율성에 직접적인 영향을 미치는 중요한 요소입니다. 항공기의 유압 시스템이든 산업 플랜트의 열교환기이든 적절한 크기는 최적의 흐름, 압력 저항 및 전반적인 시스템 무결성을 보장합니다.
티타늄 튜브 크기를 논의할 때 몇 가지 주요 치수와 사양을 고려해야 합니다. 티타늄 튜빙을 다루는 엔지니어, 설계자, 조달 전문가에게는 이러한 매개변수를 이해하는 것이 필수적입니다.
외경은 티타늄 튜브의 가장 기본적인 측정 중 하나입니다. 이는 튜브의 원형 단면을 따라 한 외부 가장자리에서 다른 가장자리까지의 거리를 나타냅니다. 티타늄 튜브는 일반적으로 9.53mm(3/8인치)의 작은 크기부터 최대 38.1mm(1½인치)까지 또는 특수 용도에 맞게 더 큰 다양한 OD로 제공됩니다.
벽 두께는 튜브의 성능 특성에 큰 영향을 미치는 또 다른 중요한 치수입니다. 튜브의 외부 표면과 내부 표면 사이의 거리를 나타냅니다. 티타늄 튜브의 벽 두께는 응용 분야의 특정 요구 사항에 따라 0.7mm(0.0275인치)만큼 얇은 것부터 5mm(0.1968인치) 이상 두꺼운 것까지 다양합니다.
내부 직경은 튜브의 빈 내부를 가로지르는 거리입니다. 항상 직접적으로 지정되는 것은 아니지만 외부 직경에서 벽 두께의 두 배를 빼서 계산할 수 있습니다. ID는 유체 운송 응용 분야에서 유량과 압력 강하를 고려할 때 특히 중요합니다.
티타늄 튜브는 일반적으로 직선 길이 또는 U자형 튜브로 제공됩니다. 직선형 튜브의 길이는 제조 역량 및 운송 제한 사항에 따라 달라질 수 있습니다. U자형 튜브는 특정 열 교환기 설계에 맞게 맞춤 제작되는 경우가 많습니다.
티타늄 튜브를 제조하는 데 사용되는 방법은 사용 가능한 크기와 튜브의 전체 특성에 영향을 미칠 수 있습니다. 이음매 없는 튜브 생산과 용접된 튜브 생산이라는 두 가지 주요 제조 공정이 사용됩니다.
이음매 없는 티타늄 튜브는 고체 빌렛으로 열간 압출 후 냉간 가공을 통해 제조됩니다. 이 방법은 원주 주변과 길이를 따라 균일한 특성을 갖는 튜브를 생산합니다. 심리스 튜브는 고압 응용 분야와 최고 수준의 무결성이 필요한 경우에 선호되는 경우가 많습니다.
용접 티타늄 튜브는 평평한 티타늄 시트를 원통형으로 성형하고 이음매를 용접하여 만들어집니다. 자동 아크 용접과 같은 고급 용접 기술은 고품질 접합을 보장합니다. 용접 튜브는 이음매 없는 튜브에 비해 더 큰 직경과 더 얇은 벽 두께로 생산될 수 있습니다.
산업마다 특정 응용 분야 및 작동 조건에 따라 티타늄 튜브 크기에 대한 요구 사항이 다양합니다.
항공우주 부문에서 티타늄 튜브는 유압 시스템, 엔진 부품 및 구조 요소에 광범위하게 사용됩니다. 크기는 일반적으로 유압 라인용 작은 직경의 튜브부터 기체 구조용 대형 튜브까지 다양합니다. 강도를 유지하면서 무게를 최소화하는 데 중점을 두는 경우가 많으므로 가능하면 벽이 얇은 튜브를 사용합니다.
화학 처리 공장에서는 열 교환기, 응축기 및 증발기에 티타늄 튜브를 사용합니다. 여기서 크기는 특정 프로세스 요구 사항에 따라 크게 달라질 수 있습니다. 더 큰 직경의 튜브는 쉘 앤 튜브 열교환기에 사용될 수 있는 반면, 더 작은 직경은 소형 열교환기 설계에 일반적으로 사용됩니다.
석유 및 가스 산업에서는 내식성이 가장 중요한 해양 분야에 티타늄 튜브를 사용합니다. 이 부문의 튜브 크기는 계측용 작은 직경의 튜브부터 부식성 유체 운반용 큰 직경의 파이프까지 다양합니다.

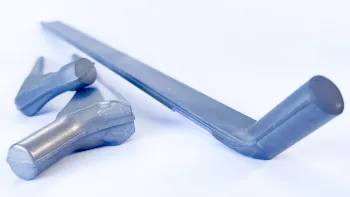

의료 응용 분야에서 티타늄 튜브는 임플란트 및 수술 도구에 사용됩니다. 이러한 응용 분야에는 공차가 매우 엄격한 정밀하고 작은 직경의 튜브가 필요한 경우가 많습니다.
올바른 티타늄 튜브 크기를 선택하려면 치수 이상의 여러 요소를 고려해야 합니다.
시스템의 작동 압력은 적절한 튜브 크기와 벽 두께를 결정하는 데 중요한 요소입니다. 더 높은 압력에서는 일반적으로 안전성과 수명을 보장하기 위해 더 두꺼운 벽이나 더 작은 직경이 필요합니다.
티타늄의 특성은 온도에 따라 변할 수 있습니다. 재료의 강도와 치수 안정성에 영향을 미칠 수 있으므로 튜브 크기를 선택할 때 의도된 작동 온도 범위를 고려해야 합니다.
부식성 환경에서는 시간이 지남에 따라 잠재적인 재료 손실을 고려하여 더 큰 벽 두께를 지정해야 할 수도 있습니다. 이러한 부식 허용치는 튜브가 의도된 사용 수명 동안 무결성을 유지하도록 보장합니다.
유체 운송과 관련된 응용 분야의 경우 압력 강하를 최소화하면서 원하는 유속을 달성할 수 있도록 튜브의 내부 직경 크기를 적절하게 조정해야 합니다.
항공우주와 같이 무게에 민감한 응용 분야에서는 전체 무게를 최소화하기 위해 성능 요구 사항을 충족하는 가장 작은 튜브 크기를 사용하는 것이 목표인 경우가 많습니다.
여러 산업 표준이 티타늄 튜브의 생산 및 사양을 관리하여 제조업체 전반에 걸쳐 일관성과 신뢰성을 보장합니다.
미국 재료 시험 협회(ASTM)는 ASTM B338을 포함하여 티타늄 튜빙과 관련된 여러 표준을 개발했습니다. ASTM B338은 콘덴서 및 열교환기용 이음매 없는 용접 티타늄 및 티타늄 합금 튜브를 다루고 있습니다.
ASME(미국 기계공학회)는 압력 용기 응용 분야에 자주 사용되는 ASME SB-338과 같은 티타늄 튜브에 대한 표준도 제공합니다.
항공우주 산업에는 SAE(Society of Automotive Engineers) 및 AIAA(American Institute of Aeronautics and Astronautics)에서 정한 표준을 포함하여 티타늄 튜브에 대한 자체 표준 세트가 있습니다.
최적의 티타늄 튜브 크기를 선택하면 엔지니어와 설계자가 해결해야 하는 몇 가지 과제가 발생할 수 있습니다.
티타늄은 상대적으로 비싼 재료이며, 튜브 크기가 크거나 벽이 두꺼울수록 프로젝트 비용에 큰 영향을 미칠 수 있습니다. 성능 요구 사항과 예산 제약 사이의 적절한 균형을 찾는 것은 종종 섬세한 프로세스입니다.
다양한 표준 크기를 쉽게 사용할 수 있지만 맞춤형 또는 비표준 크기는 리드 타임이 더 길거나 최소 주문 수량이 필요할 수 있어 프로젝트 일정 및 비용에 영향을 미칠 수 있습니다.
기존 시스템을 개조하거나 확장할 때 새로운 티타늄 튜브는 현재 인프라의 크기 및 사양과 호환되어야 하므로 크기 옵션이 제한될 수 있습니다.
기술이 발전하고 새로운 응용 분야가 등장함에 따라 티타늄 튜브 크기와 제조 공정의 발전 추세를 볼 수 있습니다.
전자 및 의료 기기와 같은 산업에서는 점점 더 작은 티타늄 튜브에 대한 수요가 증가하여 제조 능력의 한계를 뛰어넘고 있습니다.
적층 제조(3D 프린팅)와 같은 최신 기술을 사용하면 이전에는 제조가 불가능하거나 불가능했던 복잡한 기하학적 구조와 맞춤형 크기를 갖춘 티타늄 튜브를 생산할 수 있습니다.
티타늄 매트릭스 복합재에 대한 연구는 향상된 특성을 지닌 새로운 유형의 튜브로 이어질 수 있으며 잠재적으로 사용 가능한 크기 및 사양의 환경을 변경할 수 있습니다.
세계 티타늄 튜브 크기는 복잡하고 다면적이므로 재료 특성, 제조 공정 및 응용 분야별 요구 사항에 대한 깊은 이해가 필요합니다. 엔지니어와 설계자는 산업 표준 및 작동 매개변수와 함께 외경, 벽 두께, 길이 등의 요소를 신중하게 고려하여 프로젝트에 가장 적합한 티타늄 튜브 크기를 선택할 수 있습니다. 기술이 계속 발전함에 따라 티타늄 튜빙의 정밀도와 맞춤화가 더욱 향상되어 다양한 산업 전반에 걸쳐 새로운 가능성이 열릴 것으로 예상됩니다.
