高度な産業用配管の分野では、材料の選択が単純な費用対効果の分析で行われることはほとんどありません。化学処理、海水淡水化、海洋、航空宇宙産業で働くエンジニアにとって、配管材料の選択は施設全体の寿命、安全性、運用効率を左右します。チタン製パイプ継手は、その比類のない耐食性、高い強度対重量比、熱安定性が好評で、一か八かの環境におけるゴールドスタンダードとなっています。 Shaanxi Lasting Advanced Titanium では、これらのコンポーネントが攻撃的なメディアを転送するシステムの重要なノードであることを理解しています。このガイドでは、チタン製パイプ継手の種類、技術仕様、実際の用途について詳しく説明します。
チタンの地位は、酸素にさらされると瞬時に形成される、粘り強い自己修復酸化物層 (TiO2) の形成によるものです。配管システムでは、この特性により、チタンはステンレス鋼、銅ニッケル、または炭素鋼を急速に劣化させるさまざまな腐食環境に耐えることができます。腐食以外にも、チタンの低い熱膨張係数は、温度サイクル中に配管サポートにかかる機械的応力を軽減します。また、チタンの密度が低いため、構造負荷が最小限に抑えられます。これはオフショアプラットフォームやモジュラースキッド設計にとって重要な要素です。
さらに、変動するプロセスの流れや振動する機械など、周期的な負荷環境におけるチタンの耐疲労性は、従来のオーステナイト系ステンレス鋼の耐疲労性をはるかに上回ります。長期的なインフラストラクチャを設計する場合、エンジニアは「総所有コスト」(TCO) を考慮する必要があります。チタンは初期の調達コストが高くなりますが、ステンレス鋼が数カ月で孔食したり破損したりするような環境でも数十年耐えることができるため、プラントのライフサイクル全体で最も経済的に実行可能な選択肢となります。その非磁性特性と酸化媒体と還元媒体の両方における安定性の組み合わせにより、最新のプロセス配管設計においてユニークで多用途な資産となっています。
チタンの多用途性は、圧力下での流れ制御、方向変更、直径の変化を容易にするように設計されたさまざまな継手を通じて完全に実現されます。各継手のタイプは、プロセスの特定の流体力学に対応しながら、システムの構造的完全性を維持するように設計されています。
エルボは最も頻繁に使用される継手であり、流体の流れの方向を変えるために不可欠です。チタンでは、これらは通常、シームレスパイプの熱間成形またはマンドレル曲げによって製造されます。重要な流路では、高速システムにおけるエロージョンコロージョンの主な原因となる乱流と圧力降下を最小限に抑えるために、半径の長いエルボを優先します。曲げプロセスは、エルボの突出部における肉厚の薄さが指定された設計制限内に留まり、圧力定格が直管セクションと一致するようにするために、慎重に制御する必要があります。

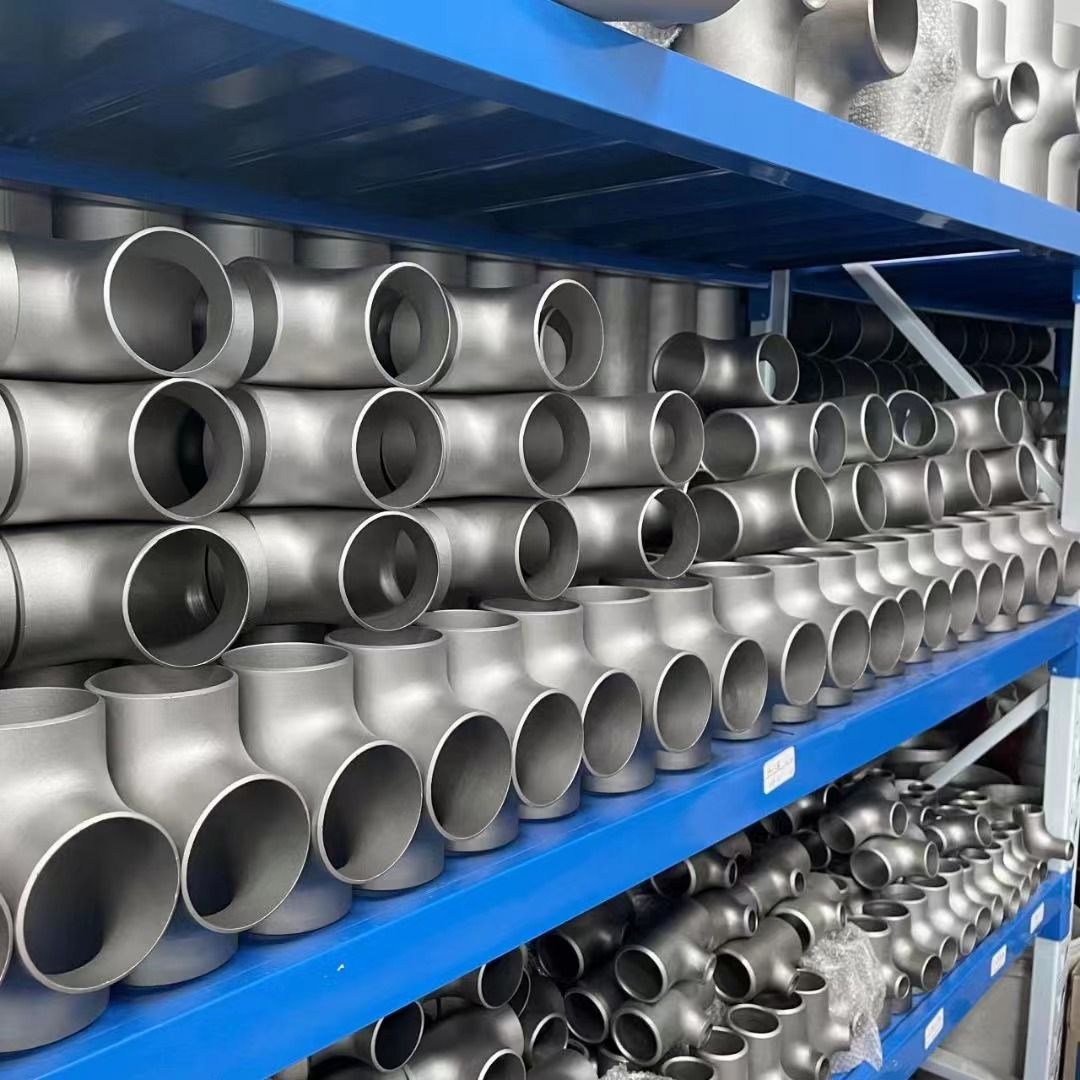

T は分岐接続を容易にします。ストレート T 型は等しい直径のパイプを接続しますが、レデューシング T 型はより小さな横線の統合を可能にします。チタン ティーのエンジニアリング上の課題は、特に高圧サイクル中に接合点の壁厚と構造的完全性を維持することにあります。当社の製造プロセスには、均一な肉厚を確保するための精密ハイドロフォーミングまたは押出技術が含まれており、局所的な応力集中のリスクを効果的に軽減します。さらに、寸法精度が交渉の余地のない特定の高圧用途では、高品質の厚肉鍛造棒材からの精密機械加工によってストレート T 型を製造できます。これらのティーは、腐食の核形成サイトとして機能する可能性のある内部亀裂がないか注意深く検査されます。
レデューサーは、異なるパイプ直径の間で移行するために使用されます。同心減速機は 2 本のパイプの中心線を揃えますが、偏心減速機は中心線をオフセットします。これは、水平液体配管ラインでの空気や蒸気のトラップを防ぐために不可欠です。スラリーや混相流体を扱うプロセスラインでは、完全な排水を確保し、化学堆積物や粒子状物質が蓄積して局所的な堆積下腐食を引き起こす可能性がある停滞ポケットを防ぐために、偏心減速機が好まれます。
スタブエンドはラップジョイントフランジと組み合わせて使用され、頻繁な検査やメンテナンスが必要なシステムでの組み立てと分解を容易にします。これらは、配管システムの設置段階でボルト穴の回転方向の位置合わせが必要な場合に特に役立ち、取り付け時の機械的ストレスを軽減します。チタン製のスタブ エンドを使用することにより、接続の接液部はチタンのままになりますが、適切な絶縁技術が採用されていれば、フランジを低コストの炭素鋼で作ることができます。
すべてのチタンが同じというわけではありません。パイプ継手のグレードの選択は動作環境を前提としており、早期故障を防ぐには正しい化学薬品を選択することが不可欠です。
商業用純粋 (CP) グレード 2 チタンは、パイプ継手として最も一般的な選択肢です。耐食性と適度な強度の優れた組み合わせを提供します。延性が高いため、一般的な化学処理装置、熱交換器、貯蔵タンクでの成形や溶接作業に最適です。継手の製造中の大幅な冷間加工に耐える能力とその高純度の組み合わせにより、広範な現場溶接や設置の柔軟性を必要とする用途に理想的な候補となります。
配管システムが極度の内圧にさらされる場合、またはより高い機械的強度が必要な場合には、グレード 5 が使用されます。グレード2に比べて成形は難しいものの、引張強度に優れているため、航空宇宙機器や深海探査機器の高圧油圧ラインに欠かせない素材です。グレード 5 は、安全マージンが厳しく規制されている重量に敏感な航空宇宙配管構造において重要な要素である、過剰な重量を発生させずに肉厚を維持するために必要な構造的堅牢性を提供します。
これらのグレードはグレード 2 に似ていますが、パラジウム (またはルテニウム) が添加されているのが特徴です。これらは、高温塩化物溶液における隙間腐食や孔食に対する耐性が大幅に強化され、酸性環境を軽減するため、過酷な脱塩および塩水処理プラントの標準となっています。パラジウムの添加により、チタンの腐食潜在力が不動態領域にシフトし、標準の CP チタンがガスケットやボルト頭の下の隙間攻撃に直面する可能性がある非常に攻撃的な環境で堅牢な防御を提供します。
高品質のチタン製管継手の製造は、基本的な鋳造や成形を超えた高度な専門分野です。最終製品が必要な性能基準を満たしていることを確認するには、冶金学を深く理解する必要があります。
当社はチタン製パイプ継手のシームレス構造を強く推奨します。継ぎ目 (溶接部) はパイプ壁に固有の弱点を表しており、応力誘起の腐食亀裂が発生しやすくなっています。高品質の継ぎ目のない押出またはピルジャー加工されたチタンパイプから始めることで、圧力下での一貫した性能に不可欠な均質な微細構造を備えた継手が確実に得られます。この均質性により、低品質の溶接配管コンポーネントで一般的な故障モードである、溶接部と母材間の腐食速度差のリスクが排除されます。
チタンは高温での反応性が高くなります。熱間成形中に、空気中の酸素と窒素が表面に拡散し、「アルファ ケース」として知られる脆い層が形成されることがあります。当社では、特殊な真空または不活性ガス制御の加熱環境を利用し、その後化学酸洗を行って、納品されるすべての継手にこの脆性層が存在しないことを保証します。さらに、腐食性粒子状物質の付着を抑制するため、Ra値を0.2μm～0.4μmの範囲内で常に表面仕上げを維持しています。このレベルの精製は、表面の平滑性が潜在的なピットの発生に対する主な防御となる高純度の化学または製薬プロセスにおいて不可欠です。
チタン システムの完全性は、取り付けと同じくらい優れています。ステンレス鋼とは異なり、チタンは現場溶接中に厳密な不活性雰囲気を必要とします。
* シールド: すべての溶接は、トレーリング シールドと高純度アルゴンによるバック パージを使用して実行する必要があります。溶接温度で大気中の酸素への曝露が最小限であっても、壊滅的な酸化が発生し、溶接部が脆くなり、変色し、熱膨張により亀裂が発生しやすくなります。私たちは、これをすべての重要な圧力保持溶接の絶対要件として保持しています。
* 汚染の回避: チタン製継手は鉄ベースの工具と直接接触しないでください。局所的な電気腐食を引き起こす可能性がある鉄粒子の埋め込みを防ぐために、取り付けには専用のステンレス鋼または非金属製ツールを使用することをお勧めします。表面に微量の鉄が存在すると、チタンの不動態性が破壊され、孔食が発生しやすくなります。
* ガルバニック絶縁: チタンを異種金属に接続する場合、ガルバニック腐食を防ぐために絶縁キット (ガスケット、スリーブ、ワッシャー) が必須です。この場合、チタンはカソードとして機能し、貴金属の低い金属はアノードとして機能します。これは、導電率が高い水性環境で特に当てはまります。
初期の材料投資はかかりますが、 チタン製パイプ継手は、 ステンレス鋼やプラスチックでライニングされた鋼鉄よりも大幅に高価であるため、総所有コストが大幅に低くなります。ダウンタイムが 1 時間あたり数千ドル単位で測定されるシステムでは、何十年も交換せずに機能できるチタンの信頼性が、説得力のある経済的正当性をもたらします。チタン製パイプ継手は、頻繁なメンテナンス、検査、緊急修理に伴うコストを排除することで、最も厳しい産業環境において最高の投資収益率を実現します。エンジニアは多くの場合、「高価な」チタン オプションは、定期的なメンテナンスによるシャットダウンを回避するだけで、サービス開始から最初の数年間で元が取れることに気づきます。
Q: 高圧チタン継手では、溶接パイプよりもシームレスパイプが好まれるのはなぜですか?
A: シームレスパイプは、全周にわたって均一な冶金構造を提供します。溶接されたパイプには熱影響部 (HAZ) が生じ、母材とは異なる機械的特性や耐食性を持つ可能性があります。高圧用途では、応力集中を防ぎ、長期にわたる構造疲労耐性を確保するには、シームレス継手の均一な微細構造が重要です。
Q: チタン継手はステンレス鋼配管に使用できますか?
A: はい、ただし厳重な予防措置が必要です。チタンと他の金属が直接接触すると、電解液の存在下で重度の電気腐食が引き起こされる可能性があります。 2 つの材料間のフランジ接続には、電気的導通を防ぎ、腐食セルを駆動する電子の流れを止めるために、絶縁ガスケットやボルト スリーブを含む誘電体絶縁キットを組み込む必要があります。
Q: チタン継手の溶接中に確認すべき最も重要な要素は何ですか?
A: 最も重要な要素は溶接部の色です。適切に行われたチタン溶接は、明るい銀色または麦わら色になります。青、紫、または白 (粉状) の変色は大気汚染を示しており、溶接部が脆くて早期破損しやすいことを示しています。システムの安全性を確保するために、このような溶接は直ちに拒否する必要があります。
Q: チタンパイプの設置時に鉄汚染を防ぐにはどうすればよいですか?
A: 鉄汚染は「専用」工具を使用することで防止されます。カーボンやステンレス鋼に使用したワイヤーブラシや砥石は絶対に使用しないでください。さらに、溶接温度では手の油や塩も有害となる可能性があるため、すべてのパイプの準備において清潔で油のない環境を維持し、取り扱い担当者が清潔な非金属手袋を着用していることを確認してください。
Q: チタン製パイプ継手は満たさなければならない特定の基準はありますか?
A: はい、ほとんどの工業用チタン継手は、シームレスおよび溶接された非合金チタンおよびチタン合金溶接継手を対象とする ASTM B363 などの ASTM/ASME 規格に従って製造されています。これらの規格は、安全な産業サービスに必要な化学組成、機械的特性、寸法公差を定義し、すべての継手が世界的なエンジニアリング基準で義務付けられている性能パラメータを確実に満たすようにします。
