Nel campo delle tubazioni industriali avanzate, la selezione dei materiali raramente è una semplice analisi costi-benefici. Per gli ingegneri che operano nei settori della lavorazione chimica, della desalinizzazione, navale e aerospaziale, la scelta del materiale delle tubazioni determina la durata, la sicurezza e l'efficienza operativa dell'intera struttura. I raccordi per tubi in titanio, apprezzati per la loro impareggiabile resistenza alla corrosione, l'elevato rapporto resistenza/peso e la stabilità termica, sono diventati lo standard di riferimento per gli ambienti ad alto rischio. Noi di Shaanxi Lasting Advanced Titanium comprendiamo che questi componenti sono i nodi critici nei sistemi che trasportano mezzi aggressivi. Questa guida fornisce un approfondimento sui tipi, sulle specifiche tecniche e sulle applicazioni pratiche dei raccordi per tubi in titanio.
Il valore strategico del titanio nei sistemi di tubazioni
Il titanio deve il suo status alla formazione di uno strato di ossido tenace e autoriparante (TiO2) che si forma istantaneamente dopo l'esposizione all'ossigeno. Nei sistemi di tubazioni, questa caratteristica rende il titanio immune a una vasta gamma di ambienti corrosivi che degradano rapidamente l'acciaio inossidabile, il rame-nichel o l'acciaio al carbonio. Oltre alla corrosione, il basso coefficiente di dilatazione termica del titanio riduce lo stress meccanico posto sui supporti delle tubazioni durante i cicli di temperatura, mentre la sua bassa densità garantisce che i carichi strutturali siano ridotti al minimo, un fattore critico per le piattaforme offshore e i progetti di skid modulari.
Inoltre, la resistenza alla fatica del titanio in ambienti di carico ciclico, come quelli riscontrati in flussi di processo fluttuanti o macchinari vibranti, supera di gran lunga quella dei tradizionali acciai inossidabili austenitici. Quando si progettano infrastrutture a lungo termine, gli ingegneri devono considerare il 'costo totale di proprietà' (TCO). Sebbene il titanio comporti un costo di approvvigionamento iniziale più elevato, la sua capacità di sopravvivere per decenni in ambienti in cui l’acciaio inossidabile si bucherebbe o si romperebbe in pochi mesi, lo rende la scelta economicamente più fattibile durante il ciclo di vita dell’impianto. La combinazione delle sue proprietà non magnetiche e della sua stabilità sia nei mezzi ossidanti che riducenti lo rendono una risorsa unica e versatile nella progettazione moderna delle tubazioni di processo.

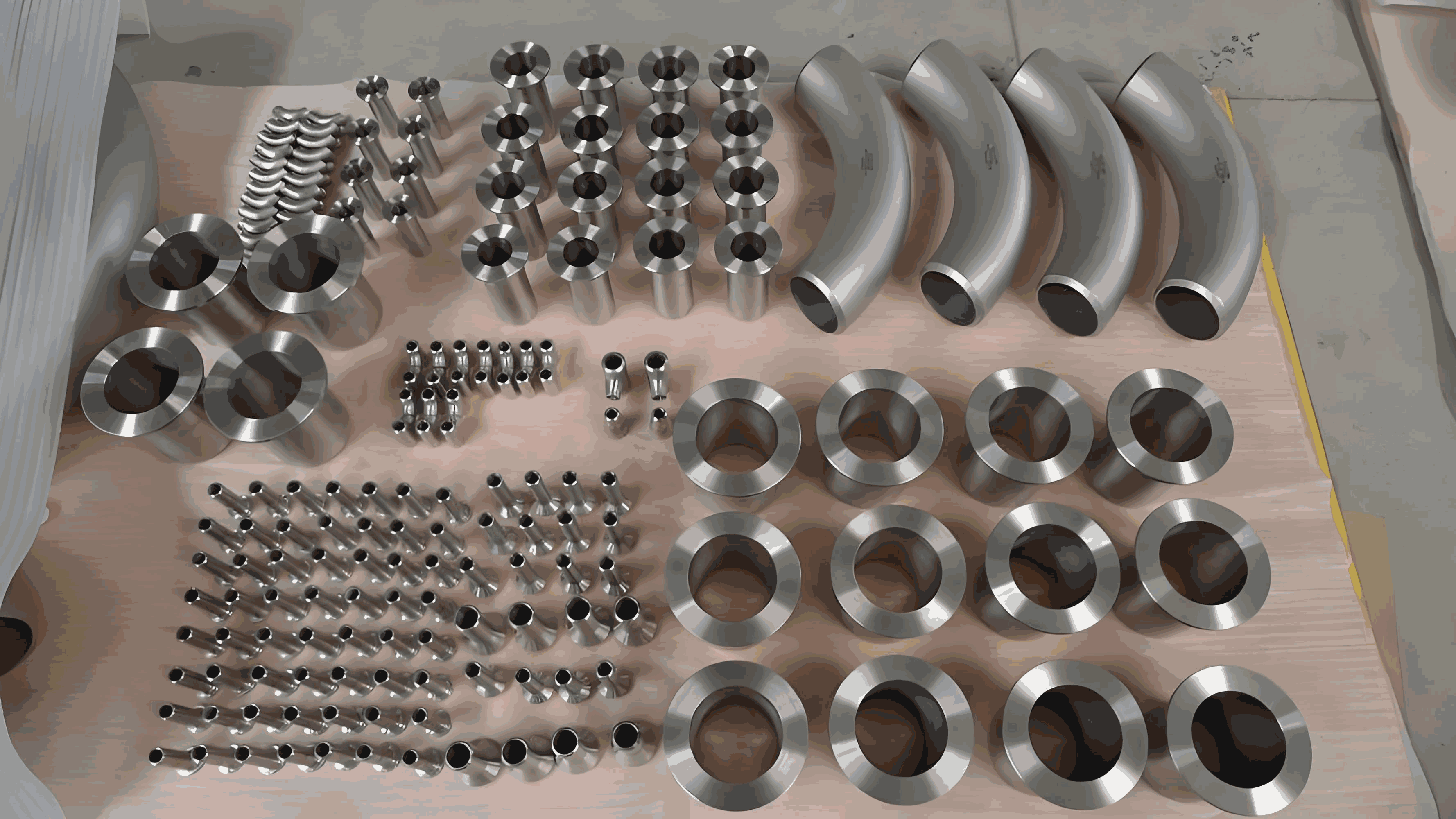

Tipi principali di raccordi per tubi in titanio
La versatilità del titanio è pienamente realizzata attraverso la sua vasta gamma di raccordi, progettati per facilitare il controllo del flusso, il cambio di direzione e le transizioni di diametro sotto pressione. Ogni tipo di raccordo è progettato per mantenere l'integrità strutturale del sistema adattandosi al tempo stesso alla specifica fluidodinamica del processo.
Gomiti in titanio (90° e 45°)
I gomiti sono i raccordi più utilizzati, essenziali per cambiare la direzione del flusso del fluido. Nel titanio, questi vengono generalmente prodotti tramite formatura a caldo o piegatura a mandrino di tubi senza saldatura. Per i percorsi di flusso critici, diamo priorità ai gomiti a lungo raggio per ridurre al minimo la turbolenza e la caduta di pressione, che sono i principali fattori di erosione-corrosione nei sistemi ad alta velocità. Il processo di piegatura deve essere attentamente controllato per garantire che l'assottigliamento delle pareti all'estradosso del gomito rimanga entro i limiti di progettazione specificati, garantendo che la pressione nominale sia coerente con le sezioni diritte del tubo.

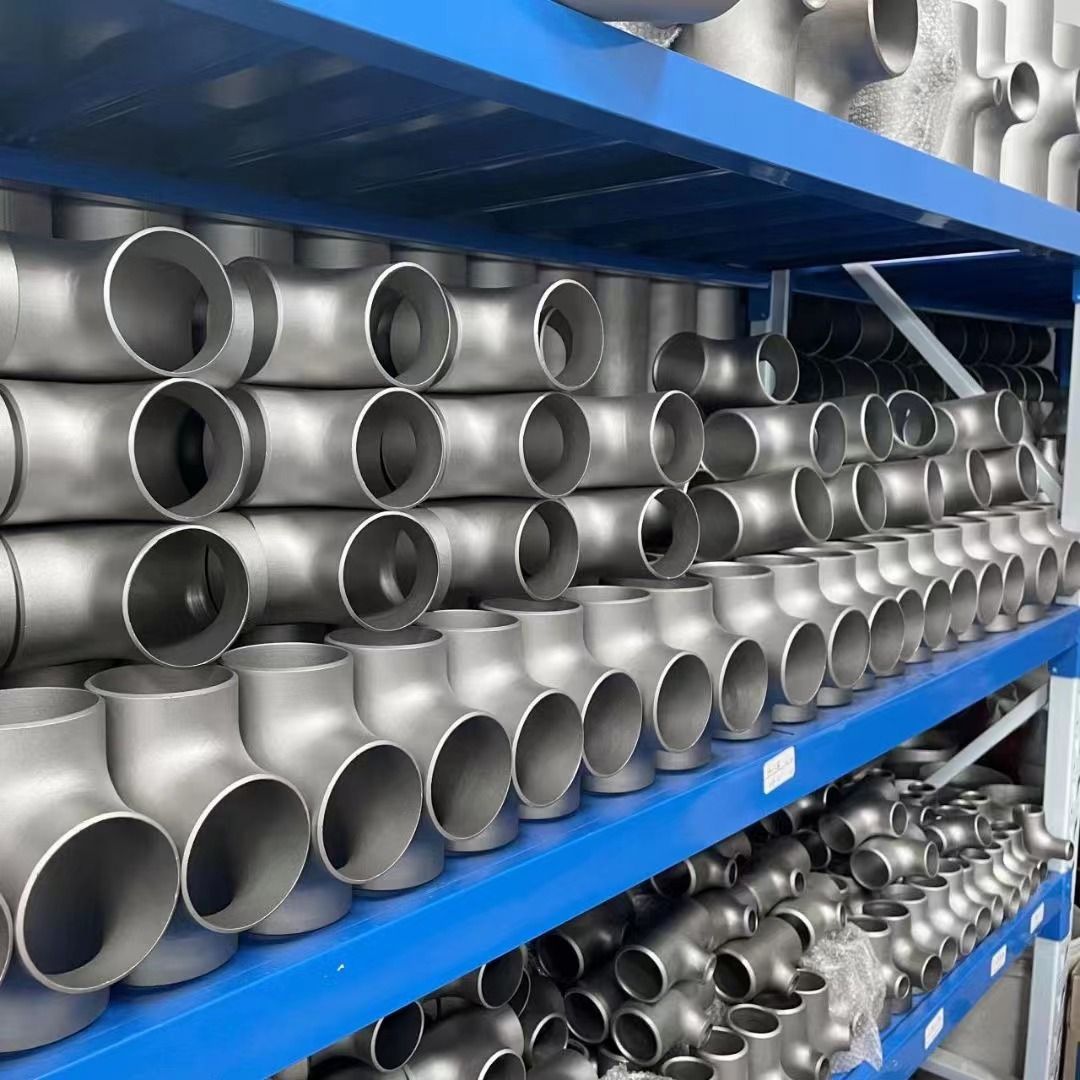

T in titanio (diritti e ridotti)
I T facilitano le connessioni delle diramazioni. I T diritti collegano tubi di uguale diametro, mentre i T ridotti consentono l'integrazione di linee laterali più piccole. La sfida ingegneristica con i T in titanio risiede nel mantenimento dello spessore delle pareti e dell'integrità strutturale nel punto di giunzione, soprattutto durante i cicli ad alta pressione. Il nostro processo di produzione prevede tecniche di idroformatura o estrusione di precisione per garantire uno spessore uniforme delle pareti, mitigando efficacemente il rischio di concentrazione di stress localizzato. Inoltre, per applicazioni specifiche ad alta pressione in cui l'esattezza dimensionale non è negoziabile, è possibile fabbricare T dritti mediante lavorazione meccanica di precisione da barre forgiate di alta qualità e a pareti spesse. Questi raccordi a T vengono meticolosamente ispezionati per individuare eventuali fessure interne che potrebbero fungere da siti di nucleazione per la corrosione.
Riduttori in Titanio (Concentrici ed Eccentrici)
I riduttori vengono utilizzati per la transizione tra diversi diametri di tubo. I riduttori concentrici allineano le linee centrali dei due tubi, mentre i riduttori eccentrici compensano le linee centrali, il che è fondamentale per prevenire trappole di aria o vapore nelle linee orizzontali di tubazioni dei liquidi. Per le linee di processo che trattano fanghi o fluidi multifase, sono preferiti i riduttori eccentrici per garantire un drenaggio completo e prevenire sacche stagnanti in cui potrebbero altrimenti accumularsi depositi chimici o particolato, che potrebbero portare a corrosione localizzata dei sottodepositi.
Estremità e flange del tronchetto in titanio
Le estremità del tronchetto vengono utilizzate insieme alle flange di giunzione per facilitare il montaggio e lo smontaggio in sistemi che richiedono frequenti ispezioni o manutenzioni. Sono particolarmente utili quando il sistema di tubazioni richiede l'allineamento rotazionale dei fori dei bulloni durante la fase di installazione, riducendo lo stress meccanico durante il montaggio. Utilizzando le estremità del raccordo in titanio, la parte bagnata della connessione rimane in titanio, mentre la flangia può essere realizzata in acciaio al carbonio a basso costo, a condizione che vengano impiegate tecniche di isolamento adeguate.
Gradi dei materiali e loro utilità specifica
Non tutto il titanio è uguale. La scelta della qualità dei raccordi per tubi dipende dall'ambiente operativo e la scelta della chimica corretta è fondamentale per prevenire guasti prematuri.
Grado 2: Il cavallo di battaglia
Il titanio commercialmente puro (CP) di grado 2 è la scelta più comune per i raccordi per tubi. Offre un'eccellente combinazione di resistenza alla corrosione e robustezza moderata. È altamente duttile, il che lo rende la scelta preferita per le operazioni di formatura e saldatura in apparecchiature generali per il trattamento chimico, scambiatori di calore e serbatoi di stoccaggio. La sua capacità di tollerare notevoli lavorazioni a freddo durante la produzione di raccordi, combinata con la sua elevata purezza, lo rende il candidato ideale per applicazioni che richiedono ampie saldature sul campo e flessibilità di installazione.
Grado 5 (Ti-6Al-4V): per requisiti di alta pressione
Quando i sistemi di tubazioni sono sottoposti a pressioni interne estreme o richiedono una maggiore resistenza meccanica, viene utilizzato il Grado 5. Sebbene sia più difficile da modellare rispetto al Grado 2, la sua resistenza alla trazione superiore lo rende indispensabile per le linee idrauliche ad alta pressione nelle apparecchiature aerospaziali e di esplorazione delle profondità marine. Il grado 5 fornisce la robustezza strutturale necessaria per mantenere lo spessore delle pareti senza un peso eccessivo, un fattore critico nelle architetture di tubazioni aerospaziali sensibili al peso in cui i margini di sicurezza sono strettamente regolamentati.
Grado 7 e 16: Immunità alla corrosione
Questi gradi sono simili al Grado 2 ma presentano aggiunte di palladio (o rutenio). Forniscono una resistenza significativamente migliorata alla corrosione interstiziale e alla vaiolatura nelle soluzioni calde di cloruro e negli ambienti riducenti acidi, rendendoli lo standard negli impianti di desalinizzazione e lavorazione della salamoia. L'aggiunta di palladio sposta il potenziale di corrosione del titanio nella gamma passiva, fornendo una difesa robusta in ambienti altamente aggressivi dove il titanio CP standard potrebbe essere esposto ad attacchi interstiziali sotto guarnizioni o teste di bulloni.
Considerazioni avanzate sull'ingegneria e sulla produzione
La produzione di raccordi per tubi in titanio di alta qualità è una disciplina sofisticata che va oltre la semplice fusione o formatura. È necessaria una profonda conoscenza della metallurgia per garantire che il prodotto finale soddisfi gli standard prestazionali richiesti.
L'importanza della costruzione senza soluzione di continuità
Sosteniamo fortemente la costruzione senza giunture dei raccordi per tubi in titanio. Le giunture (saldature) rappresentano punti deboli intrinseci nella parete del tubo, suscettibili alla fessurazione da corrosione indotta da stress. Partendo da tubi in titanio estruso o pilgered senza saldatura di alta qualità, garantiamo che il raccordo risultante abbia una microstruttura omogenea, essenziale per prestazioni costanti sotto pressione. Questa omogeneità elimina il rischio di velocità di corrosione differenziali tra la saldatura e il metallo di base, una modalità di guasto comune nei componenti di tubazioni saldate di qualità inferiore.
Finitura superficiale e controllo della contaminazione
Il titanio è altamente reattivo alle alte temperature. Durante la formatura a caldo, l'ossigeno e l'azoto presenti nell'aria possono diffondersi nella superficie, creando uno strato fragile noto come 'caso alfa'. Utilizziamo ambienti di riscaldamento specializzati controllati dal vuoto o da gas inerte, seguiti da decapaggio chimico, per garantire che ogni raccordo consegnato sia privo di questo strato fragile. Inoltre, manteniamo le finiture superficiali con valori Ra costantemente compresi nell'intervallo compreso tra 0,2 μm e 0,4 μm per scoraggiare l'adesione di materiale particolato corrosivo. Questo livello di raffinatezza è vitale nei processi chimici o farmaceutici ad elevata purezza in cui la levigatezza della superficie è una difesa primaria contro la potenziale formazione di cavità.
Migliori pratiche di installazione per tubazioni in titanio
L'integrità di un sistema in titanio è valida quanto l'installazione. Il titanio, a differenza dell'acciaio inossidabile, richiede un'atmosfera rigorosamente inerte durante la saldatura sul campo.
* Schermatura: tutte le saldature devono essere eseguite utilizzando schermi posteriori e spurgo con argon ad elevata purezza. Anche un'esposizione minima all'ossigeno atmosferico alle temperature di saldatura porterà a un'ossidazione catastrofica, con conseguente saldatura fragile, scolorita e soggetta a fessurazioni per espansione termica. Riteniamo che questo sia un requisito assoluto per tutte le saldature critiche che mantengono la pressione.
* Prevenzione della contaminazione: i raccordi in titanio non devono mai entrare in contatto diretto con strumenti a base di ferro. Si consiglia di utilizzare strumenti dedicati in acciaio inossidabile o non metallici per l'installazione per evitare l'incorporazione di particelle di ferro, che possono innescare corrosione galvanica localizzata. La presenza di quantità anche microscopiche di ferro sulla superficie può distruggere la passività del titanio e facilitare l'inizio della vaiolatura.
* Isolamento galvanico: quando si collega il titanio a metalli diversi, sono obbligatori kit isolanti (guarnizioni, manicotti e rondelle) per prevenire la corrosione galvanica, in cui il titanio funge da catodo e il metallo meno nobile da anodo. Ciò è particolarmente vero negli ambienti acquosi dove la conduttività è elevata.
Il vantaggio in termini di costi del ciclo di vita
Mentre l'investimento materiale iniziale per I raccordi per tubi in titanio sono significativamente più alti di quelli dell'acciaio inossidabile o dell'acciaio rivestito in plastica, il costo totale di proprietà è notevolmente inferiore. Nei sistemi in cui i tempi di inattività vengono misurati in migliaia di dollari l’ora, l’affidabilità del titanio, che può funzionare per decenni senza sostituzione, fornisce una giustificazione economica convincente. Eliminando i costi associati a frequenti manutenzioni, ispezioni e riparazioni di emergenza, i raccordi per tubi in titanio offrono il massimo ritorno sull'investimento negli ambienti industriali più aggressivi. Gli ingegneri spesso scoprono che l'opzione 'costosa' in titanio si ripaga da sola entro i primi anni di servizio, semplicemente evitando fermi macchina per manutenzione programmata.
Domande frequenti
D: Perché i tubi senza saldatura sono preferiti rispetto ai tubi saldati per i raccordi in titanio ad alta pressione?
R: Il tubo senza saldatura fornisce una struttura metallurgica uniforme su tutta la circonferenza. Il tubo saldato introduce una zona termicamente alterata (HAZ) che può possedere proprietà meccaniche e di resistenza alla corrosione diverse rispetto al materiale di base. Nelle applicazioni ad alta pressione, la microstruttura uniforme di un raccordo senza giunture è fondamentale per prevenire concentrazioni di sollecitazioni e garantire resistenza alla fatica strutturale a lungo termine.
D: I raccordi in titanio possono essere utilizzati con tubazioni in acciaio inossidabile?
R: Sì, ma con rigorose precauzioni. Il contatto diretto tra il titanio e altri metalli può innescare una grave corrosione galvanica in presenza di un elettrolita. Le connessioni flangiate tra i due materiali devono incorporare kit di isolamento dielettrico, comprese guarnizioni di isolamento e manicotti dei bulloni, per impedire la continuità elettrica e arrestare il flusso di elettroni che guida la cella di corrosione.
D: Qual è il fattore più critico da controllare durante la saldatura dei raccordi in titanio?
R: Il fattore più critico è il colore della saldatura. Una saldatura di titanio eseguita correttamente risulterà argentata brillante o color paglierino. Qualsiasi scolorimento blu, viola o bianco (polveroso) indica contaminazione atmosferica, segnalando che la saldatura è fragile e soggetta a guasti prematuri; tali saldature devono essere immediatamente rifiutate per garantire la sicurezza del sistema.
D: Come si previene la contaminazione da ferro durante l'installazione dei tubi in titanio?
R: La contaminazione da ferro viene prevenuta utilizzando strumenti ad 'uso dedicato'. Non utilizzare mai spazzole metalliche o mole precedentemente utilizzate su acciaio al carbonio o inossidabile. Inoltre, mantenere un ambiente pulito e privo di olio per tutta la preparazione dei tubi e assicurarsi che il personale addetto alla manipolazione indossi guanti puliti e non metallici, poiché anche oli e sali provenienti dalle mani possono essere dannosi alle temperature di saldatura.
D: Esistono standard specifici che i raccordi per tubi in titanio devono soddisfare?
R: Sì, la maggior parte dei raccordi industriali in titanio sono prodotti in conformità con gli standard ASTM/ASME, come ASTM B363, che copre i raccordi saldati e senza saldature in titanio non legato e leghe di titanio. Questi standard definiscono la composizione chimica, le proprietà meccaniche e le tolleranze dimensionali richieste per un servizio industriale sicuro, garantendo che ogni raccordo soddisfi i parametri prestazionali imposti dai codici di ingegneria globali.
