티타늄 막대를 구부리는 것은 재료의 특성과 사용된 기술을 신중하게 고려해야 하는 특수한 공정입니다. 티타늄은 강도, 경량성, 내부식성으로 잘 알려져 있어 항공우주, 자동차, 의료 응용 분야를 비롯한 다양한 산업 분야에서 널리 사용됩니다. 이 기사에서는 티타늄 막대를 효과적으로 구부리는 방법과 기법을 살펴보고 재료의 무결성을 손상시키지 않으면서 원하는 결과를 얻을 수 있습니다. 티타늄 굽힘의 미묘한 차이를 이해하면 제작 기술이 크게 향상되고 프로젝트에 새로운 가능성이 열릴 수 있습니다.
티타늄은 중량 대비 강도 비율이 높은 전이 금속으로 강하고 가볍습니다. 이 독특한 조합으로 인해 항공우주 공학과 같이 중량 절감이 중요한 응용 분야에 이상적인 소재가 되었습니다. 또한 티타늄은 부식에 대한 저항력이 뛰어나 해양 또는 화학 환경과 같은 열악한 환경에서도 구조적 무결성을 유지할 수 있습니다. 그러나 티타늄은 실온에서 연성이 낮아 작업하기 어려울 수 있습니다. 즉, 열을 가하지 않으면 쉽게 변형되지 않습니다. 부적절한 취급으로 인해 파손이나 기타 형태의 손상이 발생할 수 있으므로 이러한 특성에는 굽힘에 대한 특정 기술이 필요합니다.
티타늄은 다양한 등급으로 제공되며 각각 고유한 특성을 가지고 있습니다. 굽힘에 가장 일반적으로 사용되는 등급은 다음과 같습니다.
· 1등급 : 내식성과 연성이 우수한 것으로 알려진 상업용 순수 티타늄입니다. 이는 화학 처리 장비와 같이 고강도가 그다지 중요하지 않은 응용 분야에 자주 사용됩니다.
· 5등급(Ti-6Al-4V) : 더 높은 강도를 제공하고 항공우주 분야에 일반적으로 사용되는 합금입니다. 강도가 증가하고 연성이 낮아 Grade 1보다 굽힘이 더 어렵기 때문에 적절한 가열 및 굽힘 기술을 사용하는 것이 필수적입니다.
작업 중인 티타늄의 특정 등급을 이해하는 것은 선택하는 굽힘 기술에 영향을 미치므로 매우 중요합니다. 각 등급에는 고유한 융점, 인장 강도 및 연성이 있어 굽힘 공정 중 열 및 기계적 응력에 반응하는 방식에 영향을 미칠 수 있습니다.\
티타늄 막대를 구부리기 전에 올바른 도구와 장비가 있는지 확인하십시오. 필수 도구는 다음과 같습니다.
· 열원 : 구부리기 전에 티타늄을 가열하기 위한 프로판 토치 또는 유도 가열기. 열원의 선택은 가열 공정의 균일성에 영향을 미칠 수 있으며 이는 성공적인 굽힘을 달성하는 데 중요합니다.
· 벤딩 지그 또는 다이(Bending Jig or Die) : 벤딩 공정 중 티타늄 로드를 제자리에 고정하는 고정 장치입니다. 잘 설계된 지그는 굽힘이 일관되고 정확하도록 보장하여 오류 위험을 줄이는 데 도움이 됩니다.
· 벤딩 도구 : 로드의 두께에 따라 수공구나 전동 롤러가 필요할 수 있습니다. 올바른 도구를 사용하면 티타늄을 손상시키지 않고 필요한 힘을 가할 수 있습니다.
적절한 도구를 사용하면 굽힘 공정이 더 쉬워질 뿐만 아니라 최종 제품의 품질도 향상됩니다. 고품질 장비에 투자하면 더 나은 결과를 얻고 작업 효율성을 높일 수 있습니다.
티타늄과 열원을 사용하여 작업하는 것은 위험할 수 있습니다. 항상 장갑, 고글, 보호복 등 적절한 안전 장비를 착용하십시오. 특히 토치를 사용할 때 작업 공간의 환기가 잘 되는지 확인하십시오. 가열 과정에서 발생하는 연기는 유해할 수 있으므로 건강을 보호하기 위한 예방 조치가 필수적입니다. 또한, 티타늄은 오랫동안 열을 유지하여 화상의 위험이 있으므로 도구에서 발생하는 열에 주의하세요.
안전한 작업 환경을 구축하는 것은 모든 제조 공정에 매우 중요합니다. 안전 지침을 따르면 사고 위험을 최소화하고 원활한 작업 흐름을 보장할 수 있습니다.
티타늄을 가열하는 것은 굽힘 공정에서 중요한 단계입니다. 티타늄을 구부리는 이상적인 온도는 427°C ~ 649°C(800°F ~ 1,200°F)입니다. 이 온도 범위에서 티타늄은 더 연성이 높아져 균열 없이 쉽게 구부릴 수 있습니다. 과열로 인해 재료가 산화되고 약화될 수 있으므로 온도를 면밀히 모니터링하는 것이 중요합니다.
열원을 효과적으로 사용하려면 연습이 필요합니다. 뒤틀림이나 기타 문제를 일으킬 수 있는 국부적인 과열을 방지하려면 로드 길이를 따라 균일한 열 분포를 목표로 해야 합니다. 온도 게이지는 이 과정에서 중요한 도구가 될 수 있으며, 안전 한계를 초과하지 않고 원하는 가열을 달성하는 데 도움이 됩니다.
정확한 벤딩을 위해서는 벤딩 지그가 필수입니다. 가열된 티타늄 막대를 지그에 넣고 제자리에 단단히 고정되었는지 확인합니다. 지그는 막대를 원하는 각도로 구부리기 위해 힘을 가할 때 막대를 안내합니다. 잘 설계된 지그는 다양한 굽힘 각도와 반경을 수용할 수 있으므로 다양한 프로젝트를 위한 다목적 도구가 됩니다.
벤딩 지그를 사용할 때는 로드가 올바르게 정렬되었는지 확인하는 것이 중요합니다. 잘못 정렬되면 고르지 않게 구부러질 수 있으며 최종 제품의 구조적 무결성이 손상될 수 있습니다. 시간을 들여 지그를 적절하게 설정하면 작업 품질이 향상됩니다.
직경이 더 작은 로드의 경우 수동으로 구부리는 것이 효과적일 수 있습니다. 로드를 가열한 후 펜치나 굽힘 도구를 사용하여 점차적으로 압력을 가합니다. 균열로 이어질 수 있는 응력 지점이 생성되는 것을 방지하려면 천천히 균등하게 구부리는 것이 중요합니다. 수동 굽힘을 사용하면 굽힘 과정을 더 잘 제어할 수 있으므로 원하는 각도를 더 쉽게 얻을 수 있습니다.
수동 굽힘 기술을 연습하면 재료에 대한 느낌을 개발하고 기술을 향상시키는 데 도움이 될 수 있습니다. 작은 굴곡부터 시작하여 자신감을 얻으면서 점차적으로 더 복잡한 모양까지 작업해 보세요.

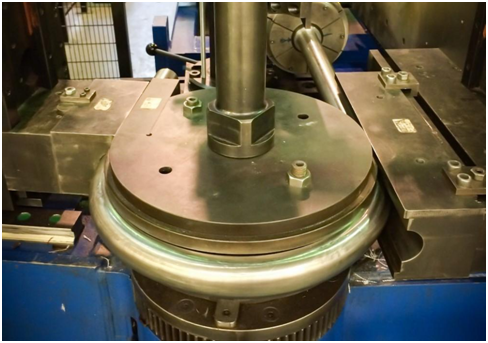

더 크거나 두꺼운 막대의 경우 전동 굽힘 도구가 필요할 수 있습니다. 이러한 도구는 일관된 압력을 가하여 더욱 복잡한 굽힘을 달성할 수 있습니다. 손상을 방지하기 위해 전동 장비를 사용하기 전에 티타늄이 적절하게 가열되었는지 확인하십시오. 전동 벤딩 머신은 필요한 물리적 노력을 크게 줄이고 벤딩의 정확성을 향상시킬 수 있습니다.
전동 공구를 사용할 때는 제조업체의 지침과 안전 지침을 따르는 것이 중요합니다. 장비에 대한 적절한 교육을 통해 사고를 예방하고 최상의 결과를 얻을 수 있습니다.
구부린 후 티타늄을 실온에서 천천히 냉각시킵니다. 급속 냉각으로 인해 뒤틀림이나 균열이 발생할 수 있습니다. 티타늄을 물이나 기름에 담금질하지 마십시오. 재료에 응력이 발생할 수 있습니다. 천천히 냉각하면 티타늄이 안정화되고 성능에 영향을 미칠 수 있는 잔류 응력의 위험이 줄어듭니다.
냉각 과정을 모니터링하는 것은 가열 단계만큼 중요합니다. 티타늄이 방해받지 않고 식을 수 있는 안전한 장소에 배치되어 균일한 온도 강하가 가능하도록 하십시오.
티타늄 막대가 냉각되면 결함이 있는지 검사합니다. 매끄러운 마무리를 위해서는 구부러진 부분을 갈거나 광택을 내야 할 수도 있습니다. 이 단계는 미학이 중요한 응용 분야에 특히 중요합니다. 잘 마감된 제품은 보기에도 좋을 뿐 아니라 성능도 더 좋습니다. 매끄러운 표면은 마찰과 마모를 줄여주기 때문입니다.
마무리 기술은 티타늄 막대의 용도에 따라 달라질 수 있습니다. 예를 들어 막대가 눈에 보이는 용도로 사용되는 경우 광택 마감이 필요할 수 있지만 기능적 구성 요소에는 보다 실용적인 접근 방식이 필요할 수 있습니다.
구부러진 티타늄 막대는 다음을 포함한 다양한 응용 분야에 사용됩니다.
· 항공우주 부품 : 가볍고 튼튼하며 구부러진 티타늄 막대는 항공기 구조물에 이상적입니다. 극한 조건을 견딜 수 있는 능력으로 인해 중요한 구성 요소에 선호되는 선택입니다.
· 의료 기기 : 티타늄의 생체 적합성은 수술 기구 및 임플란트에 적합합니다. 의료 응용 분야에서 티타늄을 사용하면 많은 절차에 혁명이 발생하여 보다 안전하고 효과적인 솔루션을 제공할 수 있습니다.
· 자동차 부품 : 고성능 자동차는 경량화와 강도를 위해 티타늄을 사용하는 경우가 많습니다. 자동차 산업은 안전 표준을 유지하면서 성능을 향상시키기 위해 점점 더 티타늄에 의존하고 있습니다.
구부러진 티타늄 막대의 응용 분야를 이해하면 굽힘 공정을 마스터하는 것의 중요성을 인식하는 데 도움이 될 수 있습니다. 각 응용 분야에는 고유한 요구 사항이 있으며 티타늄을 효과적으로 구부릴 수 있으면 다양한 분야에서 새로운 기회가 열릴 수 있습니다.
벤딩 티타늄 막대를 사용하려면 올바른 도구, 기술 및 안전 예방조치의 조합이 필요합니다. 티타늄의 특성을 이해하고 적절한 절차를 따르면 프로젝트 요구 사항을 충족하는 성공적인 굽힘을 얻을 수 있습니다. 항공우주 부품이든 맞춤형 자동차 부품이든 관계없이 티타늄 굽힘 기술을 익히면 제조 기술이 향상됩니다. 이 다재다능한 재료를 조작하는 능력은 프로젝트에서 혁신적인 디자인과 향상된 성능으로 이어질 수 있습니다.
1. 굽힘을 위해 티타늄을 가열하는 가장 좋은 방법은 무엇입니까?
티타늄을 가열하는 가장 좋은 방법은 프로판 토치나 유도 히터를 사용하여 온도를 800°F에서 1,200°F 사이로 유지하는 것입니다.
2. 티타늄을 가열하지 않고 구부릴 수 있나요?
일부 등급의 티타늄은 가열하지 않고도 구부릴 수 있지만 균열이나 손상이 발생할 수 있으므로 권장되지 않습니다.
3. 티타늄 막대를 구부리려면 어떤 도구가 필요합니까?
필수 도구에는 열원, 굽힘 지그 또는 다이, 플라이어 또는 전동 롤러와 같은 굽힘 도구가 포함됩니다.
4. 티타늄을 구부릴 때 갈라짐을 방지하려면 어떻게 해야 합니까?
균열을 방지하려면 티타늄을 적절하게 가열한 후 천천히 균일하게 구부려야 합니다.
5. 구부러진 티타늄 막대의 일반적인 용도는 무엇입니까?
구부러진 티타늄 막대는 항공 우주, 의료 기기 및 고성능 자동차 부품에 일반적으로 사용됩니다.
