チタンの CNC (コンピューター数値制御) フライス加工はの深い理解を必要とする特殊なプロセスです。、材料と関連する加工技術の両方についてチタンは、高い強度重量比、耐食性、極端な温度に耐えられることで知られており、航空宇宙、自動車、医療などの業界で人気があります。この記事では、課題、テクニック、最適な結果を達成するためのベスト プラクティスなど、チタンの CNC フライス加工の複雑さを探ります。

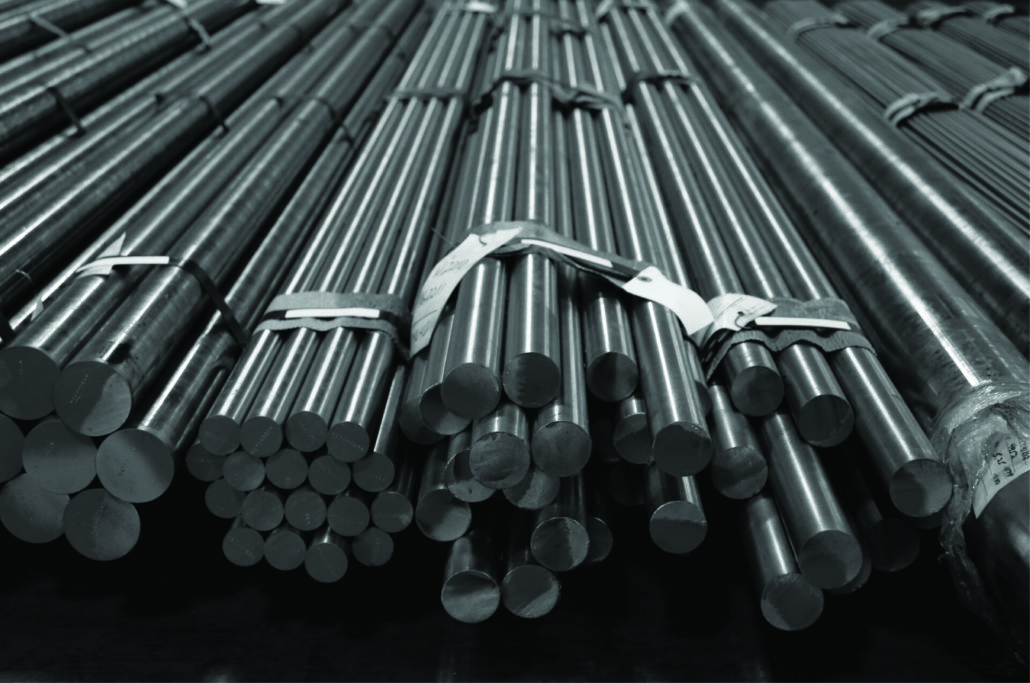

チタンは、他の材料とは異なるいくつかのユニークな特性を持つ遷移金属です。
- 高強度: チタンは鋼に匹敵する引張強度を持ちながら大幅に軽量であるため、重量が重要な要素となる用途には理想的な選択肢です。この特性により、強度を損なうことなく、より軽量な構造の設計が可能になり、グラム単位が重要な航空宇宙用途では特に有益です。
・耐食性：海水や酸性条件など、さまざまな環境下での耐食性に優れています。この耐性は、表面に保護酸化物層が形成され、さらなる酸化が防止されるためです。その結果、チタンは海洋用途や化学処理産業でよく使用されます。
- 生体適合性: チタンは毒性がなく、医療インプラントや医療機器に広く使用されています。人間の組織との適合性により、外科用インプラント、歯科用固定具、補綴物に適した材料となっており、体がその材料を拒絶することがありません。
- 耐熱性: 高温でも強度と安定性を維持するため、ジェット エンジンやガス タービンなどの極限環境での用途に適しています。この特性により、チタン部品は他の材料を劣化させるような条件下でも確実に機能することができます。
これらの特性により、チタンは性能と耐久性が重要な用途に最適な素材となっています。
チタンにはいくつかのグレードがあり、それぞれがさまざまな用途に対応する特定の特性を備えています。
- グレード 1: 優れた耐食性と成形性で知られる商業用純チタン。化学処理装置など、高い延性が要求される用途によく使用されます。
- グレード 2: 強度と延性のバランスが取れており、さまざまな用途に適しています。このグレードは、溶接性と耐食性が優れているため、航空宇宙および海洋用途で一般的に使用されています。
- グレード 5 (Ti-6Al-4V): 最も一般的に使用されるチタン合金で、高強度と良好な溶接性で知られています。優れた機械的特性により、航空宇宙部品、自動車部品、高性能用途に広く使用されています。
- グレード 23 (Ti-6Al-4V ELI): グレード 5 の超低格子間バージョンで、医療用途で使用されます。このグレードは延性と破壊靱性が強化されており、インプラントや手術器具に最適です。
これらのグレードを理解することは、特定の用途に適した材料を選択し、最適な性能と寿命を保証するために不可欠です。
CNC フライス加工は、コンピューター制御の機械を使用してワークピースから材料を除去するサブトラクティブ製造プロセスです。このプロセスには、いくつかの重要な手順が含まれます。
1. 設計: CAD (コンピューター支援設計) ソフトウェアを使用して部品の 3D モデルを作成します。このモデルは機械加工プロセスの青写真として機能し、正確な仕様と公差を実現します。
2. プログラミング: CAD モデルを G コードに変換し、CNC マシンに移動方法と切断方法を指示します。このプログラミング手順は、効率的な加工に必要なツールパス、速度、送りを決定するため、非常に重要です。
3. セットアップ: チタンワークピースを CNC ミルに固定し、適切なツールを取り付けます。精度を確保し、欠陥の原因となる加工中の動きを防ぐには、適切なセットアップが不可欠です。
4. 機械加工: CNC 機械はプログラムされた命令を実行して部品をフライス加工します。このステップには実際の切断プロセスが含まれ、材料を除去して目的の形状と寸法を実現します。
5. 仕上げ: 後処理ステップには、バリ取り、研磨、またはコーティングが含まれる場合があります。これらの仕上げにより表面品質が向上し、部品が意図された用途に向けて準備されます。
CNC フライス加工は、その精度と複雑な形状を作成できる能力で好まれており、現代の製造において不可欠なプロセスとなっています。
チタンの機械加工には、慎重な検討が必要ないくつかの課題があります。
- 工具の摩耗: チタンは研磨性があり、切削工具の急速な摩耗を引き起こす可能性があります。チタンの硬度は摩擦と発熱の増加につながる可能性があるため、耐久性と性能を向上させるために適切なコーティングを施した高品質の超硬工具を使用する必要があります。

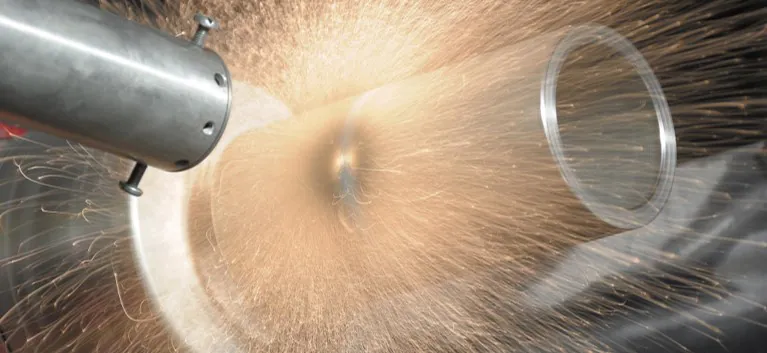

- 発熱: 切削プロセスでは大量の熱が発生し、工具の故障やワークピースの歪みにつながる可能性があります。熱を管理し、工具の完全性を維持するには、フラッドクーラントやミストシステムの使用などの効果的な冷却戦略が不可欠です。
- びびりと振動: チタンは強度が高いため、加工中に振動が発生し、表面仕上げや寸法精度に影響を与える可能性があります。適切な工具の選択、機械のセットアップ、および振動減衰治具の使用は、びびりを軽減し、加工結果を向上させるのに役立ちます。
チタンの CNC フライス加工で高品質の結果を達成するには、これらの課題に対処することが重要です。
チタンのフライス加工を成功させるには、適切な工具を選択することが重要です。
- 切削工具: 性能と工具寿命を延ばすために、窒化チタンアルミニウム (TiAlN) などのコーティングを施した超硬工具を使用してください。これらのコーティングにより摩擦が軽減され、耐熱性が向上するため、より効率的な切断が可能になります。
- フルート設計: より多くのフルートを備えた工具はビビリを軽減し、表面仕上げを向上させることができます。ただし、過剰な熱の蓄積を防ぐために、供給速度を低くする必要がある場合もあります。特定の用途に基づいて適切なフルートの設計を選択することが重要です。
- ツール直径: 直径が大きいツールは材料をより迅速に除去できますが、より多くの電力が必要となり、たわみが発生しやすくなります。最適なパフォーマンスを得るには、工具サイズと希望の切削速度および送り速度のバランスをとることが重要です。
効果的な加工には、正しい切削パラメータを設定することが不可欠です。
- 切断速度: チタンの一般的な切断速度は、毎分 60 ～ 100 フィート (FPM) または毎分 18 ～ 30 メートル (MPM) の範囲です。チタンの特定のグレードと工具に基づいて切削速度を調整すると、効率が向上します。
- 送り速度: 工具の直径と刃数に基づいて送り速度を調整します。一般的な開始点は、歯あたり 0.005 ～ 0.015 インチです。送り速度を微調整すると、希望する表面仕上げと寸法精度を達成できます。
- 切込み深さ: 切込み深さを浅くすると、特に最初のパスでの熱と工具の摩耗の管理に役立ちます。機械加工プロセスの進行に応じて切り込み深さを徐々に増やすと、工具への応力を最小限に抑えながら材料の除去を最適化できます。
チタンをフライス加工する場合は、効果的な冷却が非常に重要です。
- フラッドクーラント: 継続的な冷却と潤滑を提供し、熱の蓄積を軽減し、工具寿命を向上させます。フラッドクーラントシステムは切りくずや破片を洗い流すのにも役立ち、それらが切削プロセスに干渉するのを防ぎます。
- ミストクーラント: 切削領域にクーラントの細かいミストを供給する、より経済的なオプションで、軽い切削に適しています。ミスト システムは、フラッド冷却が現実的ではない用途で特に役立ちます。
適切な冷却および潤滑戦略を導入することは、工具の性能を維持し、高品質の結果を達成するために不可欠です。

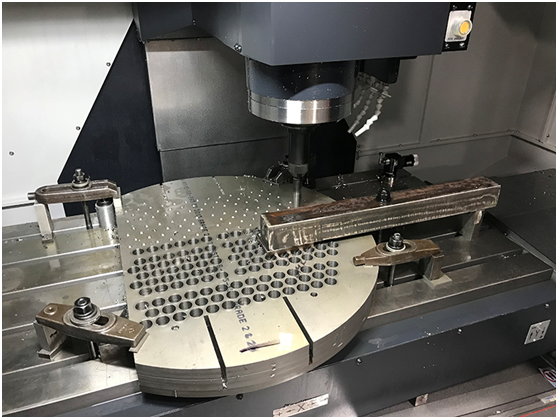

チタンワークピースを適切に固定することは、加工中の動きを防ぐために不可欠です。
- バイスとクランプ: CNC アプリケーション用に設計された高品質のバイスとクランプを使用して、ワークピースをしっかりと保持します。適切に設計されたワークホールディング ソリューションにより、歪みを最小限に抑え、正確な加工を保証できます。
- 治具設計: カスタム治具は、特に複雑な形状に対して追加のサポートと安定性を提供できます。ワークピースの特定の形状とサイズに適合する治具を設計することで、加工効率と精度を向上させることができます。
チタンの CNC フライス加工で一貫した結果を達成するには、効果的なワーク保持技術が重要です。
チタンの CNC フライス加工はさまざまな業界で使用されており、その多用途性とパフォーマンスが実証されています。
- 航空宇宙: 軽量かつ高強度の材料を必要とするブラケット、ハウジング、構造部品などのコンポーネント。航空宇宙産業は、全体の重量を軽減しながら極端な条件に耐える能力を備えたチタンに依存しています。
- 医療: チタンの生体適合性の恩恵を受ける外科用インプラント、補綴物、歯科用機器。医療用途でのチタンの使用により、患者の安全と長期的なパフォーマンスが保証されます。
- 自動車: 排気システムやエンジン部品など、軽量化が重要な性能部品。自動車業界では、性能と燃料効率を向上させるためにチタンへの注目が高まっています。
これらのアプリケーションは、さまざまな業界の厳しい要件を満たす高品質コンポーネントを製造する際の CNC フライスチタンの重要性を浮き彫りにしています。
チタンの CNC フライス加工は複雑ですが、材料、工具、技術を慎重に検討する必要があるやりがいのあるプロセスです。チタンの特性を理解し、機械加工のベストプラクティスを実践することで、メーカーはさまざまな業界の厳しい要件を満たす高品質のコンポーネントを製造できます。チタンを効果的にフライス加工する能力は、製品の性能を向上させるだけでなく、設計とエンジニアリングの革新にも貢献します。
- チタンに最適な切削工具は、耐久性と性能を向上させる TiAlN などのコーティングを施した超硬工具です。これらの工具は、チタン加工特有の課題に耐えられるように設計されています。
- 一般的なグレードには、グレード 1 (商業用純粋)、グレード 2 (強度と延性のバランス)、グレード 5 (Ti-6Al-4V)、およびグレード 23 (超低格子間) が含まれます。各グレードには、さまざまな用途に適した固有の特性があります。
- 高品質の超硬工具を使用し、切削速度と送りを最適化し、効果的な冷却戦略を導入して工具の摩耗を軽減します。工具の状態を定期的に監視することも、摩耗パターンを早期に特定するのに役立ちます。
- 一般的な切断速度は、毎分 60 ～ 100 フィート (FPM) または毎分 18 ～ 30 メートル (MPM) の範囲です。特定の加工条件に基づいてこれらの速度を調整すると、効率が向上します。
- 冷却は、工具の故障やワークピースの歪みにつながる可能性がある、加工中の発熱を管理するために非常に重要です。効果的な冷却戦略は、工具の完全性を維持し、高品質の加工結果を保証するのに役立ちます。
