航空宇宙産業では、材料の選択は航空機の性能、安全性、効率に影響を与える重要な要素です。チタンバーは、機械的強度、耐食性、軽量特性のユニークな組み合わせにより、航空宇宙エンジニアに選ばれる材料となっています。この記事では、航空宇宙用途で他の材料よりもチタン棒が好まれる理由について詳しく説明します。チタンの優れた特性、その特定の航空宇宙用途、代替材料との比較、航空宇宙チタン利用における課題と将来の傾向について説明します。
航空宇宙工学における材料の選択は、燃料効率、構造の完全性、メンテナンスコスト、環境の持続可能性に直接影響します。航空機のコンポーネントは、ペイロードと航続距離を最大化するために重量を最小限に抑えながら、極度の機械的ストレス、幅広い温度変化、腐食環境に耐える必要があります。適切な素材により、航空機のライフサイクル全体にわたって安全性、耐久性、最適なパフォーマンスが保証されます。
数十年にわたり、航空宇宙材料は木材や布地からアルミニウム合金、そして現在ではチタンや複合材料などの先進的な金属へと進化してきました。それぞれの移行は、業界のパフォーマンスと効率の向上の追求を反映しています。
アルミニウム合金は、軽量で製造が容易であるため、初期の航空宇宙設計で主流を占めていましたが、強度と耐食性の限界により、より優れた代替品の探索が促されました。チタン合金は、優れた選択肢として登場し、ほぼ半分の重量で鋼鉄のような強度を実現し、優れた耐食性と疲労特性を兼ね備えています。この進化により、より軽く、より強く、より燃料効率の高い航空機の設計が可能になりました。
チタンの強度は多くの鋼に匹敵しますが、重量は約 45% 軽いです。この優れた強度対重量比により、航空宇宙エンジニアは軽量でありながら高応力に耐えられるコンポーネントを設計できます。たとえば、ボーイング 787 ドリームライナーを含む現代の民間航空機ではチタンが金属総重量の最大 15% を占めており、チタンの使用は燃料節約と性能向上に大きく貢献しています。
強度を犠牲にすることなく構造重量を軽減することで、航空機の航続距離、積載量、運用効率が直接向上します。これは、民間航空および軍用航空の重要な要素です。
航空機は、湿気、塩水噴霧、作動油、化学薬品にさらされることが一般的な環境で運航されます。チタンの自然酸化層は保護バリアを形成し、アルミニウムやスチールよりもはるかに優れた耐腐食性を備えています。この抵抗により、コンポーネントの耐用年数が延長され、メンテナンスの頻度が減り、航空機全体の信頼性が向上します。
チタンの耐食性は、海洋および沿岸での作業だけでなく、大気腐食が深刻な可能性がある高地条件でも特に価値があります。
航空宇宙部品は飛行中に数百万回の荷重サイクルにさらされるため、耐疲労性が重要になります。チタン合金は優れた疲労強度と破壊靱性を示し、亀裂の発生や伝播を起こすことなく繰り返し応力に耐えることができます。この耐久性は、故障が壊滅的な結果をもたらす可能性がある機体フレーム、着陸装置、留め具などの構造部品にとって非常に重要です。
チタンの耐疲労性により、メンテナンス間隔が延長され、航空機の安全性が向上します。
チタンは幅広い温度範囲にわたって機械的特性を維持し、極低温環境と高温環境の両方で確実に性能を発揮します。チタン合金の融点はアルミニウムよりも大幅に高いため、熱安定性が重要なジェットエンジン部品、排気システム、極超音速車両にチタン合金を使用できます。
この熱弾性により、エンジニアは強度や寸法安定性を損なうことなく極度の熱に耐えるコンポーネントを設計できます。
最新の航空機では、軽量化のために炭素繊維強化ポリマー (CFRP) が組み込まれることが増えています。チタンの熱膨張係数を含む物理的特性は CFRP の特性とほぼ一致しており、接合部での熱応力を最小限に抑えます。この適合性により、チタンは金属と複合材料を組み合わせたハイブリッド構造に最適となり、構造の完全性と寿命が向上します。
チタン棒は、フレーム、隔壁、桁、着陸装置コンポーネントなどの重要な構造部品の製造に使用されます。高い強度と耐疲労性により、厳しい航空宇宙規格を満たす部品をより薄く、より軽くすることができます。これらのコンポーネントはチタンの耐食性の恩恵を受けており、保護コーティングやメンテナンスの必要性が軽減されます。

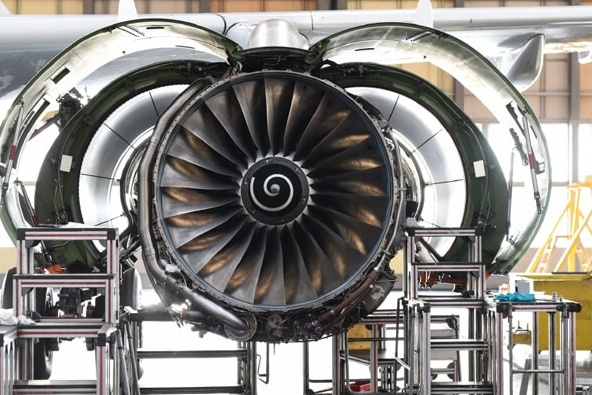

チタンは耐熱性と強度に優れているため、コンプレッサーのブレード、ディスク、ケーシングなどのエンジン部品に適しています。これらの部品は高い機械的負荷と温度の下で動作するため、完全性と寸法安定性を維持する材料が必要です。
チタン棒は、航空機全体で使用される締結具 (ボルト、ナット、ネジ) やスプリングに機械加工されます。これらのコンポーネントは、腐食に耐えながら、振動や熱サイクル下でも部品を確実に保持する必要があります。
チタンの軽量性と高強度により、有人航空機と無人航空機の両方のプロペラとローターの性能と効率が向上します。軽量化により回転慣性が低下し、応答性と燃費が向上します。
宇宙用途では、チタンの低密度、耐放射線性、および極端な熱に耐える能力により、チタンは不可欠なものとなります。構造フレーム、ブラケット、留め具には、宇宙旅行の厳しい条件を満たすためにチタン バーが使用されることがよくあります。
アルミニウム合金は軽量で安価ですが、チタンに比べて強度と耐食性が低くなります。同等の強度を実現するには、アルミニウム部品をより厚く、より重くする必要があり、効率が低下します。また、アルミニウムは疲労や環境劣化を受けやすいです。
チタンの優れた強度対重量比と耐久性は、性能と安全性が最優先される重要な航空宇宙部品において、そのコストが高くつくことを正当化します。
スチールは強度に優れ、コスト効率に優れていますが、チタンよりもかなり重いです。重量が増加すると、燃料効率と積載量が減少します。スチールには腐食を防ぐためのコーティングも必要であり、メンテナンスの手間がかかります。
チタンは、わずかな重量で同等の強度と優れた耐食性を備えているため、航空宇宙構造部品やエンジン部品により適しています。
複合材料は優れた軽量化を実現しますが、高価で、修理が難しく、衝撃による損傷を受けやすい場合があります。また、温度耐性にも制限があります。
チタンバーは、金属コンポーネントに高い強度、損傷耐性、熱安定性を提供することで複合材料を補完し、性能を最適化するハイブリッド構造を可能にします。
チタンは、原材料のコストと複雑な加工により、アルミニウムやスチールよりも高価です。チタンの機械加工には、熱と工具の磨耗を管理するための特殊な工具と技術が必要であり、製造コストが増加します。
こうした課題にもかかわらず、チタンのライフサイクル上の利点 (燃料の節約、メンテナンスの軽減、耐用年数の延長) により、多くの場合、投資が正当化されます。
チタンは化学反応性があるため、汚染を防ぐために溶接および製造中に制御された環境が必要です。特殊な溶接方法と不活性ガスのシールドが必要となり、複雑さとコストが増加します。
エンジニアは、チタンの低い熱伝導率と高い弾性率を設計時に考慮する必要があります。これらの要因は熱放散と負荷時の構造挙動に影響を与えるため、慎重な分析が必要です。
チタン合金の開発および製造技術の進歩により、航空宇宙におけるチタンの役割は拡大し続けています。積層造形により、複雑なチタン部品を無駄とリードタイムを削減して実現できます。改善された特性と費用対効果の高い加工方法を備えた新しい合金が登場しています。
燃料効率、排出ガス削減、性能に対する需要の高まりにより、将来の航空宇宙設計におけるチタンの採用が増加するでしょう。
チタンは、より高い強度、より優れた耐食性、優れた疲労寿命を備えているため、コストは高くなりますが、コンポーネントの軽量化と耐久性の向上が可能になります。
Ti-6Al-4V (グレード 5) とその変種は、優れた強度、耐食性、温度耐性により広く使用されています。
チタンは強度を犠牲にすることなく構造重量を軽減することで航空機の重量を軽減し、燃料消費量と運用コストを削減します。
はい、チタンの耐久性によりメンテナンスや交換の頻度が減り、軽量化により燃料燃焼と排出ガスの低減につながります。
材料費と加工費が高く、製造要件が複雑で、特殊な機械加工と接合技術が必要です。
チタンバーは、 強度、軽量化、耐食性、熱安定性の比類のない組み合わせにより、航空宇宙工学において不可欠なものとなっています。これらの特性により、エンジニアはより安全で効率的で長持ちする航空機や宇宙船を設計できます。コストや製造の複雑さなどの課題はありますが、チタンの性能上の利点とライフサイクルの節約により、チタンは重要な航空宇宙部品に最適な材料となっています。航空宇宙技術が進歩するにつれて、チタンの役割は今後も拡大し、業界の革新と持続可能性を推進していきます。
