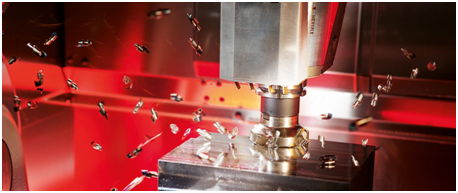

チタンのフライス加工は、専門的な知識、工具、技術を必要とする複雑なプロセスです。この記事では探ります。、直面する課題、採用すべきベストプラクティス、機械加工を成功させるために必要なツールなど、チタンのフライス加工の複雑さをチタンの独特の特性とそのフライス加工に特有の要件を理解することで、加工プロセスの品質と効率を大幅に向上させることができます。
チタンは軽量で強力な金属であり、高い強度対重量比と優れた耐食性で知られています。これらの特性により、航空宇宙、自動車、医療などのさまざまな業界で人気があります。ただし、チタンの独特の特性により、加工に関しては課題も生じます。この金属は、構造の完全性を維持しながら極端な条件に耐える能力があるため、重要な用途に適した材料となっていますが、フライス加工の際には慎重な取り扱いも必要です。
チタンには、加工が望ましいものであると同時に、扱いが難しいものとなるいくつかの特性があります。それは次のとおりです。
- 強度と軽量: チタンは鋼よりも約 45% 軽量ですが、同等の強度を備えているため、重量が懸念される用途に最適です。この特性は、重量の削減が大幅な燃料節約と性能の向上につながる航空宇宙用途で特に有益です。
- 耐食性: 腐食を防ぐ保護酸化層を形成し、過酷な環境で役立ちます。この耐腐食性により、チタン製コンポーネントの寿命が延び、長期的にはコスト効率の高い選択肢となります。
- 加工が難しい: チタンは熱伝導率が低いため、加工中に多量の熱が発生する可能性があります。適切に管理しないと、工具の磨耗やワークの歪みにつながる可能性があります。チタンの機械加工に伴う課題には、さまざまな切削条件下での材料の挙動を深く理解する必要があります。
チタンのフライス加工には、最適な結果を得るために機械工が克服しなければならないいくつかの課題があります。これらの課題を理解することは、課題を軽減するための効果的な戦略を開発するために重要です。
チタンのフライス加工における主な課題の 1 つは工具の摩耗です。チタンは強度と靭性が高いため、切削工具が急速に摩耗する可能性があります。このため、過酷な機械加工に耐えるために、超硬工具やコーティング工具など、高品質で耐久性のある工具材料を使用する必要があります。さらに、切削工具の形状はその性能に重要な役割を果たします。鋭い切れ刃と適切なすくい角を備えた工具は、切削抵抗を軽減し、工具寿命を向上させるのに役立ちます。
チタンは熱伝導率が低いため、フライス加工中に熱がこもりやすいです。過度の熱は加工硬化を引き起こし、材料の切断をさらに困難にする可能性があります。熱を管理し、工具寿命を延ばすには、高圧冷却システムの使用などの効果的な冷却戦略が不可欠です。冷却剤の選択も重要です。冷却と潤滑の両方を提供するクーラントを使用すると、加工プロセスを大幅に向上させることができます。
フライス加工プロセス中に切りくずが形成される方法は、チタンの加工効率に大きな影響を与える可能性があります。理想的には、切削抵抗が軽減され、表面仕上げが向上するため、厚い切りくずから薄い切りくずの形成が推奨されます。これは、好ましい切りくず形状を生成する方法でカッターが材料と噛み合うクライムミリングなどの技術によって実現できます。切りくずを適切に除去することも重要です。切りくずが切削領域から効果的に排出されないと、再切削が発生し、工具の摩耗がさらに増加する可能性があります。
チタンのフライス加工を成功させるには、いくつかのベストプラクティスに従う必要があります。これらの実践により、機械加工部品の品質が向上するだけでなく、フライス加工プロセス全体の効率も向上します。
チタンを効果的にフライス加工するには、適切な工具を選択することが重要です。高速度鋼 (HSS) 工具は、加工中に発生する熱に耐えられないため、通常は適していません。代わりに、耐久性と耐熱性の点から、超硬工具、特に窒化チタンアルミニウム (TiAlN) などのコーティングを施した工具が推奨されます。工具の直径と形状の選択も、特定のフライス加工に合わせて調整する必要があります。これらの要因は切削性能と表面仕上げに影響を与える可能性があるためです。
チタンのフライス加工を成功させるには、正しい切削パラメータを設定することが不可欠です。これには以下が含まれます。
- スピンドル速度: チタンの場合、スピンドル速度が低いほど効果的であることが多く、通常は 50 ～ 250 表面フィート/分 (SFM) の範囲です。約 175 SFM から始めるのが適切なベースラインです。加工される特定のチタン合金に基づいてスピンドル速度を調整すると、性能をさらに最適化できます。
- 送り速度: 送り速度を高くすると、発熱が軽減され、切りくず形成が改善されます。ただし、過度の摩耗を避けるために、工具の機能とのバランスをとる必要があります。適切な送り速度を見つけるには、多くの場合、加工条件に基づいた実験と調整が必要です。
- 切込み深さ: 切削抵抗と熱の蓄積を最小限に抑えるために、一般に浅い切込み深さが好まれます。このアプローチは工具寿命を延ばすだけでなく、機械加工部品の表面仕上げも改善します。
クーラントを効果的に使用すると、フライス加工プロセスを大幅に向上させることができます。高圧冷却システムは、切削領域から熱と切りくずを除去するのに役立ち、加工硬化のリスクを軽減し、工具寿命を向上させます。さらに、潤滑を提供するクーラントを使用すると、パフォーマンスをさらに向上させることができます。クーラントの効果を最大化するには、クーラントを切断ゾーンに正確に塗布する必要があります。
チタンのフライス加工では、切削工具の状態を定期的に監視することが不可欠です。切削音や表面仕上げの変化などの摩耗の兆候は、工具の交換または再研磨が必要であることを示している可能性があります。工具管理システムを導入すると、工具の使用状況とパフォーマンスを追跡するのに役立ちます。このプロアクティブなアプローチにより、予期せぬダウンタイムを回避し、安定した加工品質を確保できます。
標準的な手法に加えて、いくつかの高度な技術により、チタンのフライス加工の効率と有効性を向上させることができます。これらの技術は、テクノロジーと革新的なアプローチを活用して、加工パフォーマンスを向上させます。
トロコイド フライス加工は、カッターの円運動を伴う技術であり、材料との継続的な噛み合いを可能にします。この方法は切削抵抗と発熱を軽減し、特にチタンに効果的です。また、一貫した切りくず負荷の維持にも役立ち、工具寿命の向上につながります。トロコイド ミーリングでは、ツール パスを最適化することで、ツールの故障のリスクを最小限に抑えながら、材料の除去速度を大幅に向上させることができます。
高効率フライス加工 (HEM) は、高い送り速度と浅い切込み深さを組み合わせて切削プロセスを最適化するもう 1 つの高度な技術です。このアプローチは、熱の発生を最小限に抑え、材料の除去速度を最大化するため、チタンの機械加工に最適です。 HEM は、効率と速度が重要となる実稼働環境で特に有利です。
適応加工には、リアルタイム データを使用して切削パラメータを動的に調整することが含まれます。この技術は、材料の応答に基づいてフライス加工プロセスを最適化するのに役立ち、効率の向上と工具の摩耗の軽減につながります。センサーと監視システムを統合することで、機械工はフライス加工プロセス中に情報に基づいた調整を行うことができ、全体的なパフォーマンスが向上します。
チタンのフライス加工は、慎重な計画、適切なツール、効果的な技術を必要とする、やりがいのあるプロセスです。チタンの特性を理解し、ベストプラクティスを実践することで、機械工は工具の摩耗と発熱を最小限に抑えながら高品質の結果を得ることができます。技術の進歩に伴い、新しい技術やツールによりチタンフライス加工の効率が向上し、機械工にとって魅力的な分野となるでしょう。機械加工技術の継続的な開発により、チタンのフライス加工能力がさらに向上し、さまざまな業界に革新への新たな道が開かれることが期待されています。
チタンのフライス加工に最適な工具は通常、超硬工具、特に耐久性と耐熱性を高める TiAlN などのコーティングを施した工具です。
工具の摩耗を軽減するには、高品質の切削工具を使用し、切削パラメータを最適化し、効果的な冷却戦略を実行します。
チタンのフライス加工に理想的なスピンドル速度は、一般に 50 ～ 250 SFM の範囲であり、175 SFM が適切な開始点です。
チタンフライス加工では、発熱を管理し、加工硬化を防ぎ、工具寿命を延ばすために冷却が重要です。
トロコイド ミーリングは、カッターの継続的な噛み合いを可能にし、切削抵抗と発熱を軽減する技術であり、特にチタンに効果的です。
