チタン溶接チューブは、その優れた強度重量比と耐食性により、航空宇宙、自動車、化学処理などのさまざまな業界で不可欠な部品です。この記事では、チタン溶接管の製造プロセスを、原材料の選択から最終検査までの各ステップについて詳しく説明します。
チタンは、優れた耐食性と生体適合性で知られる軽量で高強度の金属です。さまざまな用途、特に強度と重量が重要な要素となる環境で広く使用されています。チタンのユニークな特性により、チタンは航空宇宙や化学処理などの要求の厳しい用途で使用される溶接管に理想的な選択肢となります。チタンは低密度、高い引張強度、極端な温度や腐食環境に耐える能力により、信頼性と耐久性のあるコンポーネントを必要とする産業で好まれる素材となっています。さらに、チタンの生体適合性により、医療用インプラントや医療機器での使用が可能となり、その応用範囲がさらに広がります。
チタン溶接管の製造は、原材料として高品質のチタンストリップまたはプレートを選択することから始まります。これらの材料は通常、チタン鉱石の抽出、スポンジチタンの製造、その後の真空アーク炉またはコールドハース炉での溶解を含む一連のプロセスを通じて製造されるチタンインゴットに由来します。次に、チタンのインゴットは鍛造または圧延されてプレートまたはバーになり、チューブ製造の基礎として機能します。
チタンのグレード (商業的に純粋なグレード Gr1 および Gr2、または Ti-6Al-4V などのチタン合金など) とその化学組成は、最終製品の機械的特性と耐食性に直接影響するため、原材料の選択は重要です。製造プロセスは、チタン鉱石を慎重に選別して汚染物質を除去することから始まり、その後、一連の化学処理を行って高純度のチタンを製造します。次に、この粉末を圧縮および焼結して、その後のチューブ製造プロセスの基礎となる固体チタンビレットを形成します。

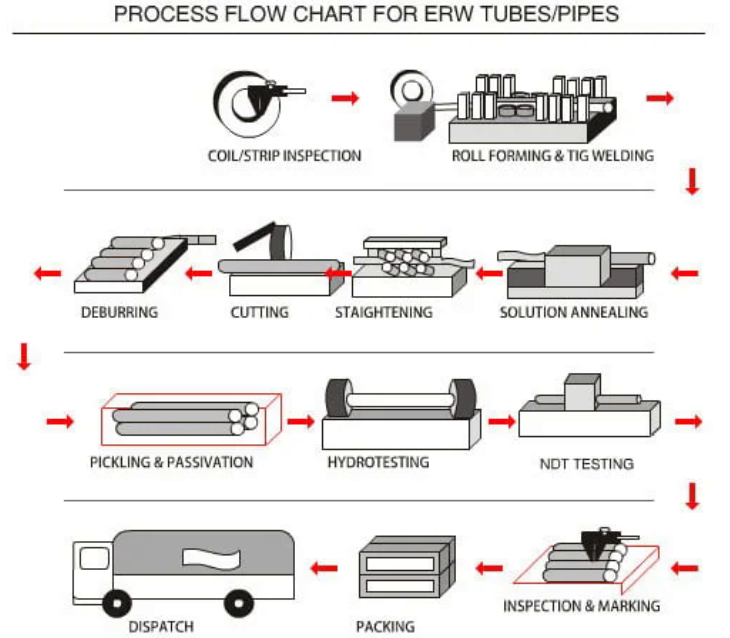

チタン溶接チューブの製造プロセスにはいくつかの重要なステップが含まれており、各ステップは最終製品の品質と性能を確保するために重要です。
1. 切断: 精密な切断ツールを使用して、チタンのシートまたはストリップを適切なサイズに切断します。このステップは、原材料が製造プロセスの次の段階に進む準備が整っていることを確認するために重要です。切断プロセスは、無駄を最小限に抑え、切断片の寸法がチューブの形成に必要な仕様を確実に満たすように、高精度で実行する必要があります。望ましい精度と表面仕上げを達成するために、レーザー切断やウォータージェット切断などの高度な切断技術がよく使用されます。さらに、バンドソーは厚いチタン板やビレットの切断によく使用されますが、材料の特性が変化しないように切断プロセス中の過熱を防ぐように注意する必要があります。
2. 成形: 切断されたチタンシートを円筒形に丸めます。これは通常、材料を端がしっかりと接合されたチューブの形に成形する圧延機を使用して行われます。成形プロセスでは、チタン シートに制御された圧力を加えることで、構造的な完全性を損なうことなくチタン シートを成形することができます。圧延プロセスを複数のパスで実行して、徐々に希望の直径と壁厚を達成することができます。チタンは跳ね返る傾向とその強力な冷間加工硬化特性により、欠陥を生じさせずに目的の形状を達成するには、複数の段階的成形ステップまたは中間焼鈍が必要になる場合があります。
次のステップでは、形成されたチューブの端を溶接します。次のようないくつかの溶接技術を使用できます。
- TIG (タングステン不活性ガス) 溶接: この方法では、非消耗品のタングステン電極を使用して溶接を行います。汚染を防ぐため、管理された環境で行われます。 TIG溶接は、溶け込みに優れ、歪みを最小限に抑えた高品質の溶接が行えることで知られています。このプロセスでは、溶接部がチタンの用途に必要な厳しい品質基準を確実に満たすようにするために、熟練したオペレーターが必要です。
- プラズマ アーク溶接: この技術は TIG 溶接に似ていますが、プラズマ アークを使用してより高い温度とより速い溶接速度を実現します。プラズマ アーク溶接は、より厚い材料に特に効果的であり、溶融池を優れた制御できます。
溶接技術の選択は、材料の厚さや溶接の望ましい特性など、用途の特定の要件によって異なります。各溶接方法には利点と限界があり、選択プロセスでは、生産量、コスト、最終製品に必要な機械的特性などの要素を考慮する必要があります。チタンは金属の反応性が高いため、MIG (金属不活性ガス) 溶接はめったに使用されず、溶接部の汚染や脆化を引き起こす可能性があることに注意することが重要です。
溶接後、チューブは熱処理プロセスを受けます。このステップは、溶接中に導入される残留応力に対処するために不可欠です。市販の純チタン溶接管の場合、溶接後の熱処理の主な目的は、これらの応力を緩和し、寸法を安定させ、応力腐食割れに対する耐性を向上させることです。対照的に、チタン合金では、望ましい機械的特性の組み合わせを達成するために、溶体化処理や時効などのより複雑な熱処理プロトコルが必要になる場合があります。
温度や時間などの熱処理パラメーターは、目的の微細構造と機械的特性を達成するために慎重に制御されます。アニーリングプロセスは、表面に安定した酸化物層の形成を促進することにより、チタンの耐食性を向上させることもできます。
熱処理が完了すると、チューブは必要な仕様を確実に満たすためにいくつかの仕上げプロセスを受けます。
1. 表面仕上げ: これには、滑らかな表面仕上げを実現するための研磨、研削、またはサンドブラストが含まれる場合があります。表面仕上げは、チューブの美的外観を高め、耐食性を向上させるために不可欠です。滑らかな表面仕上げにより、摩擦や摩耗も軽減されます。これは、チューブが流体の流れや機械的な動きにさらされる用途では特に重要です。
2. 酸洗: チタン溶接管の表面処理における重要なステップは酸洗です。これは、溶接および熱処理中に形成された酸化層を除去するために実行されます。チタンの耐食性に重要な自然な銀白色の緻密な酸化膜を復元するには、青または黄色に見えるこの酸化層を除去する必要があります。この手順を行わないと、チューブは腐食やその他の劣化の影響を受けやすくなる可能性があります。
3. 検査: チューブに欠陥や異常がないか検査されます。これには、溶接の完全性を確認するための非破壊検査方法が含まれる場合があります。一般的な検査技術には、超音波検査、X 線検査、染料浸透検査などがあります。これらの方法により、メーカーはチューブに損傷を与えることなく内部および表面の欠陥を検出できるため、高品質の製品のみが顧客に提供されることが保証されます。
品質管理は、チタン溶接チューブの製造プロセスの重要な側面です。チューブが業界の基準と仕様を満たしていることを確認するために、さまざまなテストと検査が実施されます。一般的な品質管理手段には次のようなものがあります。
- 寸法検査: チューブが指定された寸法と公差を満たしていることを確認します。このステップは、チューブが意図した用途に適切に適合し、設計どおりに機能することを確認するために非常に重要です。
- 機械試験: 溶接継手の強度と延性を評価します。引張試験や衝撃試験などの機械試験は、負荷がかかった状態でのチューブの性能に関する貴重な情報を提供します。
- 非破壊検査 (NDT): 超音波検査や X 線検査などの技術を使用して、溶接部の内部欠陥を検出します。 NDT は、特に故障が重大な結果をもたらす可能性がある重要な用途において、チューブの信頼性と安全性を確保するために不可欠です。
品質管理プロセスは、製造サイクル全体を通じて継続される継続的な取り組みです。製造業者は多くの場合、生産プロセスを監視し、確立された品質基準からの逸脱を特定するために統計的プロセス制御 (SPC) 手法を導入します。
チタン溶接管は、その独特の特性により幅広い用途に使用されています。一般的なアプリケーションには次のようなものがあります。
・航空宇宙：軽量で強度が高いため、航空機の構造物やエンジン部品などに使用されています。航空宇宙産業では、極端な条件に耐えられる材料が求められており、高応力環境でも確実に機能するチタンの能力により、重要なコンポーネントにチタンが推奨されています。
- 化学処理: 耐食性が重要なパイプラインや反応器で使用されます。チタンは幅広い腐食性物質に対する耐性があるため、従来の材料では使用できない可能性がある化学処理装置での使用に最適です。
- 医療機器：生体適合性があるため、インプラントや手術器具に利用されています。チタンは人体組織との適合性と体液中での腐食に耐える能力により、医療用途に最適です。
- 海洋用途: 塩水腐食に対する耐性があるため、海水用途で使用されます。チタンは、過酷な海洋環境における耐久性により、熱交換器や水中構造物などのコンポーネントに適しています。
の製造工程は、 チタン溶接チューブ は複雑かつ精密な作業であり、あらゆる段階で細部への細心の注意が必要です。原材料の選択から最終検査に至るまで、各段階は最終製品の品質と性能を確保するために重要な役割を果たします。産業界が高性能材料を求め続けるにつれ、チタン溶接チューブの重要性は高まる一方です。製造技術と品質管理措置の継続的な進歩により、チタン溶接チューブの機能がさらに強化され、さまざまな用途でさらに価値のある資産になるでしょう。
1. チタン溶接チューブの利点は何ですか?
- チタン溶接チューブは優れた強度重量比、耐食性、生体適合性を備え、さまざまな用途に最適です。
2. チタンチューブにはどのような溶接技術が一般的に使用されますか?
- チタンチューブの最も一般的な溶接技術は TIG 溶接とプラズマアーク溶接であり、それぞれ異なる厚さと用途に適しています。
3. チタン溶接管の品質はどのように確保されていますか?
- 寸法検査、機械的検査、非破壊検査などの厳格な検査プロセスを通じて品質を保証します。
4. チタン溶接チューブはどのような業界で使用されていますか?
- チタン溶接チューブは航空宇宙、化学処理、医療産業で広く使用されています。
5. チタン溶接チューブはカスタマイズできますか?
- はい、チタン溶接チューブは、特定の用途要件に合わせてサイズ、厚さ、合金組成に関してカスタマイズできます。
