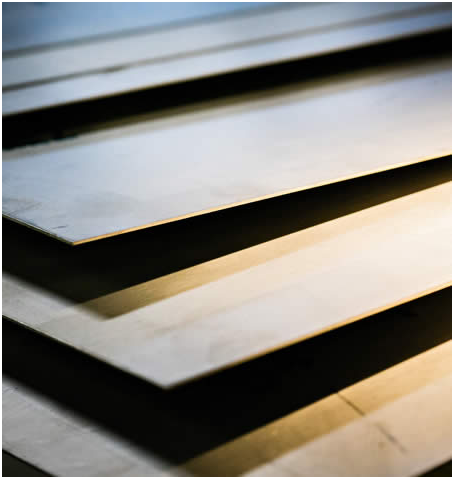

선택 의료 기기 제조용 티타늄 시트 는 임플란트의 안전성, 효능 및 장기적인 임상 성능에 직접적인 영향을 미치는 중요한 엔지니어링 결정입니다. 티타늄 수출 산업의 전문가로서 저는 업계 동료, 재료 과학자, 의료 기기 엔지니어의 의사 결정 프로세스가 기본적인 조달을 초월한다는 것을 이해합니다. 이를 위해서는 야금학, 생리적 조건에서의 기계적 거동, 규제 준수의 복잡성에 대한 심오하고 세부적인 이해가 필요합니다. 이 포괄적인 가이드는 의료용 티타늄 시트를 선택하는 데 필수적인 기술 매개변수에 대한 심층 분석을 제공합니다.
재료 선택 과정의 기본 단계는 국제적으로 인정된 표준을 완벽하게 준수하는 것입니다. 업계에서는 화학적 조성과 기계적 특성이 모든 열 및 생산 배치에서 일관되도록 보장하기 위해 ASTM 사양에 크게 의존합니다.
CP(Commercially Pure) 티타늄이라고도 불리는 비합금 티타늄의 경우 표준 ASTM F67이 기본 기준입니다. 이 사양에는 산소, 질소 및 철 함량에 따라 분류되는 1등급부터 4등급까지가 포함됩니다. 이러한 틈새 요소는 고용체 강화제 역할을 합니다. 등급 번호가 증가할수록 기계적 강도는 증가하고 연성은 감소합니다. 이러한 등급은 뛰어난 내식성과 중립적인 생물학적 프로필을 제공하므로 두개악안면 플레이트, 치과용 메쉬 또는 심장 박동기 하우징과 같이 생물학적 통합과 적당한 기계적 요구 사항을 우선시하는 응용 분야에 이상적입니다.
반대로, 척추 융합 케이지 또는 내부 고정 장치와 같은 고응력, 하중 지지 응용 분야의 경우 ASTM F136 또는 ISO 5832-3 준수 합금이 필수입니다. 5등급(Ti-6Al-4V)과 ELI(초저삽입형) 변형인 23등급은 업계에서 인정받는 제품입니다. 등급 23은 낮은 수준의 산소, 질소 및 탄소가 파괴 인성과 가장 중요하게는 피로 저항을 크게 향상시키기 때문에 중요한 장기 이식형 장치에 특히 선호됩니다. 임플란트 제조의 경쟁 환경에서 23등급 ELI로의 전환은 고부하 시나리오에서 치명적인 실패 위험을 완화하기 위한 표준이 되었습니다.
생체적합성은 의료용 티타늄의 특징입니다. 재료 표면에 밀도가 높고 안정적이며 화학적으로 불활성인 이산화티타늄 층(종종 두께가 몇 나노미터에 불과함)이 자발적으로 형성되어 티타늄은 가혹하고 염화물이 풍부한 인간 생리학적 환경에서 비교할 수 없는 내식성을 부여합니다.
티타늄 시트를 선택할 때 제조업체는 벌크 특성과 함께 표면 마감 요구 사항을 비판적으로 평가해야 합니다. 산성 에칭, 그릿 블라스팅 또는 플라즈마 스프레이를 통해 처리된 표면 형태는 세포 접착, 증식 및 후속 골유착 속도를 직접적으로 결정합니다. 진공 어닐링 및 정밀 냉간 압연을 포함한 이러한 시트의 제조 공정은 '알파 케이스' 또는 표면 오염 물질이 포함되지 않도록 엄격하게 제어되어야 합니다. 잔류 윤활제나 처리 잔해는 염증 반응을 유발하거나 보호 산화물 층의 무결성을 손상시킬 수 있습니다. 초기 Kroll 공정 티타늄 스폰지부터 최종 시트까지 엄격한 재료 추적성은 의료 기기 OEM이 FDA 또는 EMA와 같은 글로벌 규제 기관을 충족시키기 위해 협상할 수 없는 요소입니다.
티타늄 시트의 기계적 성능은 항복 강도, 인장 강도, 연신율 및 탄성 계수와 같은 다양한 측정 항목을 통해 평가됩니다. 이러한 특성은 장치의 해부학적 환경과 세밀하게 일치해야 합니다.
정형외과 임플란트의 지속적인 과제는 '응력 차폐'입니다. 이는 금속 임플란트의 탄성 계수가 주변 피질골의 탄성 계수를 크게 초과하여 임플란트가 대부분의 하중을 견딜 때 발생합니다. 이는 뼈가 필요한 기계적 자극을 받는 것을 방지하여 뼈 흡수를 초래합니다.
이를 해결하기 위해 업계에서는 Ti-15Mo 또는 Ti-Nb-Zr-Ta 시스템과 같은 베타형 티타늄 합금을 점점 더 연구하고 있습니다. 전통적인 알파-베타 Ti-6Al-4V와 달리 이러한 베타 합금은 인간의 뼈에 훨씬 가까운 낮은 탄성 계수를 갖고 있어 응력 차폐를 크게 줄입니다. 또한, 종종 적층 기술이나 시트 레이어링을 사용하여 제조되는 다공성 티타늄 구조의 개발은 뼈 내 성장을 허용하고 장치 고정을 향상시키고 장기적인 안정성을 촉진하는 기계적 인터록을 생성합니다.
올바른 티타늄 시트를 선택하려면 재료가 2차 제조 공정에 어떻게 반응하는지 평가하는 것도 포함됩니다. 시트가 레이저 절단, 광화학 에칭 또는 고속 CNC 가공용인지 여부에 관계없이 재료의 열적 특성은 중요합니다.
티타늄 합금은 스테인리스강이나 코발트크롬에 비해 열전도율이 낮습니다. 이는 절삭 영역에서 생성된 열이 재료에 의해 효율적으로 소산되지 않고 공구와 공작물 경계면에 집중된다는 것을 의미합니다. 이를 위해서는 고압의 특수 절삭유와 고성능 초경 또는 다이아몬드 코팅 공구를 사용해야 합니다. 가공 중 열 관리가 부적절하면 알파 케이스로 알려진 부서지기 쉽고 산화된 표면층이 형성될 수 있습니다. 이 레이어는 유해합니다. 이는 정형외과용 뼈 나사 또는 플레이트와 같이 주기적 피로를 받는 장치에는 허용되지 않는 응력 상승 및 균열 개시제 역할을 합니다.
또한, 고정밀 부품에서는 두께 공차와 표면 평탄도가 무엇보다 중요합니다. 게이지 제어의 작은 편차라도 일관되지 않은 광화학적 에칭 결과를 초래하거나 스탬핑 부품의 치수 정확도가 저하될 수 있습니다. 표준 산업 요구 사항보다 훨씬 엄격한 '의료 등급' 공차 사양을 제공하는 공급업체는 생산 스크랩을 최소화하고 주기 시간을 최적화하는 자산입니다.
기술적 성능이 주요 관문이기는 하지만, 비용과 공급망 신뢰성은 프로젝트 성공에 여전히 중요합니다. 의료 기기 제조업체는 규제 검증을 위해 배치 간 일관성을 충족하는 안정적이고 반복 가능한 재료 공급이 필요합니다.
평판이 좋은 공급업체는 ISO 13485 품질 관리 시스템에 따라 운영되어야 합니다. 이를 통해 재료 테스트, 취급 및 물류가 의료 기기 부문의 엄격한 요구 사항을 충족할 수 있습니다. 상세한 재료 테스트 보고서(MTR)는 이 프로세스의 핵심입니다. 이는 ASTM 화학 조성 제한(예: 23등급의 산소, 탄소 및 철에 대한 최대 제한)을 준수한다는 증거를 제공합니다. 티타늄 스폰지의 시장 역학과 공급망의 전략적 역량을 이해하는 것은 장기 생산 계획에 필수적입니다. 현재 글로벌 환경에서 제조업체는 점점 더 거래 조달에서 투명성, 추적성 및 기술 지원을 우선시하는 티타늄 공장과의 전략적이고 장기적인 파트너십으로 전환하고 있습니다.
의료용 티타늄의 지평은 빠르게 진화하고 있습니다. 전통적인 알파-베타 합금 외에도 AM(적층 가공) 호환 시트 및 포일에 대한 연구 및 채택이 급증하고 있습니다. 이러한 재료는 레이저 기반 제조의 빠른 냉각 주기를 처리하기 위해 특정 미세 구조로 설계되었습니다.
또한 티타늄 표면을 화학적으로 변형하여 항균 이온을 방출하거나 특정 단백질 신호 전달을 촉진하는 표면 기능화의 통합이 실험실 규모 연구에서 임상 실습으로 전환되고 있습니다. 이러한 2차 표면 변형에 최적화된 시트를 선택함으로써 장치 제조업체는 이식 가능한 의학에서 가능한 것의 경계를 넓혀 환자의 생물학과 적극적으로 상호 작용하여 회복을 가속화하는 '스마트' 장치로 나아갈 수 있습니다.
Q: 중요한 척추 및 정형외과 임플란트에 대해 등급 5보다 등급 23(Ti-6Al-4V ELI)이 특히 선호되는 이유는 무엇입니까?
답변: 23등급에는 산소, 질소, 철과 같은 간질 원소의 함량이 현저히 낮습니다. 이러한 불순물은 5등급에 존재하지만 취화제로 작용할 수 있습니다. 이를 엄격히 제한함으로써 Grade 23은 인체에서 수백만 번의 체중 부하 주기를 겪는 임플란트에 필수적인 우수한 파괴 인성과 향상된 피로 저항을 얻습니다.
Q: 표면 마감 수정이 정형외과 임플란트의 장기적인 성공에 어떤 영향을 미치나요?
답변: 표면 마감은 임플란트-조직 경계면에서의 생물학적 반응을 나타냅니다. 제어된 다공성 또는 거친 표면은 뼈 세포가 구조에 침투하여 고정되도록 하여 골유착을 촉진하는 반면, 마찰 마모 및 잔해 생성을 최소화하기 위해 관절 구성 요소에는 광택 있고 매끄러운 표면이 필요한 경우가 많습니다.
Q: 의료 응용 분야에서 이산화티타늄 층의 중요성은 무엇입니까?
A: 이 자연적으로 발생하는 매우 안정적이고 불활성인 산화물 층은 패시베이션 장벽 역할을 합니다. 이는 기본 금속이 생리적 유체의 산소 및 염화물과 반응하는 것을 방지합니다. 이는 부식을 방지하고, 결정적으로 금속 이온이 주변 환자 조직으로 침출되는 것을 방지하여 민감성 또는 장기적인 임상 합병증을 유발할 수 있습니다.
Q: Ti-15Mo와 같은 베타형 티타늄 합금이 연구계에서 많은 주목을 받는 이유는 무엇입니까?
A: 주요 동인은 탄성 계수의 감소입니다. 전통적인 의료용 티타늄 합금은 뼈보다 훨씬 단단하기 때문에 '응력 차폐'와 그에 따른 뼈 손실이 발생합니다. 베타 합금은 뼈의 탄성률에 더 가까운 탄성률을 제공하므로 보다 자연스러운 하중 분산이 가능하고 임플란트 주변의 뼈 건강이 향상됩니다.
Q: 규정 준수를 보장하려면 재료 테스트 보고서(MTR)에 어떤 구체적인 정보를 요구해야 합니까?
A: 유효한 MTR에는 전체 화학 조성 분석(미량 원소 포함), 기계적 테스트 결과(수율, 인장, 신율), 열처리 증거(예: 진공 어닐링) 및 특정 ASTM 표준 준수가 포함되어야 합니다. 또한 원래의 티타늄 스폰지 생산 배치에 대한 완전한 추적성을 보장하기 위해 고유한 열 번호가 있어야 합니다.
