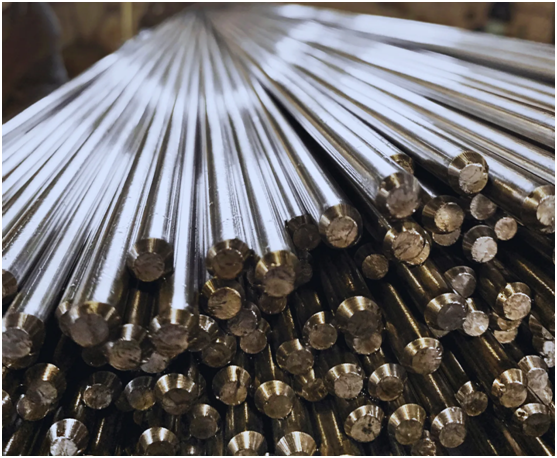

チタン丸棒は、現代の多くの産業において重要な素材であり、その強度、耐食性、軽量さで高く評価されています。これらは、幅広いサイズ、グレード、規格にわたって製造および仕様化されており、それぞれが特定の機械的、化学的、環境的要件に合わせて調整されています。このガイドでは、チタン丸棒の包括的な概要を提供し、利用可能なサイズ、一般的に使用されるグレード、製造および用途における品質と一貫性を保証する国際規格を詳しく説明します。
チタン丸棒は、精密部品に適した極小径から重量構造部品用の大径まで、さまざまなサイズで製造されています。
チタン丸棒の標準直径は通常、メーカーの能力に応じて 3 ミリメートルから始まり、最大 800 ミリメートル以上になります。通常、より小さな直径 (10 mm 未満) は精度が必要な医療機器や航空宇宙部品に使用され、より大きな直径は建設機械や産業機械によく使用されます。
チタン丸棒の標準的な製造長さは、通常 1 メートルから 6 メートルの範囲です。ただし、サプライヤーは、特定のエンジニアリング プロジェクトの要件を満たすために、長さの公差が厳しいサイズに合わせたカスタム切断を提供することがよくあります。鍛造や押出成形などの一部の製造プロセスでは、利用可能な最大長が制限され、設計上の考慮事項に影響を与える場合があります。
チタンバーは、さまざまな精度の直径と表面仕上げで供給できます。一般的な公差の範囲は、高精度用途の ±0.001 インチから汎用用途の ±0.01 インチまでです。仕上げオプションには、熱間圧延、冷間引抜、研削、研磨、またはサンドブラスト表面が含まれており、それぞれがさまざまな環境や機械的要求に対するバーの適合性を高めます。
チタンのグレードはバーの組成構成と機械的特性を分類し、その性能特性に影響を与えます。
これらのグレードは合金元素を最小限に抑えたチタンで構成されており、主に優れた耐食性と加工性を目的として使用されます。グレード 1 は最も柔らかく延性が高く、化学および海洋用途に最適です。一方、グレード 4 は商業的に純粋なグレードの中で最も強度が高く、より高い強度が必要な医療および航空宇宙用途でよく使用されます。
グレード 5 チタン (Ti-6Al-4V) は、アルミニウム 6% とバナジウム 4% を含む、最も広く使用されている合金です。優れた強度重量比、優れた耐疲労性、優れた耐食性を備えているため、航空宇宙、自動車、外科用インプラントの製造に適しています。グレード 23 などのより特殊なグレードは、より要求の厳しい環境向けに破壊靱性が向上したグレード 5 のバリエーションです。
グレード 7、グレード 9、グレード 12 などの追加グレードは、化学処理や海洋工学などの用途で溶接性、強度、耐食性のバランスをとり、特定の分野で使用されています。
チタン丸棒は、材料品質、寸法精度、化学的特性が業界の要求を満たすことを保証するさまざまな世界規格に準拠しています。
最も広く認識されている規格の 1 つである ASTM B348 は、丸棒を含むチタンおよびチタン合金棒の化学組成、機械的特性、寸法、および試験要件をカバーしています。これは、市販の純チタンから合金チタンに至るまでのグレードに適用され、引張強度、硬度、伸びに関する厳格な試験方法を規定しています。
航空宇宙材料規格 (AMS) および ASME ボイラーおよび圧力容器コードは、特に航空宇宙および圧力容器の用途向けに ASTM 規格を強化します。たとえば、AMS 4928 および AMS 6930 は、特定のチタン合金と、それらに適用される加工基準または試験基準に対応します。
材料認証に関する EN 10204 やインプラントに関する ISO 5832 シリーズなどの欧州規格 (EN) および国際標準化機構 (ISO) 規格は、医療および欧州産業の文脈における ASTM 規格を補完します。
中国の GB、日本の JIS、ドイツの DIN などの国家規格は、現地市場での相互運用性とトレーサビリティを保証する追加仕様を提供します。
適切なチタン丸棒を選択するには、機械的、化学的、および業界の要件のバランスが必要です。例えば：
- 航空宇宙用途では、AMS または ASTM 規格に基づいて指定され、軽量構造部品に合わせた直径を持つグレード 5 のバーが使用されることがよくあります。
- 医療用インプラントには、正確な加工公差と認証準拠を備えた、生体適合性のある市販の純グレードまたはグレード 23 合金バーが必要です。
- 化学処理装置では、配管やバルブに適したサイズの耐食性グレード 1 またはグレード 2 のバーが好まれます。
- 一般的な産業用部品は、ASTM 認証を取得したグレード 2 のより広いサイズ範囲を使用できます。
材料サプライヤーやエンジニアリング コンサルタントと協力することで、コストとパフォーマンスを最適化しながら、プロジェクト仕様への準拠を確保します。
チタン丸棒は、 鍛造、押出、熱間圧延、冷間引抜きなどのプロセスを使用して製造されます。各方法は、寸法精度、粒子構造、機械的特性に影響を与えます。
- 鍛造と押出により、優れた強度とサイズの均一性を備えた堅固で緻密なバーが生成されますが、最大長が制限される場合があります。
- 熱間圧延により、より大きな直径が可能になりますが、公差の精度は低くなります。
- 冷間引抜きと機械加工により、高精度の用途向けに寸法と表面仕上げが改良されます。
これらのプロセスを理解することは、厳しい要件を満たすことができるサプライヤーを選択するのに役立ちます。
チタン丸棒の品質を確保するには、規格に沿った厳格な試験プロトコルが必要です。
- 化学分析により、合金組成が指定された制限内であることを確認します。
- 機械試験では、引張強さ、降伏強さ、伸び、硬度を評価します。
・超音波検査などの非破壊検査により内部欠陥を検出します。
- 表面検査により、亀裂、スケール、汚れがチェックされます。
工場試験報告書や材料証明書など、製品に付随する認証により、トレーサビリティが確保されます。
チタン丸棒は、航空宇宙エンジン部品 (小径、グレード 5)、生物医学用インプラント (精密サイズのグレード 23 バー)、船舶用ファスナー (耐食性グレード 2、大径)、化学プラント設備 (耐食性のグレード 1 バー)、および自動車の軽量部品 (強度と重量のグレード 5 の中型バー) で使用されています。
1. チタン丸棒の一般的なサイズ範囲はどれくらいですか?
通常、直径は 3 mm から 800 mm 以上の範囲にあり、長さはさまざまです。
2. 航空宇宙用途で最も一般的に使用されているチタンのグレードはどれですか?
グレード 5 チタンは、優れた強度と耐熱性により好まれています。
3. チタン丸棒の品質を規定する基準は何ですか?
ASTM B348 が最も広く使用されています。 AMS、ASME、EN、および ISO 規格も適用されます。
4. チタン丸棒をカスタムサイズで供給できますか?
はい、メーカーは多くの場合、正確な公差を使用してサイズのカスタマイズを提供します。
5. 製造プロセスはチタン棒の特性にどのような影響を与えますか?
鍛造や冷間引抜などのプロセスは、機械的強度、寸法精度、表面仕上げに影響を与えます。
