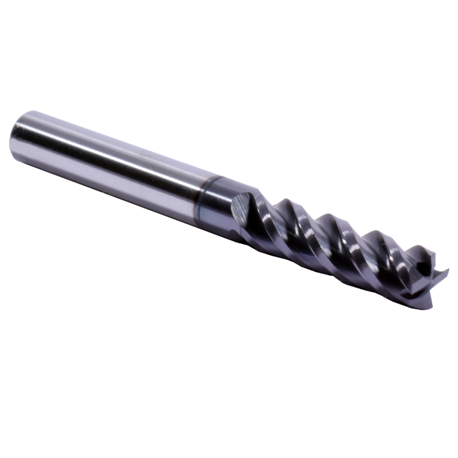

Lorsqu'il s'agit d'usiner le titane, le choix de la bonne fraise est crucial pour obtenir des performances et une efficacité optimales. Le titane est connu pour sa solidité, ses propriétés légères et sa résistance à la corrosion, ce qui en fait un choix populaire dans les applications aérospatiales, médicales et automobiles. Cependant, ses caractéristiques uniques présentent également des défis lors de l'usinage. Cet article explorera les meilleures fraises en carbure pour le titane, leurs caractéristiques et comment choisir celle qui convient le mieux à vos besoins.
Comprendre le titane et ses défis d'usinage
Les alliages de titane, en particulier Ti6Al4V, sont largement utilisés en raison de leur excellent rapport résistance/poids et de leur résistance à la corrosion. Cependant, l’usinage du titane peut s’avérer difficile en raison de :
- Haute résistance : La résistance du titane peut entraîner une usure rapide des outils. Cela signifie que les outils de coupe standard peuvent ne pas durer longtemps lors de l'usinage du titane, ce qui nécessite l'utilisation d'outils spécialisés conçus pour résister aux rigueurs de ce matériau.
- Faible conductivité thermique : cette propriété provoque une accumulation de chaleur au niveau du tranchant, entraînant une défaillance de l'outil. Comme l'outil de coupe génère de la chaleur pendant l'usinage, il peut ramollir le titane, ce qui rend la coupe plus difficile et augmente le risque d'endommagement de l'outil.
- Tendance à travailler-durcir : Le titane peut durcir pendant l'usinage, ce qui le rend difficile à couper. Cet effet d'écrouissage signifie que le matériau peut devenir plus dur au fur et à mesure de son usinage, ce qui peut entraîner une augmentation des forces de coupe et une usure supplémentaire de l'outil.
Ces défis nécessitent l'utilisation d'outils spécialisés, en particulier des fraises en carbure, conçues pour résister aux rigueurs de l'usinage du titane.
Principales caractéristiques des fraises en carbure pour le titane
Lors de la sélection d'une fraise en carbure pour le titane, tenez compte des caractéristiques suivantes :
1. Conception de flûte
- Nombre de cannelures : Les fraises avec plus de cannelures (5-7) sont souvent préférées pour le titane car elles offrent une meilleure évacuation des copeaux et une rigidité accrue. Un plus grand nombre de cannelures peut aider à maintenir une action de coupe constante et à réduire les risques de colmatage des copeaux, ce qui est essentiel lorsque l'on travaille avec des matériaux qui ont tendance à produire des copeaux longs et filandreux comme le titane.
- Géométrie des flûtes : une conception de flûte à pas variable peut aider à réduire les vibrations et à améliorer la finition de surface. Cette conception permet une action de coupe plus efficace, minimisant l'impact des harmoniques qui peuvent conduire à un broutage de l'outil et à une mauvaise qualité de surface.
2. Revêtement
- TiAlN (Titane Aluminium Nitrure) : Ce revêtement améliore la dureté et réduit la friction, ce qui le rend idéal pour l'usinage à grande vitesse du titane. Le revêtement TiAlN offre également une stabilité thermique, permettant à l'outil de résister à des températures plus élevées sans perdre son tranchant.
- Revêtement diamant : Pour des applications spécifiques, les fraises en bout diamantées peuvent offrir une résistance à l'usure supérieure. Ces revêtements sont particulièrement efficaces dans les applications où une dureté extrême est requise, comme l'usinage d'alliages de titane durcis.
3. Angle d'hélice
- Un angle d'hélice plus élevé (jusqu'à 45 degrés) peut améliorer l'évacuation des copeaux et réduire les efforts de coupe, ce qui est bénéfique lors de l'usinage du titane. L'angle accru aide à éloigner les copeaux de la zone de coupe, réduisant ainsi le risque de recoupe et améliorant l'efficacité globale de l'usinage.
4. Géométrie de pointe
- Arêtes de coupe tranchantes : assurez-vous que la fraise en bout a des arêtes vives pour minimiser les forces de coupe et améliorer la finition de surface. Les bords émoussés peuvent entraîner une augmentation de la friction et une génération de chaleur, ce qui peut nuire à la fois à l'outil et à la pièce à usiner.
- Capacité de coupe centrale : Cette fonctionnalité permet la coupe en plongée, essentielle pour certaines opérations d'usinage. Les fraises en bout à coupe centrale peuvent créer des trous ou commencer des coupes au milieu d'une pièce, offrant ainsi une polyvalence dans les opérations d'usinage.
Fraises en carbure recommandées pour le titane
Voici quelques-unes des meilleures fraises en carbure spécialement conçues pour l’usinage du titane :
1. Fraise en bout HVTI-6 de solutions hélicoïdales
- Flûtes : 6
- Revêtement : TiAlN
- Caractéristiques : Conçue pour des taux d'enlèvement de copeaux élevés, cette fraise en bout est idéale pour les opérations d'ébauche et de finition en titane. Sa conception robuste permet un usinage agressif tout en préservant l'intégrité de l'outil.
2. Fraise en bout Kennametal HARVI™ I TE
- Flûtes : 5
- Revêtement : TiAlN
- Caractéristiques : Connue pour sa polyvalence, cette fraise en bout peut traiter divers matériaux, dont le titane, avec d'excellentes performances. Sa géométrie unique permet une élimination efficace des copeaux et des forces de coupe réduites.
3. Fraises en bout Supermill
- Flûtes : 5-7
- Revêtement : TiAlN
- Caractéristiques : ces fraises en bout sont conçues pour l'usinage à grande vitesse et offrent d'excellentes capacités d'élimination des copeaux. Leur conception avancée permet de maintenir une action de coupe constante, ce qui est crucial pour obtenir des finitions de haute qualité.
4. Fraises en bout haute performance Minicut
- Flûtes : 4-6
- Revêtement : TiAlN
- Caractéristiques : Ces fraises en bout sont conçues pour la superfinition et peuvent traiter des matériaux résistants comme le titane et l'Inconel. Leur conception précise permet des tolérances serrées et des finitions de surface supérieures.
5. Fraises en bout à grande alimentation en carbure Lakeshore
- Flûtes : 4
- Revêtement : TiAlN
- Caractéristiques : Ces fraises en bout sont conçues pour l'usinage à grande avance, ce qui les rend adaptées aux applications en titane. Leur conception permet d'augmenter les vitesses d'avance sans sacrifier la qualité de la surface.
Conseils pour l'usinage du titane avec des fraises en carbure
Pour obtenir les meilleurs résultats lors de l’usinage du titane, tenez compte des conseils suivants :
1. Optimiser les paramètres de coupe
- Vitesse de coupe : utilisez des vitesses de coupe inférieures pour réduire la génération de chaleur. Des vitesses plus lentes aident à gérer la chaleur produite pendant l'usinage, ce qui est essentiel pour maintenir la durée de vie de l'outil et l'intégrité de la pièce.
- Avance : Augmentez l'avance pour améliorer l'évacuation des copeaux et réduire l'usure de l'outil. Une vitesse d'avance plus élevée peut aider à éliminer les copeaux plus efficacement, les empêchant d'endommager l'arête de coupe.
2. Utilisez un liquide de refroidissement approprié
- Un liquide de refroidissement de haute qualité peut aider à dissiper la chaleur et prolonger la durée de vie de l'outil. Pensez à utiliser un système de refroidissement par inondation ou par brouillard. Un refroidissement adéquat aide non seulement à maintenir la température de l'outil, mais améliore également l'état de surface en réduisant la friction.
3. Surveiller l’usure des outils
- Inspectez régulièrement vos fraises en bout pour détecter tout signe d'usure. Remplacez-les si nécessaire pour maintenir la qualité de l'usinage. Garder un œil sur l’état de l’outil peut éviter des pannes inattendues et garantir des performances d’usinage constantes.
4. Testez différents outils
- Expérimentez avec différentes fraises en bout pour trouver la meilleure combinaison de vitesse, d'avance et de géométrie d'outil pour votre application spécifique. Chaque scénario d'usinage peut nécessiter des outils différents, et les tests peuvent aider à identifier les solutions les plus efficaces.
Conclusion
Le choix de la meilleure fraise en carbure pour le titane est essentiel pour obtenir des résultats d'usinage de haute qualité. En comprenant les défis uniques du titane et en sélectionnant les bons outils, vous pouvez améliorer la productivité et prolonger la durée de vie des outils. Que vous optiez pour une fraise haute performance de Helical Solutions ou une option polyvalente de Kennametal, le bon choix dépendra de vos besoins et conditions d'usinage spécifiques.
Foire aux questions
1. Quelle est la meilleure fraise en carbure pour le titane ?
- La meilleure fraise en carbure pour le titane dépend souvent de l'application spécifique, mais des options telles que Helical Solutions HVTI-6 et Kennametal HARVI™ I TE sont fortement recommandées.
2. Combien de cannelures une fraise en titane doit-elle avoir ?
- Les fraises en bout à 5 à 7 cannelures sont généralement préférées pour le titane car elles offrent une meilleure évacuation des copeaux et une rigidité accrue.
3. Quel revêtement convient le mieux aux fraises en carbure utilisées sur le titane ?
- TiAlN (nitrure de titane et d'aluminium) est un revêtement populaire pour les fraises en carbure utilisées sur le titane en raison de sa dureté et de ses propriétés de friction réduites.
4. Puis-je utiliser des fraises standard pour l'usinage du titane ?
- Bien que des fraises en bout standard puissent être utilisées, elles peuvent ne pas fonctionner aussi bien que les fraises en bout en carbure spécialisées conçues pour le titane, ce qui entraîne une usure accrue et des finitions de moindre qualité.
5. Quels sont les paramètres de coupe idéaux pour le titane ?
- Des vitesses de coupe plus faibles et des avances plus élevées sont généralement recommandées pour le titane afin de réduire la génération de chaleur et d'améliorer l'élimination des copeaux.
