Les brides en titane sont utilisées pour relier des tuyaux, des pompes, des vannes et d'autres composants de tuyauterie afin de créer un réseau de tuyauterie. Ils sont utilisés pour diviser les réseaux de canalisations afin de faciliter l'inspection et le nettoyage, et peuvent être vissés ou soudés aux canalisations. Les joints à brides sont généralement boulonnés avec un joint entre les deux.
Il y a des trous sur la bride en titane et les boulons relient étroitement les deux brides en titane. Les brides en titane sont scellées avec des joints. Les raccords de tuyauterie en titane font référence aux raccords de tuyauterie avec brides (cosses ou adaptateurs).
Il peut être coulé, fileté ou soudé. La connexion à bride est composée d'une paire de brides en titane, d'un joint et de plusieurs boulons et écrous. Le joint est placé entre les deux surfaces d'étanchéité de la bride en titane. Après avoir serré l'écrou, la pression spécifique sur la surface du joint se déformera après avoir atteint une certaine valeur et remplira les parties inégales sur la surface d'étanchéité pour rendre la connexion étanche.
Différents matériaux et différentes spécifications des brides en titane ont des fonctions différentes. Dans la classification des matériaux, les brides industrielles en titane pur TA2 sont plus couramment utilisées, les brides en alliage de titane, les brides en alliage de titane TC4, les brides en alliage de titane TA9, les brides en alliage de titane TA10, etc. sont utilisées dans différents environnements. Un nouveau matériau durable (Titane durable) peut produire différents types de brides en titane selon les exigences du client. En fonction des différents fluides et en fonction des exigences des matériaux tels que la résistance à la corrosion et les canalisations de support, les produits les plus rentables et les raccords de tuyauterie à bride en titane peuvent être sélectionnés dans différentes circonstances. Utilisation combinée pour obtenir une excellente solution de canalisation de fluide.
Matériel : TA1 (GR1), TA2 (GR2), TA9 (GR7), TA10 (GR12)
Taille : 1/2'~80' (DN10~600)
Épaisseur : SCH20, SCH30, SCH40, STD, SCH80, SCH100, SCH120, SCH160, XXS
Types de brides en titane

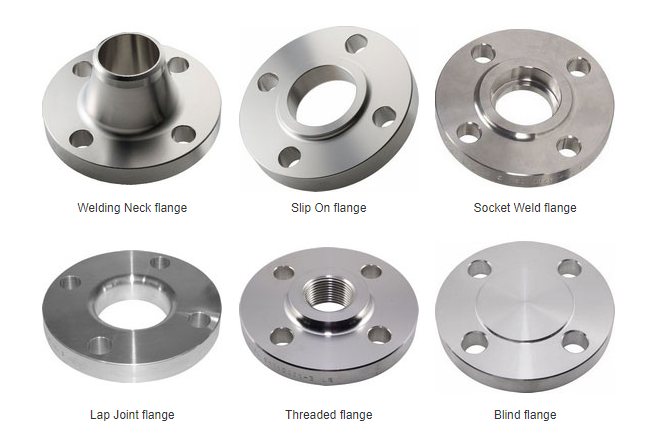

Les brides de tuyaux peuvent être divisées en huit types en fonction de leur conception. Ces types sont les joints aveugles, à recouvrement, à orifice, réducteurs, à enfiler, à douille à souder, filetés et à col soudé.
Brides à recouvrement en titane
Brides à souder à douille en titane
Brides à enfiler en titane
Brides aveugles en titane
Brides à souder en titane
Bride annulaire en plaque de titane
Bride de soudage en plaque de titane
Brides à joint annulaire en titane
Bride de tuyau en titane
Brides filetées en titane
Brides à souder en titane

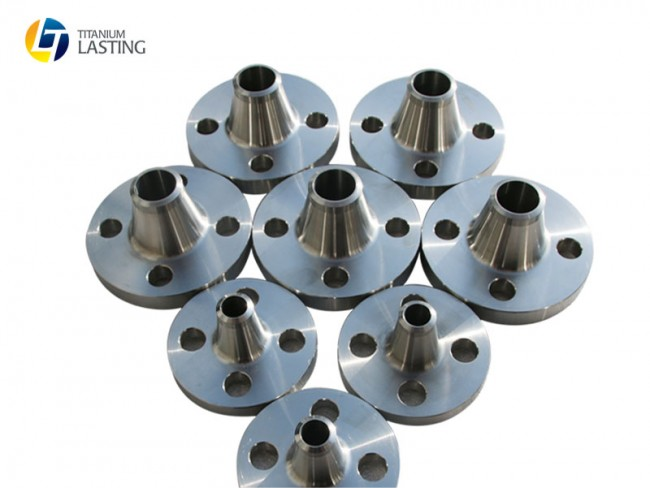

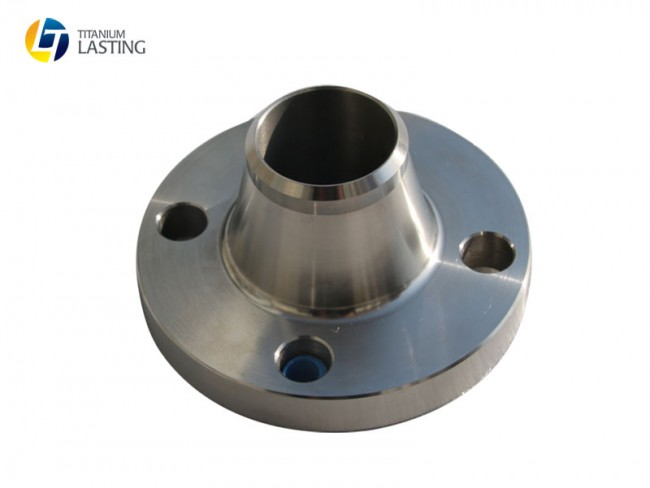

Les brides à col soudé, également connues sous le nom de brides à moyeu haut ou brides à moyeu conique, sont conçues pour être raccordées aux systèmes de tuyauterie par soudage bout à bout. Les brides à collerette à souder sont préférables lorsque le tuyau est soumis à des contraintes élevées, à une pression élevée ou à des températures inférieures à zéro/élevées. Le col, ou moyeu, aide à transférer les contraintes environnementales vers le soudage de la bride et du tuyau. La transition progressive de la base du moyeu à l'épaisseur de la paroi soudée bout à bout fournit un renforcement significatif de la bride, et les turbulences et l'érosion sont réduites grâce aux dimensions intérieures correspondantes du tuyau et de la bride. Ces brides sont alésées pour correspondre au diamètre intérieur du tuyau de support et ne restreignent donc pas le débit.
Brides à recouvrement en titane
Presque identique à la bride à enfiler, mais avec un rayon au niveau du trou et la face de la bride se croisant pour accueillir une extrémité à recouvrement. Ces brides glissent sur la canalisation sans autre soudure ni fixation sur celle-ci. La pression du boulon est transmise au joint à travers la bride à l'arrière du recouvrement du tuyau. La surface sur l'extrémité courte forme la surface de joint de la bride. Les brides à recouvrement n'ont pas de surface surélevée et une seule connexion nécessite des brides à recouvrement et une extrémité de tuyau. Ils conviennent particulièrement aux parties du système de tuyauterie qui nécessitent un retrait rapide et facile pour inspection ou remplacement.
Une bride à recouvrement est utilisée avec un embout correspondant inséré à l'intérieur. Le principal avantage de ce type de bride est qu'une fois le tuyau soudé à l'extrémité insérée, la bride peut alors tourner pour faciliter l'alignement des trous de boulonnage. Les brides à recouvrement sont principalement utilisées dans les systèmes de tuyauterie nécessitant un démontage fréquent pour l'inspection et le nettoyage.
Brides à souder à douille en titane
De conception similaire aux brides coulissantes, mais avec un trou contre-alésé pour accepter les tuyaux. Le diamètre des trous restants est le même que le diamètre intérieur du tuyau. Le soudage d'angle autour du moyeu de la bride relie la bride au tuyau. Le soudage par intervalles en option peut être utilisé pour les applications à fortes contraintes. Sa plus grande utilisation est dans les systèmes à haute pression, tels que les conduites hydrauliques et à vapeur.
Brides à enfiler en titane
Glissez à travers le tuyau, puis soudez de l'intérieur et de l'extérieur pour fournir une résistance suffisante et éviter les fuites. Cette bride est utilisée par de nombreux utilisateurs à la place des cols à souder en raison de son moindre coût et du fait qu'elle nécessite moins de précision lors de la coupe des tuyaux. Les manchons coulissants ne sont généralement pas utilisés dans les applications à fortes contraintes en raison des moyeux bas et des fixations soudées.
Brides aveugles en titane

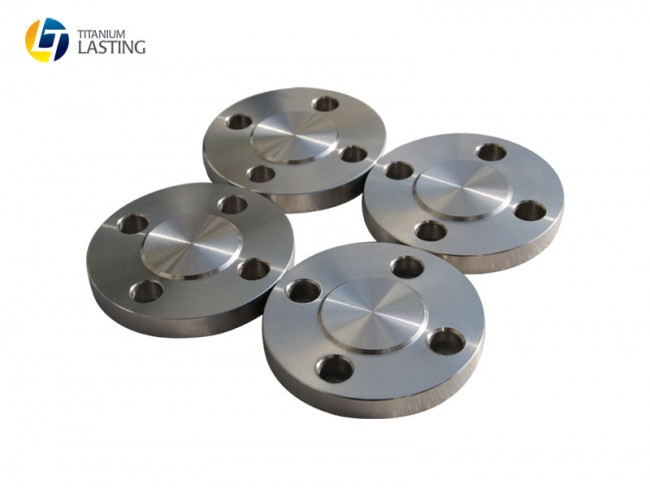

Les brides aveugles n'ont pas d'alésage et sont utilisées pour fermer les ouvertures dans les systèmes de tuyauterie ou les récipients. Il est conçu pour faciliter l’accès aux navires ou aux systèmes de tuyauterie à des fins d’inspection. Il peut être proposé avec ou sans hub au choix du constructeur. Les brides aveugles, en particulier celles de grande taille, sont le type de bride le plus sollicité en termes de pression interne et de charge de boulon.
Bride filetée en titane
Adapté aux environnements particuliers, son principal avantage est qu’il peut être raccordé à la canalisation sans soudure. Parfois, des soudures scellées sont également utilisées avec des connexions filetées. Bien que les brides filetées conviennent à la plupart des tailles et classes de pression, elles sont désormais utilisées presque exclusivement pour des tuyaux de plus petite taille. Les brides filetées ne conviennent pas aux tuyaux à paroi fine car il n'est pas possible de couper des filetages sur les tuyaux.
Application de brides en titane
Les brides en titane et les brides en alliage de titane sont principalement utilisées pour les tuyaux, vannes, pompes, pièces structurelles et pièces d'emboutissage résistantes à la corrosion, pièces de systèmes de dessalement d'eau de mer, échangeurs de chaleur chimiques, corps de pompe, tours de distillation, tours de refroidissement, accessoires d'interface fluide tels que agitateurs. Dans de nombreux médias, les brides en titane ont une excellente capacité anticorrosion, une résistance aux acides et aux alcalis, une longue durée de vie, une faible densité, une haute résistance, un équipement léger, une surface lisse, un faible coefficient d'encrassement, etc., et peuvent atteindre un rendement élevé et des économies d'énergie dans l'application.
Fabricant et fournisseur de brides en titane
Un nouveau matériau durable (Lasting Titanium) est l'un des principaux fabricants et fournisseurs de brides en titane, dans une large gamme de tailles, de qualités et de spécifications. Nous fournissons également des plaques de titane, des barres rondes en titane, du fil de titane, du dessin en titane et d'autres produits en titane.
Foire aux questions
Q1 : À quelles normes internationales vos brides en titane sont-elles conformes et quelles pressions nominales sont prises en charge ?
Nos brides en titane sont fabriquées en stricte conformité avec la norme ASTM B381 (Spécification standard pour les pièces forgées en titane et en alliage de titane), couvrant des matériaux tels que TA1(GR1), TA2(GR2), TA9(GR7) et TA10(GR12). Les spécifications des brides sont conformes aux normes de brides de tuyaux telles que ASME B16.5 ou ASME B16.47. Nous pouvons également fournir sur demande des brides répondant à des normes nationales spécifiques telles que DIN, JIS et GB. Un certificat matériau EN 10204 3.1 est fourni avec chaque expédition.
Q2 : Quels sont les avantages des brides en titane par rapport aux brides en acier inoxydable dans les environnements chimiques et marins ?
Les principaux avantages des brides en titane dans les environnements difficiles sont :
Résistance exceptionnelle à la corrosion : le titane offre une résistance bien supérieure à l'eau de mer, au chlore-alcali, au chlore humide et à divers milieux acides par rapport à l'acier inoxydable 304/316, empêchant efficacement les piqûres et la fissuration par corrosion sous contrainte, prolongeant ainsi considérablement la durée de vie de l'équipement.
Rapport résistance/poids élevé : Avec une densité de seulement 60 % de celle de l'acier mais une résistance comparable, il réduit considérablement le poids des systèmes de tuyauterie, ce qui le rend particulièrement adapté aux plates-formes offshore et aux navires marins.
Non magnétique : Idéal pour les instruments de précision ou les applications industrielles spécifiques avec des restrictions magnétiques strictes.
Q3 : Quels types de brides en titane proposez-vous ? Comment puis-je choisir entre les brides à col soudé (WN) et à joint à recouvrement (LJ) ?
Nous proposons une gamme complète de brides en titane, notamment Weld Neck (WN), Lap Joint (LJ), Blind, Socket Weld et autres.
Brides à souder (WN) : adaptées aux conditions de haute pression, de haute température ou de vibrations sévères. Ils transfèrent les contraintes directement à travers la soudure, offrant ainsi la plus grande fiabilité.
Brides à joint à recouvrement (LJ) : constituées d'une extrémité tronquée en titane associée à une bride de support en acier. Ils sont plus économiques et l'extrémité tronquée permet une rotation pour faciliter l'alignement des trous de boulons, ce qui les rend adaptés aux applications nécessitant un démontage fréquent ou lorsque le budget est un problème, à condition qu'une pression extrême ne soit pas impliquée.
Q4 : Quelle est la gamme de tailles et le processus de fabrication de vos brides en titane ?
Nous pouvons fournir une large gamme de tailles allant de 1/2' à 80' (DN10 à DN600). Le principal processus de fabrication est le forgeage, qui garantit un écoulement complet des grains et des propriétés mécaniques supérieures à celles des brides coulées. La surface est généralement tournée ou décapée, et la face d'étanchéité peut être usinée selon des configurations RF (face surélevée), FF (face plate) ou RTJ (joint de type anneau) pour répondre aux différentes exigences d'étanchéité des joints.
Q5 : Pouvez-vous fournir des brides en titane personnalisées et non standard ?
Oui. Nous prenons en charge la production de tailles non standard, de classes de pression spéciales ou de nuances d'alliage spécifiques (par exemple TC4/GR5) en fonction de vos dessins ou de vos exigences techniques. Nous proposons également des services d'usinage, tels que l'usinage de cols à des longueurs spécifiques, une préparation spéciale de chanfrein ou un perçage, pour nous adapter à votre système de tuyauterie existant.
