Les pièces forgées en titane sont des composants essentiels dans diverses industries, notamment les applications aérospatiales, automobiles et médicales. La qualité et la certification de ces pièces forgées sont primordiales pour garantir la sécurité, la fiabilité et les performances. Cet article approfondira les méthodes et les normes utilisées pour vérifier la qualité des pièces forgées en titane, l'importance de la certification et les processus impliqués pour garantir que ces matériaux répondent aux exigences strictes de l'industrie.

Comprendre le forgeage du titane

Qu’est-ce que le forgeage du titane ?

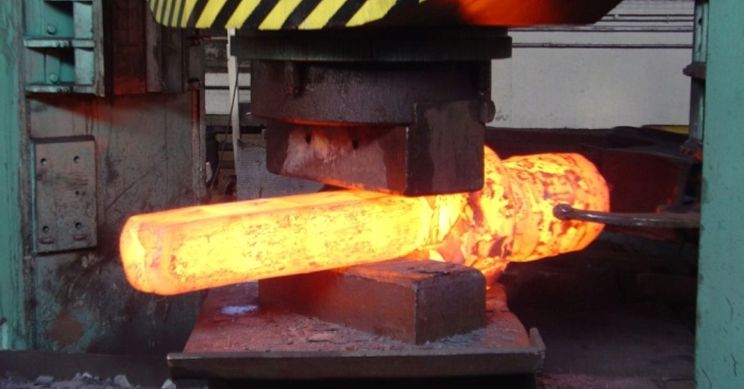

Le forgeage du titane est un processus de fabrication qui consiste à façonner le titane en appliquant des forces de compression. Ce procédé améliore les propriétés mécaniques du matériau, le rendant plus solide et plus durable. Les pièces forgées en titane sont souvent utilisées dans des applications où des rapports résistance/poids élevés et une résistance à la corrosion sont essentiels. Le processus de forgeage consiste généralement à chauffer le titane jusqu'à ce qu'il soit malléable, puis à appliquer une pression pour lui donner la forme souhaitée. Cette méthode améliore non seulement l'intégrité structurelle du matériau, mais affine également sa structure de grain, ce qui se traduit par des propriétés mécaniques supérieures à celles du titane coulé.

La polyvalence des pièces forgées en titane leur permet d'être utilisées dans un large éventail d'applications, des composants aéronautiques aux implants médicaux. Dans l’aérospatiale, par exemple, les pièces forgées en titane sont utilisées dans des pièces critiques telles que les composants du train d’atterrissage et des moteurs, où la résistance et le poids sont cruciaux. Dans le domaine médical, la biocompatibilité du titane en fait un choix idéal pour les implants et les prothèses.

Importance de la qualité dans le forgeage du titane

La qualité des pièces forgées en titane a un impact direct sur les performances et la sécurité du produit final. Les défauts dans le processus de forgeage peuvent entraîner des pannes catastrophiques, en particulier dans les applications critiques telles que l'aérospatiale et les dispositifs médicaux. Par conséquent, des mesures rigoureuses d’assurance qualité sont nécessaires pour garantir que les pièces forgées en titane répondent aux spécifications et normes requises.

L'assurance qualité dans le forgeage du titane englobe divers aspects, notamment la sélection des matières premières, le processus de forgeage lui-même et l'inspection finale des produits. Chaque étape de la production doit être soigneusement surveillée pour éviter les défauts qui pourraient compromettre l'intégrité des pièces forgées. Par exemple, les impuretés présentes dans le titane brut peuvent entraîner des faiblesses dans le produit final, tandis que des techniques de forgeage inappropriées peuvent entraîner des contraintes internes susceptibles de provoquer une défaillance sous charge.

Méthodes clés pour vérifier la qualité du forgeage du titane

1. Contrôles non destructifs (CND)

Les tests non destructifs sont une méthode cruciale pour évaluer l’intégrité des pièces forgées en titane sans causer de dommages. Diverses techniques CND peuvent être utilisées, notamment :

- Test par ultrasons : Cette méthode utilise des ondes sonores à haute fréquence pour détecter les défauts internes et mesurer l'épaisseur du matériau. Il est efficace pour identifier les fissures, les vides et les inclusions dans la structure du titane. Les tests par ultrasons sont particulièrement utiles car ils peuvent fournir des informations détaillées sur l’état interne du matériau sans altérer ses propriétés.

- Tests radiographiques : les rayons X ou gamma sont utilisés pour créer des images de la structure interne des pièces forgées. Cette technique permet d'identifier les défauts internes qui peuvent ne pas être visibles en surface. Les tests radiographiques sont largement utilisés dans les industries où la sécurité est primordiale, car ils peuvent révéler des problèmes pouvant entraîner des pannes catastrophiques.

- Test de particules magnétiques : Cette méthode est utilisée pour détecter les défauts de surface et proches de la surface des matériaux ferromagnétiques. Il s’agit d’appliquer un champ magnétique et d’utiliser des particules de fer pour révéler les défauts. Les tests de particules magnétiques sont particulièrement utiles pour identifier les fissures et autres imperfections de surface qui pourraient compromettre les performances des pièces forgées.

2. Tests de propriétés mécaniques

Les tests de propriétés mécaniques sont essentiels pour vérifier que les pièces forgées en titane répondent aux spécifications de résistance et de ductilité requises. Les tests clés comprennent :

- Test de traction : ce test mesure la réponse du matériau à la tension, fournissant des données sur la limite d'élasticité, la résistance à la traction ultime et l'allongement. Pour le titane, des normes spécifiques dictent les valeurs minimales acceptables pour ces propriétés. Les essais de traction sont essentiels pour comprendre comment le matériau se comportera sous charge, ce qui est particulièrement important dans les applications où la sécurité est une préoccupation.

- Tests de dureté : Les tests de dureté, tels que Brinell ou Rockwell, évaluent la résistance du matériau à la déformation. Ces informations sont essentielles pour les applications où la résistance à l'usure est un problème. Les tests de dureté peuvent également fournir des informations sur la microstructure du matériau et l'historique de son traitement, aidant ainsi à identifier tout problème potentiel.

- Test d'impact : Ce test évalue la ténacité du matériau en mesurant sa capacité à absorber l'énergie lors de la rupture. Ceci est particulièrement important pour les applications soumises à des charges dynamiques. Les tests d'impact permettent de garantir que les pièces forgées en titane peuvent résister à des forces soudaines sans défaillance, ce qui est crucial dans de nombreuses applications industrielles.

3. Inspection métallographique

L'inspection métallographique consiste à examiner la microstructure des pièces forgées en titane pour évaluer leur qualité. Ce processus comprend généralement :

- Préparation des échantillons : les échantillons sont coupés, broyés, polis et gravés pour révéler la microstructure. Une bonne préparation des échantillons est essentielle pour obtenir des résultats précis, car toute imperfection introduite au cours de ce processus peut affecter les résultats.

- Examen microscopique : Les échantillons préparés sont examinés au microscope pour identifier la structure des grains, la répartition des phases et toute anomalie pouvant affecter les performances. Cette inspection aide à comprendre comment le processus de forgeage a influencé les propriétés du matériau et peut indiquer des problèmes potentiels tels qu'un traitement thermique inapproprié ou une contamination.

L'inspection métallographique est un outil puissant pour l'assurance qualité, car elle donne un aperçu de l'historique et du traitement du matériau. En analysant la microstructure, les fabricants peuvent identifier tout écart par rapport aux normes attendues et prendre des mesures correctives pour garantir une qualité constante.

4. Analyse de la composition chimique

La vérification de la composition chimique des pièces forgées en titane est essentielle pour garantir qu'elles répondent aux normes de l'industrie. Les techniques utilisées pour l’analyse chimique comprennent :

- Analyse spectrale : Cette méthode permet une évaluation rapide et précise de la composition élémentaire des pièces forgées en titane. Il permet de vérifier que le matériau est conforme aux qualités et normes spécifiées. L'analyse spectrale est particulièrement utile pour détecter les éléments traces qui pourraient affecter les performances du matériau.

- Fluorescence des rayons X (XRF) : La XRF est une technique non destructive qui permet de déterminer rapidement la composition élémentaire des matériaux, ce qui la rend utile pour le contrôle qualité des pièces forgées en titane. Cette méthode permet une analyse en temps réel, permettant aux fabricants de prendre des décisions immédiates concernant la qualité des matériaux.

L'analyse de la composition chimique est essentielle pour garantir que les pièces forgées en titane répondent aux spécifications requises pour les applications prévues. Des écarts de composition peuvent entraîner des problèmes de performances importants, rendant cette étape essentielle dans le processus d'assurance qualité.

5. Inspection de l'état de la surface

L’état de surface des pièces forgées en titane est critique pour leurs performances. Les inspections portent généralement sur :

- Inspection visuelle : Un examen visuel approfondi peut révéler des défauts de surface tels que des fissures, des plis ou des inclusions. L’inspection visuelle constitue souvent la première ligne de défense en matière de contrôle qualité, permettant l’identification rapide de problèmes évidents.

- Mesure de rugosité de surface : Cette évaluation garantit que l'état de surface répond aux spécifications requises pour l'application prévue. La rugosité de la surface peut avoir un impact significatif sur les performances des pièces forgées en titane, en particulier dans les applications où des tolérances strictes sont nécessaires.

L'inspection de l'état de surface est essentielle pour garantir que les pièces forgées en titane fonctionneront comme prévu dans les applications prévues. En identifiant et en corrigeant les défauts de surface, les fabricants peuvent améliorer la fiabilité et la longévité de leurs produits.

Normes de certification pour les pièces forgées en titane

1. Normes de l'industrie

Les pièces forgées en titane doivent être conformes à diverses normes industrielles pour garantir la qualité et la sécurité. Les normes clés comprennent :

- ASTM B381 : Cette norme couvre les spécifications des pièces forgées en titane et en alliages de titane, détaillant les exigences en matière de composition chimique, de propriétés mécaniques et de méthodes d'essai. La conformité à la norme ASTM B381 est essentielle pour les fabricants cherchant à démontrer la qualité et la fiabilité de leurs produits.

- ASME SB-381 : Semblable à l'ASTM B381, cette spécification décrit les exigences relatives au titane recuit et aux pièces forgées en titane, garantissant qu'elles sont exemptes de défauts et répondent aux critères de performance. Le respect de ces normes est crucial pour les fabricants de secteurs tels que l'aérospatiale et la défense, où la sécurité est primordiale.

2. Systèmes de gestion de la qualité

Les fabricants de pièces forgées en titane mettent souvent en œuvre des systèmes de gestion de la qualité (QMS) pour garantir une qualité constante. Ces systèmes comprennent généralement :

- Certification ISO 9001 : Cette norme internationalement reconnue décrit les exigences d'un système de gestion de la qualité, garantissant que les organisations répondent systématiquement aux exigences des clients et aux exigences réglementaires. La certification ISO 9001 démontre un engagement envers la qualité et l'amélioration continue.

- Accréditation NADCAP : Le Programme national d'accréditation des entrepreneurs de l'aérospatiale et de la défense (NADCAP) fournit une approche standardisée de l'assurance qualité dans la fabrication aérospatiale, y compris les pièces forgées en titane. L'accréditation NADCAP est souvent exigée par les grands constructeurs aérospatiaux et sert de gage de qualité et de fiabilité.

3. Traçabilité et documentation

La traçabilité est cruciale dans l’industrie du forgeage du titane. Les fabricants doivent conserver des enregistrements détaillés de :

- Sources matérielles : la documentation doit inclure l'origine des matières premières, y compris les sources des lingots et l'historique du traitement. Cette traçabilité garantit que tous les matériaux peuvent être comptabilisés et vérifiés.

- Résultats des inspections et des tests : tous les résultats des tests et des inspections doivent être documentés pour fournir un dossier complet d'assurance qualité. Cette documentation est essentielle pour démontrer la conformité aux normes de l’industrie et pour résoudre tout problème potentiel pouvant survenir.

- Documentation de certification : les certificats de conformité et autres documents pertinents doivent être facilement disponibles pour démontrer le respect des normes de l'industrie. Cette documentation est essentielle pour maintenir la confiance des clients et garantir que les produits répondent aux spécifications requises.

Conclusion

Vérifier la qualité et la certification des Les pièces forgées en titane sont un processus à multiples facettes qui implique diverses méthodes de test, le respect des normes industrielles et une documentation méticuleuse. En mettant en œuvre des mesures rigoureuses d’assurance qualité, les fabricants peuvent garantir que leurs pièces forgées en titane répondent aux normes de performance et de sécurité les plus élevées. Cet engagement envers la qualité améliore non seulement la fiabilité des produits, mais renforce également la confiance avec les clients et les parties prenantes des secteurs critiques.

Foire aux questions

1. Quelles sont les méthodes de test courantes pour les pièces forgées en titane ?

Les méthodes de test courantes comprennent les tests non destructifs (CND), les tests de propriétés mécaniques, l'inspection métallographique, l'analyse de la composition chimique et l'inspection de l'état de surface.

2. Pourquoi l’inspection métallographique est-elle importante ?

L'inspection métallographique permet d'évaluer la microstructure des pièces forgées en titane, révélant des informations sur la structure des grains et les défauts potentiels susceptibles d'affecter les performances.

3. Quelles normes régissent les pièces forgées en titane ?

Les normes clés incluent ASTM B381 et ASME SB-381, qui décrivent les spécifications relatives à la composition chimique, aux propriétés mécaniques et aux méthodes de test.

4. Comment la composition chimique des pièces forgées en titane est-elle analysée ?

La composition chimique est généralement analysée à l'aide de techniques d'analyse spectrale et de fluorescence X (XRF) pour garantir la conformité aux qualités spécifiées.

5. Quel rôle joue la traçabilité dans la certification du forgeage du titane ?

La traçabilité garantit que tous les matériaux et processus peuvent être suivis, fournissant ainsi un enregistrement complet de l'assurance qualité et de la conformité aux normes de l'industrie.
