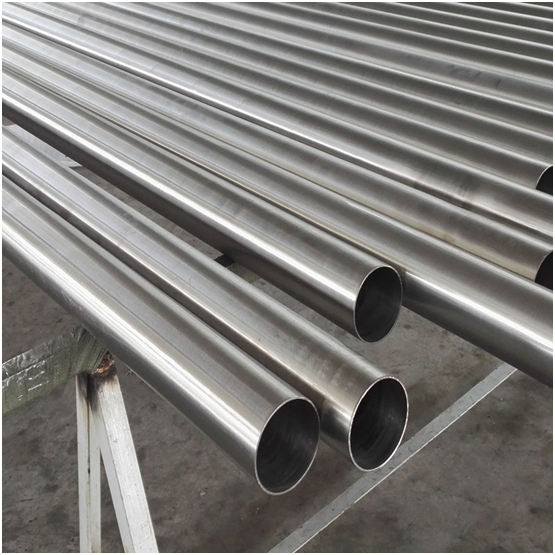

Introdução aos tubos soldados de titânio ASTM B862 grau 7
ASTM B862 é uma especificação padrão que cobre tubos soldados de titânio e ligas de titânio usados principalmente nas indústrias química, aeroespacial e marítima. A liga de titânio grau 7 é uma liga de titânio comercialmente pura com uma pequena adição de paládio, o que aumenta significativamente sua resistência à corrosão, especialmente em ambientes redutores e oxidantes.
O que é liga de titânio grau 7?
O titânio grau 7 é essencialmente titânio grau 2 com 0,12-0,25% de paládio adicionado. Este elemento de liga menor melhora a resistência à corrosão em frestas e à corrosão sob tensão, tornando-o ideal para ambientes industriais agressivos.
Por que escolher tubos soldados?
Os tubos soldados oferecem dimensões precisas, qualidade consistente e economia em comparação com tubos sem costura. O processo de fabricação permite comprimentos maiores e dimensões customizadas, cruciais para instalações industriais.
Composição Química e Propriedades Mecânicas
Compreender a composição química e o desempenho mecânico dos tubos soldados de titânio Grau 7 é essencial para apreciar suas vantagens industriais.
Composição Química
- Titânio (Ti): Equilíbrio
- Paládio (Pd): 0,12-0,25%
- Oxigênio (O): ≤ 0,40%
- Ferro (Fe): ≤ 0,30%
- Carbono (C): ≤ 0,08%
- Nitrogênio (N): ≤ 0,03%
- Hidrogênio (H): ≤ 0,015%
A adição de paládio aumenta a resistência à corrosão sem comprometer as excelentes propriedades mecânicas do titânio comercialmente puro.
Propriedades Mecânicas
- Resistência à tração: Aproximadamente 50.000 psi (345 MPa)
- Resistência ao rendimento: Aproximadamente 40.000 psi (275 MPa)
- Alongamento: 20-30%
- Dureza: Normalmente 150 HV
Essas propriedades tornam os tubos soldados de titânio grau 7 fortes, mas flexíveis o suficiente para suportar tensões industriais.
Resistência à corrosão: a vantagem final
Um dos benefícios mais significativos dos tubos soldados de titânio ASTM B862 Grau 7 é sua excelente resistência à corrosão.
Resistência a ambientes redutores e oxidantes
A adição de paládio protege o titânio da corrosão em fendas e corrosão em meios agressivos, como ácido sulfúrico, ácido clorídrico e água do mar.
[Inserir imagem: comparação de testes de corrosão entre titânio de grau 2 e grau 7]
Resistência à fissuração por corrosão sob tensão
Tubos soldados de titânio grau 7 apresentam notável resistência à corrosão sob tensão, um modo de falha comum em muitos metais expostos a produtos químicos agressivos.
Impacto Industrial
Essa resistência à corrosão se traduz em vida útil mais longa, custos de manutenção reduzidos e maior segurança em plantas de processamento químico, geração de energia e aplicações marítimas.
Resistência e durabilidade em ambientes adversos
Apesar de serem leves, os tubos soldados de titânio Grau 7 apresentam excelente resistência e durabilidade.
Alta relação resistência/peso
As ligas de titânio fornecem resistência comparável a muitos aços, mas com quase metade do peso, tornando-as ideais para aplicações onde a redução de peso é crítica.
Resistência à fadiga
Esses tubos resistem à falha por fadiga sob carregamento cíclico, o que é vital nas indústrias aeroespacial e de geração de energia.
Resistência à temperatura
O titânio grau 7 mantém suas propriedades mecânicas em temperaturas elevadas de até aproximadamente 600°F (315°C), adequado para muitos processos industriais.
Benefícios leves e eficiência de custos
Carga Estrutural Reduzida
O uso de tubos soldados de titânio reduz o peso total dos sistemas de tubulação, diminuindo os requisitos de suporte estrutural e os custos de instalação.
Economia de custos a longo prazo
Embora o custo inicial do material seja superior ao dos metais convencionais, a longevidade e a baixa necessidade de manutenção dos tubos de titânio Grau 7 resultam em custos totais de ciclo de vida mais baixos.
Eficiência Energética
Sistemas de tubulação mais leves podem melhorar a eficiência energética no transporte e manuseio durante a instalação.
Processo de fabricação de tubos soldados de titânio grau 7
Preparação de Matéria Prima
Folhas ou bobinas de titânio Grau 7 de alta qualidade são adquiridas e inspecionadas quanto à pureza e propriedades mecânicas.
Técnicas de soldagem
Os métodos de soldagem comuns incluem soldagem TIG (Tungsten Inert Gas) e soldagem a laser, garantindo juntas fortes e sem defeitos.
[Inserir vídeo: Processo de soldagem TIG de tubos de titânio]
Tratamento Térmico e Acabamento
O tratamento térmico pós-soldagem melhora as propriedades mecânicas e alivia as tensões residuais. O acabamento superficial garante resistência à corrosão e apelo estético.
Aplicações Industriais Comuns
Processamento Químico
Amplamente utilizado em reatores, trocadores de calor e sistemas de tubulação que lidam com produtos químicos agressivos.
Geração de energia
Ideal para tubos condensadores e trocadores de calor em usinas nucleares e de combustíveis fósseis.
Indústria Marinha
Usado em sistemas de resfriamento de água do mar, usinas de dessalinização e plataformas offshore devido à excelente resistência à corrosão da água do mar.
Aeroespacial
Utilizado em linhas hidráulicas e componentes estruturais que requerem alta resistência e resistência à corrosão.
Manutenção e Longevidade
Os tubos soldados de titânio grau 7 requerem manutenção mínima devido à sua resistência à corrosão e durabilidade, reduzindo o tempo de inatividade e os custos operacionais.
Considerações ambientais e de segurança
O titânio não é tóxico e é biocompatível, o que o torna ecologicamente correto. Sua resistência à corrosão reduz o risco de vazamentos e contaminação em ambientes sensíveis.
Perguntas frequentes (FAQ)
Q1: Qual é a diferença entre tubos soldados de titânio Grau 2 e Grau 7?
A1: O Grau 7 contém paládio, aumentando a resistência à corrosão, especialmente em ambientes redutores, em comparação com o Grau 2, que é titânio comercialmente puro sem paládio.
Q2: Os tubos soldados de titânio Grau 7 podem ser usados em aplicações de água do mar?
A2: Sim, o titânio Grau 7 oferece excelente resistência à corrosão da água do mar, tornando-o adequado para ambientes marinhos.
Q3: Quais métodos de soldagem são comumente usados para tubos ASTM B862 Grau 7?
A3: Soldagem TIG e soldagem a laser são comumente usadas para garantir soldas fortes e de alta qualidade.
Q4: Como o custo dos tubos soldados de titânio Grau 7 se compara ao aço inoxidável?
A4: Os tubos de titânio são geralmente mais caros no início, mas oferecem maior vida útil e menores custos de manutenção, resultando em melhor valor do ciclo de vida.
Q5: Quais faixas de temperatura os tubos soldados de titânio Grau 7 podem suportar?
A5: Eles mantêm propriedades mecânicas até aproximadamente 600°F (315°C), adequadas para muitos processos industriais.
Conclusão
Tubos soldados de liga de titânio ASTM B862 Grau 7 fornecem resistência à corrosão, resistência e durabilidade incomparáveis para aplicações industriais exigentes. A sua natureza leve, combinada com excelentes propriedades mecânicas e longa vida útil, fazem deles uma escolha económica, apesar dos custos iniciais mais elevados. Seja nas indústrias de processamento químico, geração de energia, marinha ou aeroespacial, os tubos soldados de titânio Grau 7 oferecem desempenho confiável e segurança.
