Introduction aux fils de soudage en titane

Les fils de soudage en titane sont des consommables spécialisés utilisés dans les processus de soudage pour assembler des composants en titane et en alliage de titane. Ces fils doivent répondre à des normes chimiques et mécaniques strictes pour garantir l'intégrité du joint de soudure, ce qui est essentiel dans les applications où la défaillance n'est pas une option. Le fil de soudage agit comme un matériau d’apport qui fond et fusionne avec les métaux de base, créant ainsi une liaison solide qui maintient les propriétés du titane tout au long du joint.

Les fils de soudage en titane sont disponibles en différentes qualités et compositions, adaptées aux matériaux de base et aux méthodes de soudage spécifiques telles que le soudage à l'arc sous gaz tungstène (GTAW), le soudage à l'arc plasma (PAW) et le soudage au laser. Les fils sont fabriqués selon des diamètres et des finitions de surface précis pour optimiser l'alimentation et la stabilité du bain de fusion. La qualité du fil influence directement la facilité de soudage et les propriétés mécaniques finales du joint.

L'évolution de la technologie des fils de soudage en titane s'est concentrée sur l'amélioration de la pureté, des propriétés mécaniques et de la cohérence afin de minimiser les défauts tels que la porosité, les fissures et la contamination, qui peuvent compromettre la qualité de la soudure. Ces avancées garantissent que les soudures en titane répondent aux exigences rigoureuses des applications critiques, offrant sécurité et fiabilité.

Production de fil de soudage en titane : de l'éponge au fil

Préparation et fusion des matières premières

La production de fil de soudage en titane commence par une éponge de titane de haute pureté ou des lingots d'alliage. Ces matières premières subissent des processus de fusion tels que la refusion à l'arc sous vide (VAR) ou la fusion par faisceau d'électrons (EBM) pour produire de gros lingots avec une composition chimique uniforme et un minimum d'impuretés. Le processus de fusion est soigneusement contrôlé pour éviter toute contamination par des gaz et des éléments étrangers qui pourraient affaiblir la soudure.

Des techniques de fusion avancées garantissent l’élimination de l’oxygène, de l’azote et d’autres contaminants susceptibles de nuire à la qualité de la soudure. Le maintien de faibles niveaux d’éléments interstitiels est essentiel pour obtenir des soudures ductiles et solides. La pureté du titane à ce stade constitue la base des performances du fil dans les applications de soudage.

Travail à chaud et extrusion

Les lingots sont ensuite soumis à des processus de travail à chaud, notamment le forgeage, le laminage et l'extrusion. Ces étapes affinent la microstructure, améliorent les propriétés mécaniques et préparent le matériau au tréfilage. Le travail à chaud transforme les lingots en tiges ou en barres dont la granulométrie et l'orientation sont contrôlées, cruciales pour la ductilité et la résistance du fil.

L'extrusion à chaud transforme la billette de titane en tiges ou barres de plus petit diamètre, qui servent de produits intermédiaires pour le tréfilage. Ce processus permet également d’éliminer les défauts internes et d’obtenir une structure homogène.

Tréfilage et recuit

Le tréfilage est une étape critique au cours de laquelle la tige de titane est progressivement réduite en diamètre en la tirant à travers une série de filières. Ce processus de travail à froid augmente la résistance mais introduit également des contraintes résiduelles et une fragilité. Pour contrecarrer ces effets, le fil subit un recuit à température contrôlée, ce qui rétablit la ductilité et soulage les contraintes internes.

Le recuit permet également d’obtenir la microstructure et les propriétés mécaniques souhaitées pour des performances de soudage optimales. Le contrôle précis des paramètres de recuit garantit une qualité de fil constante, ce qui est essentiel pour des résultats de soudage reproductibles et fiables.

Traitement de surface et finition

La dernière étape consiste à nettoyer ou à polir la surface pour éliminer les oxydes, les lubrifiants et les contaminants. La finition de surface est cruciale car elle affecte la capacité d'alimentation pendant le soudage et la qualité du cordon de soudure. Une surface propre et lisse permet une alimentation constante du fil et réduit le risque d'instabilité de l'arc ou d'éclaboussures.

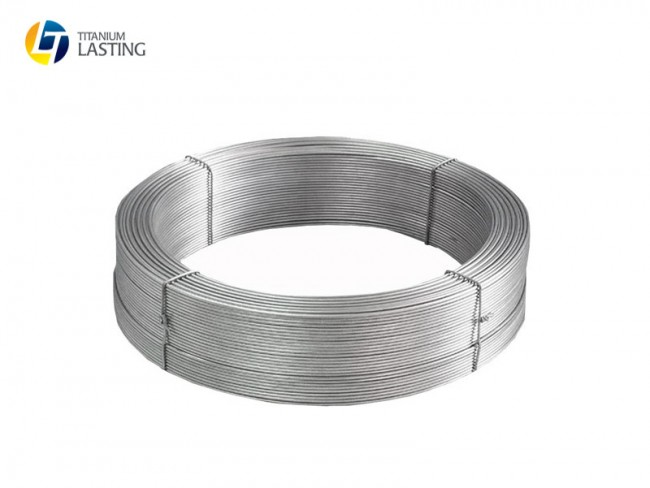

Les fils de soudage peuvent être fournis en longueurs droites, en bobines ou en bobines, avec des diamètres allant généralement de 0,04' à 0,2', selon l'application de soudage. L'emballage et la manipulation du fil jouent également un rôle dans la préservation de sa qualité de surface et dans la prévention des dommages avant utilisation.

Innovations dans la technologie des fils de soudage en titane

Fils d'alliage et composites

Les innovations récentes incluent le développement de fils de soudage en titane allié et de fils composites intégrant des éléments tels que l'aluminium, le vanadium, le molybdène et le palladium. Ces ajouts d'alliage adaptent les propriétés mécaniques, la résistance à la corrosion et la soudabilité à des applications spécifiques. Par exemple, l'ajout d'aluminium et de vanadium améliore la solidité et la résistance à la chaleur, ce qui rend les fils adaptés aux alliages de titane de qualité aérospatiale.

Les fils composites, produits en mélangeant des particules d'éponge de titane avec des éléments d'alliage en poudre et en les consolidant à l'état solide, permettent une production rentable de fils de soudure avec des compositions chimiques personnalisées. Cette approche permet aux fabricants d'optimiser la composition des fils pour obtenir des performances ciblées tout en maîtrisant les coûts.

Méthodes de fabrication avancées

Les nouvelles méthodes de fabrication se concentrent sur l’élimination des étapes de fusion pour réduire les coûts et améliorer l’homogénéité de l’alliage. Les techniques de traitement à l'état solide telles que le compactage à froid, le travail à chaud en dessous des températures de transition bêta et le laminage contrôlé produisent des fils de soudage dotés de microstructures et de propriétés mécaniques supérieures. Ces méthodes permettent d'éviter des problèmes tels que la ségrégation et la formation de grains grossiers qui peuvent survenir lors de la fonte.

Ces méthodes avancées atténuent également les problèmes tels que le grossissement et la ségrégation des particules, qui peuvent dégrader la qualité des soudures. Le résultat est un fil de soudage avec une cohérence améliorée et de meilleures performances dans des environnements de fabrication exigeants.

Revêtements et traitements de surface

Des traitements de surface innovants, notamment la passivation et les revêtements spécialisés, améliorent la capacité d'alimentation du fil et réduisent l'oxydation pendant le stockage et le soudage. Ces traitements améliorent la stabilité de l'arc et réduisent les projections, contribuant ainsi à des soudures plus propres. Certains revêtements fournissent également un pouvoir lubrifiant, facilitant une alimentation en fil plus fluide dans les systèmes de soudage automatisés.

De telles améliorations de surface sont particulièrement utiles dans les opérations de soudage à grande vitesse ou robotisées, où une alimentation constante du fil et un comportement de l'arc sont essentiels au maintien de la qualité et de la productivité du soudage.

Avantages de l'utilisation de fils de soudage en titane dans la fabrication moderne

Qualité et résistance de soudure supérieures

Les fils de soudage en titane permettent de réaliser des soudures présentant une excellente résistance mécanique, égale ou supérieure à celle du métal de base. La pureté et la chimie contrôlée des fils réduisent les risques de défauts tels que la porosité et la fissuration. Cela garantit que les joints soudés conservent l’intégrité et les performances requises dans les applications critiques pour la sécurité.

Résistance améliorée à la corrosion

Les soudures réalisées avec des fils de titane de haute qualité maintiennent la résistance inhérente à la corrosion du titane, essentielle pour les applications dans les environnements marins, chimiques et biomédicaux. Le métal fondu forme une couche d'oxyde stable qui protège contre les agents agressifs, prolongeant ainsi la durée de vie des composants fabriqués.

Biocompatibilité améliorée

Pour les implants et dispositifs médicaux, les fils de soudage avec des compositions d'alliage précises garantissent que les soudures sont biocompatibles et sûres pour une implantation à long terme. Ceci est essentiel pour les implants qui doivent s’intégrer aux tissus humains sans provoquer de réactions indésirables.

Productivité et efficacité accrues

Les progrès en matière de qualité du fil d'alimentation et de finition de surface améliorent l'alimentation et la stabilité de l'arc, réduisant ainsi les temps d'arrêt et augmentant la vitesse de soudage. Cela conduit à un débit plus élevé et à des coûts de production inférieurs, rendant le soudage du titane plus accessible pour la fabrication à grande échelle.

Polyvalence dans tous les processus de soudage

Les fils de soudage en titane sont compatibles avec diverses techniques de soudage, notamment le GTAW, le PAW, le soudage au laser et la fabrication additive à l'arc filaire, offrant ainsi une flexibilité pour différents besoins de fabrication. Cette polyvalence permet aux fabricants de choisir la méthode de soudage optimale pour chaque application tout en utilisant une qualité de fil constante.

Applications des fils de soudage en titane

Industrie aérospatiale

Les fils de soudage en titane sont largement utilisés pour fabriquer et réparer des composants d’avions tels que des cellules, des pièces de moteur et des trains d’atterrissage. La capacité des fils à produire des soudures solides et résistantes à la corrosion est essentielle pour la sécurité et les performances. L’industrie aérospatiale exige des matériaux et des procédés répondant à des normes de certification strictes, et les fils de soudage en titane ont prouvé leur fiabilité à cet égard.

Dispositifs médicaux et implants

Dans le domaine médical, les fils de soudure en titane facilitent la fabrication d’implants, d’instruments chirurgicaux et de prothèses aux propriétés mécaniques et biocompatibles précises. Les implants personnalisés produits par soudage garantissent de meilleurs résultats pour les patients et des temps de récupération plus rapides.

Équipements Chimiques et Pétrochimiques

Les fils de soudage permettent l'assemblage de composants en titane exposés à des produits chimiques agressifs et à des environnements corrosifs, garantissant ainsi une longue durée de vie et une fiabilité. La résistance du titane à la fissuration par corrosion sous contrainte induite par les chlorures le rend idéal pour les échangeurs de chaleur, les tuyauteries et les réacteurs.

Génie maritime

Les structures et navires marins bénéficient de soudures en titane qui résistent à la corrosion de l’eau de mer et aux contraintes mécaniques, prolongeant ainsi la durée de vie opérationnelle. Les fils de soudage utilisés dans la fabrication sous-marine et offshore doivent maintenir leur intégrité dans des conditions extrêmes.

Fabrication additive

Les fils de soudage en titane sont de plus en plus utilisés comme matière première dans la fabrication additive à arc filaire (WAAM) et d’autres procédés d’impression 3D pour construire couche par couche des composants complexes en titane. Cette application étend les possibilités de pièces personnalisées, légères et à haute résistance.

Meilleures pratiques d'utilisation des fils de soudage en titane

Stockage et manipulation appropriés

Les fils de titane doivent être stockés dans des environnements propres et secs pour éviter toute contamination et oxydation. La manipulation avec des gants et des outils propres préserve la qualité de la surface. Évitez l'exposition à l'humidité et aux huiles qui peuvent dégrader les performances du fil.

Paramètres de soudage corrects

L'optimisation des paramètres de soudage tels que le courant, la tension et la composition du gaz de protection est essentielle pour obtenir des soudures sans défauts. Les gaz de protection comme l'argon de haute pureté protègent le bain de soudure de la contamination atmosphérique.

Traitements avant et après soudage

Le nettoyage avant soudage élimine les contaminants de surface, tandis que les traitements thermiques après soudage soulagent les contraintes résiduelles et améliorent les propriétés mécaniques. Ces traitements améliorent la longévité et la fiabilité des joints soudés.

Contrôle qualité et inspection

Une inspection régulière à l'aide de méthodes de contrôle non destructives telles que les tests par ultrasons, la radiographie et le ressuage garantit l'intégrité des soudures et la conformité aux normes de l'industrie. Un contrôle qualité cohérent est vital pour les applications critiques.

Foire aux questions (FAQ)

Q1 : Quelles sont les qualités courantes de fil de soudage en titane ?

A1 : Les qualités courantes incluent ERTi-1 (commercialement pur), ERTi-2 (grade 2), ERTi-5 (Ti-6Al-4V) et ERTi-9 (Ti-3Al-2,5V).

Q2 : En quoi le fil de soudage en titane diffère-t-il du fil de titane utilisé dans d’autres applications ?

A2 : Les fils de soudage ont une chimie contrôlée et une finition de surface optimisée pour les processus de soudage, tandis que d'autres fils peuvent être conçus pour le formage ou l'usinage.

Q3 : Les fils de soudage en titane peuvent-ils être utilisés pour la fabrication additive ?

A3 : Oui, les fils de soudage en titane sont largement utilisés comme matière première dans la fabrication additive à arc filaire (WAAM) et d’autres méthodes d’impression 3D.

Q4 : Quels sont les principaux défis liés au soudage du titane ?

A4 : Les défis comprennent la prévention de la contamination, le contrôle de l'apport de chaleur et la gestion des contraintes résiduelles pour éviter les fissures.

Q5 : Quelle est l'importance de la finition de surface du fil de soudage en titane ?

A5 : La finition de surface affecte l'avance, la stabilité de l'arc et la qualité de la soudure ; des fils propres et polis sont préférés.

Conclusion

Innovations dans La production et la technologie des fils de soudage en titane ont considérablement amélioré la qualité des soudures, l'efficacité et la polyvalence des applications dans la fabrication moderne. En tirant parti de méthodes de fabrication avancées, de techniques d'alliage et de traitements de surface, les fils de soudage en titane offrent désormais des propriétés mécaniques supérieures, une résistance à la corrosion et une biocompatibilité essentielles pour les industries exigeantes. À mesure que les technologies de fabrication continuent d'évoluer, les fils de soudage en titane resteront un élément essentiel de la fabrication de composants en titane hautes performances, fiables et rentables.
