Introducción al titanio de grado 5
El titanio de grado 5, comúnmente conocido como Ti-6Al-4V, es un logro supremo en ingeniería metalúrgica. Esta aleación de titanio alfa-beta, que comprende 90 % titanio, 6 % aluminio y 4 % vanadio, se ha ganado el apodo de 'caballo de batalla' de las aleaciones de titanio debido a su excepcional versatilidad y rendimiento en una multitud de industrias. La combinación sinérgica de estos elementos da como resultado un material que ofrece un equilibrio incomparable entre fuerza, peso y resistencia a la corrosión.
Contexto histórico
El desarrollo del titanio de grado 5 en la década de 1950 marcó un hito importante en la ciencia de los materiales. Inicialmente concebido para aplicaciones aeroespaciales, su potencial rápidamente se hizo evidente en varios sectores. La creación de la aleación fue impulsada por la necesidad de un material que pudiera soportar las condiciones extremas del vuelo a alta velocidad manteniendo la integridad estructural y minimizando el peso.
Propiedades de los tubos de titanio de grado 5
Resistencia y durabilidad
Los tubos de titanio de grado 5 exhiben características de resistencia notables. Con una resistencia a la tracción típica que oscila entre 895 y 1000 MPa, estos tubos superan a muchas aleaciones de acero y pesan significativamente menos. Esta alta relación resistencia-peso es crucial en aplicaciones donde cada gramo importa, como en la construcción de aviones o vehículos de exploración espacial.
El límite elástico de la aleación, normalmente entre 828 y 924 MPa, garantiza que los tubos de titanio de grado 5 puedan soportar cargas sustanciales sin deformación permanente. Esta propiedad es particularmente valiosa en aplicaciones estructurales donde es fundamental mantener la estabilidad dimensional bajo tensión.
Resistencia a la corrosión
La resistencia a la corrosión de los tubos de titanio de grado 5 es nada menos que excepcional. Esta aleación forma una película de óxido estable, continua y muy adherente en su superficie cuando se expone al oxígeno. Este fenómeno natural, conocido como pasivación, proporciona una barrera sólida contra diversos medios corrosivos.
En ambientes marinos, los tubos de titanio de grado 5 exhiben casi inmunidad a la corrosión del agua salada, superando incluso a los aceros inoxidables de alta calidad. Esta resistencia se extiende a muchos ácidos, álcalis y soluciones de cloro, lo que hace que estos tubos sean ideales para equipos de procesamiento químico y aplicaciones en alta mar.
Tratabilidad térmica
La capacidad de tratar térmicamente los tubos de titanio de grado 5 los diferencia de muchos otros materiales. Mediante procesos de calentamiento y enfriamiento cuidadosamente controlados, las propiedades mecánicas de estos tubos se pueden ajustar para cumplir con los requisitos de aplicaciones específicas.
El tratamiento y envejecimiento en solución (STA) es un proceso de tratamiento térmico común para el titanio de grado 5. Este proceso implica calentar el material a temperaturas de alrededor de 955°C, seguido de un rápido enfriamiento y posterior envejecimiento a temperaturas más bajas. El resultado es un aumento significativo de la fuerza, a menudo acompañado de una mayor resistencia a la fatiga.
Resistencia a la fatiga
El comportamiento a la fatiga de los tubos de titanio de grado 5 es excepcional, especialmente en comparación con otros metales estructurales. Estos tubos pueden soportar una gran cantidad de ciclos de tensión antes de fallar, un factor crítico en aplicaciones que involucran cargas repetidas, como componentes de trenes de aterrizaje de aviones o piezas de motores de alto rendimiento.
La resistencia de la aleación a la propagación de grietas mejora aún más su rendimiento ante la fatiga. Esta propiedad se atribuye a su microestructura, que impide efectivamente el movimiento de dislocaciones y el crecimiento de microfisuras.
Biocompatibilidad
La biocompatibilidad del titanio de grado 5 es un factor clave en su adopción generalizada en el campo médico. El cuerpo humano muestra una notable tolerancia a esta aleación, con un riesgo mínimo de reacciones alérgicas o rechazo. Esta aceptación por parte de los sistemas biológicos se debe a la formación de una capa de óxido estable en la superficie, que impide la liberación de iones metálicos a los tejidos circundantes.
En los implantes ortopédicos, como los reemplazos de cadera, los tubos de titanio de grado 5 proporcionan una combinación de resistencia, bajo módulo elástico (que ayuda a la distribución de la carga) y excelentes propiedades de osteointegración. La capacidad del material para unirse al tejido óseo promueve una curación más rápida y una estabilidad a largo plazo de los implantes.
Procesos de fabricación de tubos de titanio de grado 5
Extrusión
La extrusión es un método principal para producir tubos de titanio de grado 5. Este proceso implica calentar el tocho de titanio a temperaturas de alrededor de 900-950 °C y forzarlo a pasar a través de un troquel para crear la forma de tubo deseada. El proceso de extrusión a alta temperatura del titanio requiere equipos especializados debido a la reactividad del material y su alta resistencia a temperaturas elevadas.
La extrusión en caliente permite una deformación significativa del material, lo que permite la producción de formas transversales complejas. El proceso también ayuda a refinar la estructura del grano de la aleación, contribuyendo a mejorar las propiedades mecánicas.
Trabajo en frío
Se emplean procesos de trabajo en frío, como el estirado en frío y el peregrinaje en frío, para refinar las dimensiones y mejorar las propiedades mecánicas de los tubos de titanio de grado 5. Estos procesos implican deformar el material a temperatura ambiente, lo que induce el endurecimiento por trabajo y el alargamiento del grano.
El trabajo en frío puede aumentar la resistencia de los tubos de titanio de grado 5 hasta en un 30 %, aunque con cierta reducción de la ductilidad. El proceso también mejora el acabado de la superficie y la precisión dimensional, lo que lo hace crucial para aplicaciones que requieren tolerancias estrictas.
Producción de tubos sin costura
La producción de tubos de titanio de grado 5 sin costura implica un proceso de varios pasos que comienza con la extrusión en caliente o la perforación de un tocho sólido. La forma hueca resultante se somete luego a una serie de operaciones de trabajo en frío y en caliente para lograr las dimensiones y propiedades finales.
Un método común es el proceso de perforación rotativa, en el que un tocho de titanio calentado se hace girar y se fuerza sobre un mandril de perforación. Esto crea una carcasa hueca que posteriormente se procesa mediante operaciones de laminado para refinar su forma y espesor de pared.
Tratamiento térmico
El tratamiento térmico es un paso fundamental para optimizar las propiedades de los tubos de titanio de grado 5. Los procesos de tratamiento térmico más comunes incluyen:
Recocido : Realizado a temperaturas entre 700 y 785 °C, el recocido alivia las tensiones internas, mejora la ductilidad y mejora la maquinabilidad.
Tratamiento de solución y envejecimiento (STA): este proceso de dos pasos implica calentar el material a aproximadamente 955 °C, enfriarlo y luego envejecer a temperaturas de alrededor de 480-595 °C. STA aumenta significativamente la fuerza y mejora la resistencia a la fatiga.
Alivio de tensiones: realizado a temperaturas más bajas (alrededor de 480-650 °C), este proceso reduce las tensiones residuales de la fabricación sin alterar significativamente la microestructura o las propiedades.
Aplicaciones de los tubos de titanio de grado 5
Industria aeroespacial
En el sector aeroespacial, los tubos de titanio de grado 5 se utilizan ampliamente en componentes críticos. Se emplean en sistemas hidráulicos y neumáticos, donde su alta resistencia y excelente resistencia a la fatiga garantizan un rendimiento confiable bajo las presiones cíclicas experimentadas durante el vuelo.
Los componentes del motor, como las palas del compresor y los sistemas de escape, se benefician de la alta relación resistencia-peso y la resistencia al calor del material. En los aviones modernos, los tubos de titanio de grado 5 también se utilizan en elementos estructurales, lo que contribuye a la reducción de peso y la eficiencia del combustible.
Campo médico
La industria médica aprovecha las propiedades únicas de los tubos de titanio de grado 5 en una variedad de aplicaciones. En los implantes ortopédicos, estos tubos se utilizan para crear estructuras de soporte en reemplazos de cadera y rodilla. Las propiedades de biocompatibilidad y osteointegración del material promueven la estabilidad a largo plazo y reducen el riesgo de rechazo del implante.
Los implantes dentales fabricados con tubos de titanio de grado 5 ofrecen una excelente durabilidad e integración con el tejido óseo de la mandíbula. En el caso de los instrumentos quirúrgicos, la resistencia, el peso ligero y la capacidad del material para resistir esterilizaciones repetidas lo convierten en una opción ideal.

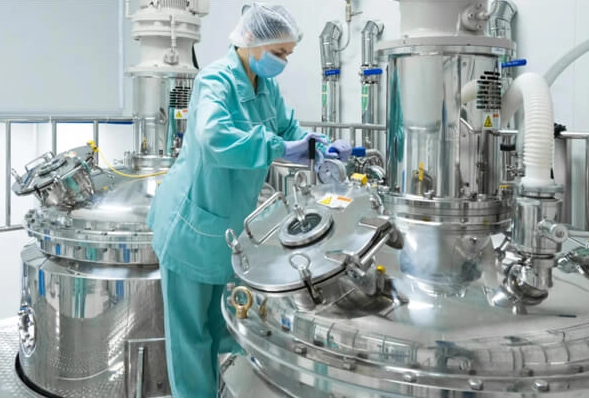

Procesamiento químico
En las plantas de procesamiento químico, los tubos de titanio de grado 5 desempeñan un papel crucial en el manejo de sustancias corrosivas. Se utilizan en intercambiadores de calor, especialmente en aplicaciones que involucran agua de mar o productos químicos agresivos donde otros materiales se degradarían rápidamente.
La resistencia de los tubos al agrietamiento por corrosión bajo tensión los hace adecuados para su uso en instalaciones de producción de cloro y dióxido de cloro. En la industria del papel y la pulpa, los tubos de titanio de grado 5 se emplean en equipos de blanqueo, donde resisten los efectos corrosivos de los agentes blanqueadores a base de cloro.
Aplicaciones marinas
La industria marina depende cada vez más de los tubos de titanio de grado 5 para diversas aplicaciones. En las plantas desaladoras, estos tubos se utilizan en bombas de alta presión y sistemas de ósmosis inversa, donde su resistencia a la corrosión del agua salada es primordial.
Las plataformas marinas de petróleo y gas utilizan tubos de titanio de grado 5 en elevadores e intercambiadores de calor expuestos al agua de mar. La resistencia del material a las incrustaciones marinas y su alta relación resistencia-peso lo convierten en una excelente opción para estos entornos exigentes.
Industria automotriz
En el sector de la automoción, los tubos de titanio de grado 5 encuentran aplicaciones en vehículos de carreras y de alto rendimiento. Se utilizan en sistemas de escape, donde su resistencia al calor y su peso ligero ofrecen ventajas de rendimiento.
Los componentes de la suspensión, como los resortes y las barras estabilizadoras, se benefician de la alta resistencia y la excelente resistencia a la fatiga del material. En algunos vehículos de alta gama, se utilizan tubos de titanio de grado 5 en el chasis para reducir el peso sin comprometer la integridad estructural.
Sector energético
La industria energética emplea tubos de titanio de grado 5 en diversas aplicaciones críticas. En las plantas de energía geotérmica, estos tubos se utilizan en intercambiadores de calor y sistemas de tuberías expuestos a fluidos geotérmicos corrosivos.
Las centrales nucleares utilizan tubos de titanio de grado 5 en condensadores e intercambiadores de calor, donde su resistencia a la corrosión y su confiabilidad son esenciales. En el campo emergente de la energía del hidrógeno, se está explorando el uso de estos tubos en sistemas de transporte y almacenamiento de alta presión debido a su resistencia a la fragilización del hidrógeno.
Ventajas de los tubos de titanio de grado 5
Reducción de peso
El uso de tubos de titanio de grado 5 puede generar importantes ahorros de peso en diversas aplicaciones. En el sector aeroespacial, sustituir componentes de acero por titanio puede dar como resultado reducciones de peso de hasta un 40%, lo que se traduce en ahorros sustanciales de combustible durante la vida útil de una aeronave.
En aplicaciones automotrices, la reducción de peso lograda mediante el uso de tubos de titanio de grado 5 contribuye a mejorar la eficiencia del combustible y el rendimiento, particularmente en vehículos de carreras y de alto rendimiento.
Rentabilidad a largo plazo
Si bien el costo inicial de los tubos de titanio de grado 5 es más alto que el de muchas alternativas, su rentabilidad a largo plazo es convincente. La durabilidad y resistencia a la corrosión del material a menudo resultan en una vida útil prolongada y requisitos de mantenimiento reducidos.
En aplicaciones de procesamiento químico y marino, el uso de tubos de titanio de grado 5 puede reducir significativamente el tiempo de inactividad y los costos de reemplazo asociados con fallas relacionadas con la corrosión. Esta fiabilidad a largo plazo justifica a menudo una inversión inicial más elevada.
Flexibilidad de diseño
La excelente formabilidad y maquinabilidad del titanio de grado 5 permiten una mayor flexibilidad de diseño. Se pueden lograr formas complejas y estructuras de paredes delgadas, lo que permite diseños innovadores en diversas industrias.
En los implantes médicos, esta flexibilidad permite la creación de prótesis personalizadas que imitan fielmente las estructuras óseas naturales. En el sector aeroespacial, permite el diseño de componentes aerodinámicos que optimizan el rendimiento y minimizan el peso.
Estabilidad térmica
Los tubos de titanio de grado 5 mantienen sus propiedades mecánicas en un amplio rango de temperaturas, normalmente desde temperaturas criogénicas hasta aproximadamente 400 °C. Esta estabilidad térmica es crucial en aplicaciones que involucran variaciones extremas de temperatura o temperaturas de funcionamiento elevadas.
En los motores aeroespaciales, esta propiedad garantiza un rendimiento constante en diversas condiciones de vuelo. En procesamiento químico, permite el uso de tubos de titanio de grado 5 en reactores e intercambiadores de calor que funcionan a temperaturas elevadas.
Desafíos y consideraciones
Costo
El costo relativamente alto del titanio de grado 5 en comparación con otros materiales puede ser un factor limitante en determinadas aplicaciones. El complejo proceso de extracción del titanio de sus minerales y las técnicas de fabricación especializadas necesarias contribuyen a este mayor coste.
Sin embargo, es importante considerar el costo total del ciclo de vida en lugar de solo la inversión inicial. En muchos casos, los beneficios a largo plazo del uso de tubos de titanio de grado 5, como un mantenimiento reducido y una vida útil más larga, pueden compensar los costos iniciales más altos.
Fabricación Especializada
La producción de tubos de titanio de grado 5 requiere experiencia y equipos especializados. La alta resistencia y reactividad del material a temperaturas elevadas requieren un control cuidadoso durante los procesos de fabricación.
Soldar tubos de titanio de grado 5 presenta desafíos particulares. El material es muy reactivo a altas temperaturas y puede contaminarse fácilmente, provocando juntas debilitadas. A menudo se requieren técnicas de soldadura especializadas, como la soldadura por arco de tungsteno con gas (GTAW) en atmósferas inertes, para garantizar soldaduras de alta calidad.
Disponibilidad de materiales
Si bien el titanio de grado 5 se usa ampliamente, la disponibilidad de tamaños de tubos especializados o de grandes cantidades a veces puede ser limitada. Esto puede afectar los tiempos de entrega de proyectos que requieren dimensiones personalizadas o pedidos a gran escala.
La cadena de suministro mundial de titanio también puede estar sujeta a fluctuaciones debido a factores geopolíticos, ya que las principales fuentes de mineral de titanio se concentran en unos pocos países.
Tendencias e innovaciones futuras
Fabricación Aditiva
El desarrollo de técnicas de fabricación aditiva para titanio de grado 5 está abriendo nuevas posibilidades para geometrías complejas y componentes personalizados. Las tecnologías de impresión 3D, como la fusión por haz de electrones (EBM) y la fusión selectiva por láser (SLM), se están perfeccionando para producir piezas de titanio de grado 5 con estructuras internas intrincadas que serían imposibles de fabricar con métodos tradicionales.
Esta tecnología tiene el potencial de revolucionar la producción de tubos de titanio para aplicaciones especializadas, particularmente en las industrias médica y aeroespacial. Implantes personalizados con estructuras porosas optimizadas para una mejor osteointegración y componentes aeroespaciales livianos con canales de enfriamiento internos son solo algunos ejemplos de las posibilidades.
Reciclaje y Sostenibilidad
A medida que la sostenibilidad se vuelve cada vez más importante, se están realizando esfuerzos para mejorar el reciclaje y la reutilización del titanio de grado 5. El desarrollo de procesos de reciclaje eficientes para las aleaciones de titanio contribuirá a la viabilidad a largo plazo y al impacto medioambiental del material.
Se están desarrollando tecnologías de clasificación avanzadas y procesos de fusión mejorados para aumentar la tasa de recuperación de titanio a partir de chatarra. Además, se están realizando investigaciones sobre métodos de producción de titanio más eficientes energéticamente, lo que podría reducir potencialmente su costo y su huella ambiental.
Titanio Nanoestructurado
La investigación sobre titanio nanoestructurado de grado 5 se muestra prometedora para crear materiales con una resistencia aún mayor y propiedades funcionales mejoradas. Se están explorando técnicas de deformación plástica severa, como el prensado angular de canal igual (ECAP), para refinar la estructura del grano del titanio a nanoescala.
Estos materiales nanoestructurados podrían dar lugar a tubos de titanio de grado 5 con combinaciones sin precedentes de resistencia, ductilidad y resistencia a la fatiga, abriendo nuevas posibilidades en diversas aplicaciones de alto rendimiento.
Conclusión
Los tubos de titanio de grado 5 representan un logro notable en la ciencia de los materiales, ya que ofrecen una combinación única de propiedades que los hacen indispensables en numerosas aplicaciones críticas. Desde las profundidades del océano hasta las fronteras del espacio, y desde el cuerpo humano hasta los motores de alto rendimiento, estos componentes versátiles continúan superando los límites de lo que es posible en ingeniería y diseño.
A medida que avanza la investigación y surgen nuevas técnicas de fabricación, es probable que las aplicaciones potenciales de los tubos de titanio de grado 5 se amplíen aún más. Los esfuerzos continuos para mejorar sus propiedades, mejorar la eficiencia de la producción y abordar las preocupaciones de sostenibilidad garantizarán que el titanio de Grado 5 permanezca a la vanguardia de la tecnología de materiales en los años venideros.
El viaje de los tubos de titanio de grado 5 desde un material aeroespacial especializado hasta una aleación ampliamente utilizada en múltiples industrias es un testimonio del ingenio humano y la búsqueda incesante de materiales superiores. Si miramos hacia el futuro, los tubos de titanio de grado 5 desempeñarán sin duda un papel crucial en la configuración de las tecnologías e innovaciones que definirán las próximas décadas.
El titanio de grado 5 es generalmente más caro que muchos metales comunes como el acero o el aluminio. Sin embargo, su rentabilidad a largo plazo debido a su durabilidad, bajos requisitos de mantenimiento y vida útil prolongada a menudo justifica la inversión inicial en aplicaciones críticas. El costo total del ciclo de vida, en lugar de
