En el mundo de las aleaciones de titanio, el titanio de grado 5 ha sido un viejo amigo que domina las aplicaciones aeroespaciales, automotrices, médicas, de petróleo y de gas. Sin embargo, para determinadas aplicaciones de producción de precisión y rentables, las aleaciones de titanio de grado 5 no siempre son la mejor opción de aleación de titanio. Si bien las aleaciones de Grado 5 y Grado 9 son 90% idénticas en composición, existen diferencias significativas entre ellas al considerar los costos de producción, mano de obra y fabricación.
En este artículo, analizaremos más de cerca las propiedades y los escenarios de uso del titanio de Grado 5 y Grado 9 para que pueda tomar la decisión más informada para su aplicación específica.
Comparación de las características del titanio de grado 9 con las del titanio de grado 5
El titanio de grado 5 y grado 9 son aleaciones de titanio. Tienen una composición de aleación promedio de hasta el 95%. Hay 31 valores de propiedades materiales para ambos materiales. Comparemos las características de los dos en detalle.
¿Qué es el titanio de grado 5?
El titanio de grado 5 (Ti-6Al-4V) es la aleación de titanio más común y versátil. ti-6al4v Es significativamente más fuerte que otros titanios puros comercialmente, al tiempo que conserva buena rigidez y propiedades térmicas (excluyendo la conductividad térmica). Se trata de un titanio de alta resistencia y pertenece al grado de material de titanio alfa-beta. Se compone de 6% de aluminio y 4% de vanadio. Se caracteriza por su baja densidad, alta resistencia y alta resistencia a la corrosión. Este tipo de titanio se utiliza en componentes de aviones, estructuras de naves espaciales y contribuye a la eficiencia del combustible en aplicaciones aeroespaciales debido a su peso ligero. También se utiliza en implantes médicos, aplicaciones marinas y fabricación de equipos deportivos debido a su baja reactividad con el cuerpo humano. El estándar común para este tipo de barras y tochos de aleación de titanio es ASTM B348, mientras que para formas forjadas de este grado para aplicaciones de implantes quirúrgicos, se utiliza el estándar ASTM F136.
El titanio de grado 5 es un material excelente y muy adecuado para aplicaciones muy exigentes. Es necesario realizar un corte o pulido fino del titanio de grado 5 para lograr el espesor requerido, y su uso en aplicaciones de pequeño calibre está muy limitado.
Debido a que el titanio de grado 5 no se puede conformar en frío, no se puede estampar ni estirar con tanta eficiencia como el titanio de grado 9. Se utiliza con mayor frecuencia cuando no se requiere moldeo porque existen mejores opciones en aleaciones de titanio moldeables.
¿Qué hay de las características del titanio de grado 9?
La aleación de titanio de grado 9 consta de un 2,5% de vanadio y un 3% de aluminio y pertenece a la categoría de aleaciones alfa-beta. Este material de titanio ofrece una combinación bien equilibrada de propiedades entre soldabilidad, resistencia y resistencia a la corrosión. Este tipo de titanio se utiliza en procesos químicos, aplicaciones aeroespaciales, equipos deportivos y dispositivos biomédicos. La norma ASTM B265 se utiliza para formas de placas, láminas y tiras. ASTM B348 se utiliza para palanquillas y barras.
Las aleaciones de titanio de grado 9 (conocidas como aleaciones de titanio TI 3-2,5) se pueden laminar en tamaños más pequeños y, por lo tanto, son más adecuadas para una gama más amplia de componentes que las aleaciones de titanio de grado 5. Las aleaciones de titanio de grado 9 tienen una excelente resistencia a la corrosión y pueden usarse a temperaturas más altas que las aleaciones de titanio puro comercialmente en los grados 1 a 4. Las aleaciones de titanio de grado 9 son tratables térmicamente, tienen buena soldabilidad, son mucho menos difíciles de formar que las aleaciones de titanio de grado 5 y pueden endurecerse mediante trabajo en frío y endurecimiento por envejecimiento. Se pueden endurecer mediante trabajo en frío y endurecimiento por envejecimiento. Algunas aplicaciones comunes incluyen:
l Marcapasos médicos
l raquetas de tenis
l Tubería hidráulica
panal
l ejes de palos de golf
l abajo
Aplicaciones de titanio grado 5
El titanio de grado 5, también conocido como Ti-6Al-4V, es una aleación muy versátil y resistente a la corrosión ampliamente utilizada en diversas industrias. Cuenta con una excepcional relación resistencia-peso, lo que lo hace ideal para aplicaciones aeroespaciales, como componentes de aeronaves, donde los materiales livianos pero duraderos son primordiales. En la industria automotriz, el titanio de grado 5 se utiliza en piezas de motores y sistemas de escape. Los dispositivos médicos, incluidos los implantes, también aprovechan su biocompatibilidad y sus características de alto rendimiento. Además, es frecuente en ingeniería marina para estructuras de barcos y plataformas marinas debido a su resistencia al agua de mar. Por último, los sectores aeroespacial, de defensa y de equipamiento deportivo aprovechan el titanio de grado 5 por sus propiedades mecánicas superiores y su durabilidad.
¿Cómo se utiliza Ti6Al4V G5 en la impresión 3D?
La aleación de titanio Ti64-G5 tiene un módulo de elasticidad aproximadamente un 50 % menor que el acero y una conductividad térmica un 80 % menor, lo que hace que las aleaciones de titanio sean difíciles de mecanizar utilizando métodos de fabricación convencionales. Como resultado, hay un mayor desgaste de las herramientas de fabricación y una peor integridad de la superficie mecanizada de las piezas, sin mencionar las reacciones químicas que pueden ocurrir entre diversos materiales de herramientas de corte y aleaciones de titanio.
Es por eso que la fabricación aditiva de titanio (AM) es una solución confiable que evita tales desafíos y minimiza los pasos sustractivos de la fabricación tradicional. Además, la AM permite el diseño de geometrías complejas y reduce el desperdicio de material.
Todo comienza con la aleación Ti6Al4V en forma de polvo. Esto se puede lograr mediante atomización con gas o atomización con plasma. Ambos métodos producen partículas esféricas de Ti6Al4V que pueden utilizarse para la impresión 3D. Pero es importante saber qué método utilizar porque determina el tamaño de las partículas y las propiedades del polvo y, en última instancia, las propiedades de la pieza impresa.
¿Cómo se utiliza Ti6Al4V G5 en la impresión 3D?
Ti6Al4V Grado 5, una aleación de titanio versátil, se puede fabricar utilizando diversas técnicas de fabricación aditiva (AM), como deposición de energía dirigida (DED), fusión selectiva por láser (SLM), fabricación en capas (LMD) y fusión por haz de electrones (EBM). Tanto SLM como DED, clasificados bajo procesos de Powder Bed Fusion (PBF), emplean láseres de alta energía para fusionar polvos metálicos en intrincadas estructuras 3D. Estos métodos ofrecen una atmósfera inerte que protege contra la oxidación, un problema común con el titanio debido a su afinidad por el oxígeno. Sin embargo, el PBF generalmente tiene un tamaño de pieza limitado, lo que lo hace ideal para componentes de pequeña escala, como repuestos o implantes médicos. Las partículas finas de polvo (<40 µm) son cruciales, pero aumentan los costos de fabricación y el polvo no utilizado no se puede recuperar para futuras impresiones.
LMD, por otro lado, se destaca en la producción de piezas más grandes, particularmente para reparaciones, revestimientos de superficies o para agregar nuevas funciones. Emplea una fuente láser que fusiona polvos metálicos sobre un sustrato mediante fusión, con un flujo de gas inerte que ayuda a minimizar la oxidación. A pesar de esto, surgen desafíos debido a la gestión del calor y las limitaciones geométricas, lo que requiere un manejo cuidadoso.
EBM, una variante de SLM, utiliza haces de electrones en lugar de láseres para fundir. El haz, guiado por campos magnéticos, ofrece una velocidad de fabricación más rápida en comparación con el SLM, aunque a costa de la precisión y la calidad del producto final. En resumen, cada técnica de AM aporta ventajas y limitaciones únicas cuando se aplica a Ti6Al4V Grado 5, atendiendo a diferentes requisitos de aplicación.
¿Para qué se utiliza el titanio de grado 9?
El titanio de grado 9, a veces denominado Ti 3Al-2,5V, está hecho de titanio con un 3% de aluminio y un 2,5% de vanadio. La resistencia del titanio de grado 9 se sitúa entre la del grado 4 y 5, pero es más moldeable y soldable. También pesa un 60% menos que el acero y tiene buenas propiedades de laminación en frío.
Las aleaciones de titanio de grado 9 (comúnmente llamadas Ti-3-2.5) cuentan con una mayor versatilidad debido a su capacidad de laminarse en dimensiones más delgadas, lo que las convierte en una opción preferida sobre el titanio de grado 5 para una gama más amplia de componentes y piezas. Con una resistencia a la corrosión excepcional, pueden soportar temperaturas elevadas en comparación con los grados comerciales estándar 1-4.
Gracias a la laminación en frío y la conformabilidad, Ti-3-2.5 encuentra su nicho en aplicaciones de alta precisión en las industrias aeroespacial, marina, automotriz y sanitaria. A diferencia de los grados 6 a 4, este grado permite estirar, estampar y formar hasta un tamaño ultrafino de 0,001 pulgadas o 0,025 milímetros, lo que permite una fabricación compleja. El material es tratable térmicamente y soldable, y ofrece un proceso de conformado más manejable que el Grado 5, más difícil de mecanizar, que generalmente requiere endurecimiento por envejecimiento.
Algunas aplicaciones comunes incluyen:
● Raquetas de tenis
● Marcapasos médicos
● Tubo corrugado
● Mangueras de aceite hidráulico

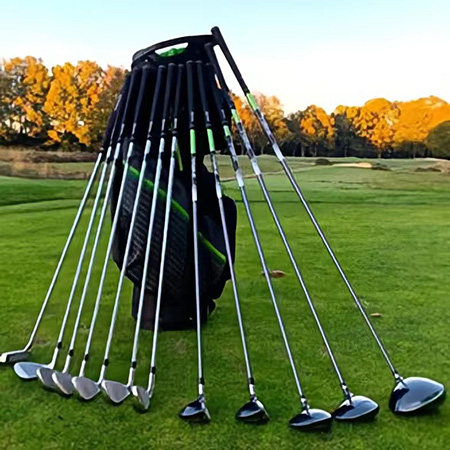

● Varas de palos de golf
Costos elevados con titanio de grado 5 6Al-4V
El titanio de grado 5 funciona ligeramente mejor al cortar y estirar, pero es más adecuado para fabricar piezas sofisticadas, como implantes médicos, porque sus propiedades son similares a las del hueso humano. También se utiliza habitualmente para piezas y sujetadores de bicicletas de alta resistencia que pueden funcionar en entornos hostiles.
Sin embargo, el titanio de grado 5 tiene un ligero inconveniente: no se puede doblar para darle forma tan fácilmente como el grado 9, por lo que si necesita mucho estampado o estiramiento, el grado 9 puede ser una mejor opción. Sin embargo, el titanio de grado 5 aún se puede calentar para cambiar su forma, pero el proceso es más complicado que usar bobinas directamente.
El titanio de grado 5 es caro porque su producción es muy sofisticada y requiere el uso de una costosa tecnología de fusión al vacío, lo que aumenta el costo. Además, para conseguir un espesor específico, puede ser necesario un corte o esmerilado fino, lo que limita su ámbito de uso, especialmente para productos de pequeño tamaño. Este fino tratamiento también genera materiales de desecho que ya no se pueden fundir, desperdiciando muchos recursos.
En general, el titanio de grado 5 es una opción de alta calidad, especialmente adecuada para aquellas áreas donde el rendimiento es muy exigente, pero el precio y el proceso de fabricación lo hacen menos común en la producción en masa.
Soluciones de fabricación con titanio grado 9 3Al-2.5V
El titanio de grado 9, este impresionante metal llamado Ti 3Al-2.5V, puede reemplazar algunas aleaciones comunes y es muy fácil de usar. Es tan fácil de procesar como jugar con bloques de construcción y es especialmente adecuado para trabajos que requieren una precisión muy alta, como la fabricación de piezas de aviones o equipos médicos. Otra ventaja de este metal es que no necesita ser almacenado en grandes cantidades con antelación como otros metales, porque se puede realizar el pedido en cualquier momento y la entrega es rápida, lo que ahorra muchos costes de almacén.
El poder del Ti 3Al-2.5V es que puede convertirse en hilos súper finos, láminas similares al papel e incluso más adecuado para piezas más pequeñas que nuestras aleaciones de titanio de grado 5 comúnmente utilizadas. Además, es muy resistente a la corrosión y puede funcionar a temperaturas más altas. También se puede doblar, aplanar o darle varias formas, como jugar con masilla. Además, se vuelve más resistente después del tratamiento térmico y es fácil de soldar, no tan difícil de manejar como las aleaciones de titanio de grado 5. En general, el Ti 3Al-2.5V es ideal para ingeniería y fabricación de precisión porque es fácil de usar y económico.
