In der Welt der Titanlegierungen ist Titan der Güteklasse 5 ein alter Bekannter und dominiert Anwendungen in der Luft- und Raumfahrt, im Automobilbau, in der Medizin sowie in der Öl- und Gasindustrie. Für bestimmte kostengünstige Präzisionsproduktionsanwendungen sind Titanlegierungen der Güteklasse 5 jedoch nicht immer die beste Wahl für Titanlegierungen. Während Legierungen der Güteklasse 5 und 9 in ihrer Zusammensetzung zu 90 % identisch sind, gibt es erhebliche Unterschiede zwischen ihnen, wenn es um Produktion, Arbeitsaufwand und Herstellungskosten geht.
In diesem Artikel werfen wir einen genaueren Blick auf die Eigenschaften und Verwendungsszenarien von Titan der Güteklassen 5 und 9, damit Sie die fundierteste Wahl für Ihre spezifische Anwendung treffen können!

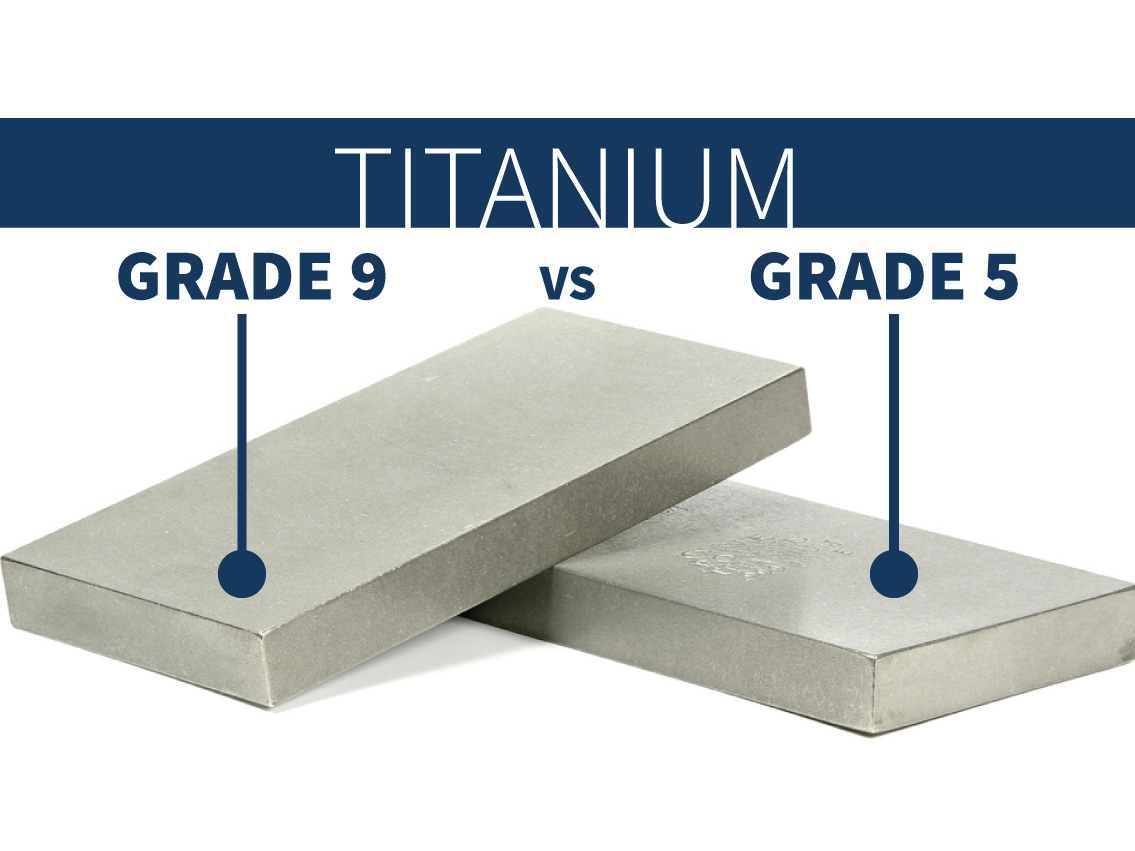

Titan Grad 5 und Grad 9 sind Titanlegierungen. Sie haben eine durchschnittliche Legierungszusammensetzung von bis zu 95 %. Für beide Materialien gibt es 31 Materialeigenschaftswerte. Vergleichen wir die Eigenschaften der beiden im Detail.
Titan der Güteklasse 5 (Ti-6Al-4V) ist die häufigste und vielseitigste Titanlegierung. ti-6al4v Es ist deutlich stärker als anderes handelsübliches Reintitan und behält gleichzeitig gute Steifigkeit und thermische Eigenschaften (mit Ausnahme der Wärmeleitfähigkeit). Dies ist ein hochfestes Titan und gehört zur Materialklasse Alpha-Beta-Titan. Es besteht aus 6 % Aluminium und 4 % Vanadium. Es zeichnet sich durch geringe Dichte, hohe Festigkeit und hohe Korrosionsbeständigkeit aus. Diese Art von Titan wird in Flugzeugkomponenten und Raumfahrzeugstrukturen verwendet und trägt aufgrund seines geringen Gewichts zur Treibstoffeffizienz in Luft- und Raumfahrtanwendungen bei. Aufgrund seiner geringen Reaktionsfähigkeit auf den menschlichen Körper wird es auch in medizinischen Implantaten, Schiffsanwendungen und der Herstellung von Sportgeräten verwendet. Der übliche Standard für diese Art von Titanlegierungsstäben und -barren ist ASTM B348, während für geschmiedete Formen dieser Güteklasse für chirurgische Implantatanwendungen der ASTM F136-Standard verwendet wird.
Titan der Güteklasse 5 ist ein ausgezeichnetes Material und eignet sich gut für sehr anspruchsvolle Anwendungen. Um die erforderliche Dicke zu erreichen, ist ein feines Schneiden oder Schleifen von Titan der Güteklasse 5 erforderlich, und seine Verwendung bei Anwendungen mit geringer Stärke ist stark eingeschränkt.
Da Titan der Güteklasse 5 nicht kaltumgeformt werden kann, lässt es sich nicht so effizient stanzen oder ziehen wie Titan der Güteklasse 9. Es wird am häufigsten verwendet, wenn kein Formen erforderlich ist, da es bei formbaren Titanlegierungen eine bessere Auswahl gibt.
Die Titanlegierung der Güteklasse 9 besteht aus 2,5 % Vanadium und 3 % Aluminium und gehört zur Kategorie der Alpha-Beta-Legierungen. Dieses Titanmaterial bietet eine ausgewogene Kombination von Eigenschaften zwischen Schweißbarkeit, Festigkeit und Korrosionsbeständigkeit. Diese Art von Titan wird in chemischen Prozessen, Luft- und Raumfahrtanwendungen, Sportgeräten und biomedizinischen Geräten verwendet. Der ASTM-Standard B265 wird für Platten-, Blech- und Streifenformen verwendet. ASTM B348 wird für Knüppel und Stangen verwendet.
Titanlegierungen der Güteklasse 9 (bezeichnet als Titanlegierungen der Güteklasse TI 3-2,5) können auf kleinere Größen gewalzt werden und eignen sich daher besser für ein breiteres Spektrum an Bauteilen als Titanlegierungen der Güteklasse 5. Titanlegierungen der Güteklasse 9 weisen eine hervorragende Korrosionsbeständigkeit auf und können bei höheren Temperaturen verwendet werden als handelsübliche Reintitanlegierungen der Güteklassen 1 bis 4. Titanlegierungen der Güteklasse 9 sind wärmebehandelbar, haben eine gute Schweißbarkeit, sind viel weniger schwierig zu formen als Titanlegierungen der Güteklasse 5 und können durch Kaltumformung und Aushärtung gehärtet werden. Sie können durch Kaltumformung und Aushärtung gehärtet werden. Einige häufige Anwendungen sind:
l Medizinische Herzschrittmacher
l Tennisschläger
l Hydraulikschläuche
l Wabe
l Golfschlägerschäfte
l Bellow
Titan Grad 5, auch bekannt als Ti-6Al-4V, ist eine äußerst vielseitige und korrosionsbeständige Legierung, die in verschiedenen Branchen weit verbreitet ist. Es zeichnet sich durch ein außergewöhnliches Verhältnis von Festigkeit zu Gewicht aus und eignet sich daher ideal für Anwendungen in der Luft- und Raumfahrt, beispielsweise für Flugzeugkomponenten, bei denen leichte und dennoch langlebige Materialien von größter Bedeutung sind. In der Automobilindustrie wird Titan der Güteklasse 5 in Motorteilen und Abgassystemen eingesetzt. Auch medizinische Geräte, darunter Implantate, nutzen seine Biokompatibilität und Hochleistungseigenschaften. Darüber hinaus ist es aufgrund seiner Meerwasserbeständigkeit weit verbreitet im Schiffsbau für Schiffskonstruktionen und Offshore-Plattformen. Schließlich nutzen auch die Bereiche Luft- und Raumfahrt, Verteidigung und Sportausrüstung Titan der Güteklasse 5 aufgrund seiner hervorragenden mechanischen Eigenschaften und Haltbarkeit.
Die Titanlegierung Ti64-G5 hat einen etwa 50 % niedrigeren Elastizitätsmodul als Stahl und eine um 80 % niedrigere Wärmeleitfähigkeit, was die Bearbeitung von Titanlegierungen mit herkömmlichen Fertigungsmethoden erschwert. Die Folge ist ein erhöhter Verschleiß der Fertigungswerkzeuge und eine schlechtere Integrität der bearbeiteten Oberflächen der Teile, ganz zu schweigen von den chemischen Reaktionen, die zwischen verschiedenen Schneidwerkzeugmaterialien und Titanlegierungen auftreten können.
Aus diesem Grund ist Titanium Additive Manufacturing (AM) eine zuverlässige und verlässliche Lösung, die solche Herausforderungen umgeht und die subtraktiven Schritte der traditionellen Fertigung minimiert. Darüber hinaus ermöglicht AM die Gestaltung komplexer Geometrien und reduziert Materialverschwendung.
Alles beginnt mit der Ti6Al4V-Legierung in Pulverform. Dies kann durch Gaszerstäubung oder Plasmazerstäubung erreicht werden. Bei beiden Verfahren entstehen kugelförmige Ti6Al4V-Partikel, die für den 3D-Druck verwendet werden können. Es ist jedoch wichtig zu wissen, welche Methode verwendet werden soll, da sie die Partikelgröße und Eigenschaften des Pulvers und letztendlich die Eigenschaften des gedruckten Teils bestimmt.
Ti6Al4V Grade 5, eine vielseitige Titanlegierung, kann mit verschiedenen additiven Fertigungstechniken (AM) wie Directed Energy Deposition (DED), Selective Laser Melting (SLM), Layered Manufacturing (LMD) und Electron Beam Melting (EBM) hergestellt werden. Sowohl SLM als auch DED, klassifiziert als Powder Bed Fusion (PBF)-Verfahren, verwenden hochenergetische Laser, um Metallpulver zu komplizierten 3D-Strukturen zu verschmelzen. Diese Methoden bieten eine inerte Atmosphäre, die vor Oxidation schützt, einem häufigen Problem bei Titan aufgrund seiner Affinität zu Sauerstoff. Allerdings ist die Teilegröße von PBF im Allgemeinen begrenzt, was es ideal für kleine Komponenten wie Ersatzteile oder medizinische Implantate macht. Feine Pulverpartikel (<40 µm) sind von entscheidender Bedeutung, erhöhen jedoch die Herstellungskosten und ungenutztes Pulver kann für zukünftige Drucke nicht wiederhergestellt werden.
LMD hingegen zeichnet sich durch die Herstellung größerer Teile aus, insbesondere für Reparaturen, Oberflächenbeschichtungen oder das Hinzufügen neuer Funktionen. Es verwendet eine Laserquelle, die Metallpulver durch Schmelzen auf einem Substrat verschmilzt, wobei ein Inertgasfluss dazu beiträgt, die Oxidation zu minimieren. Dennoch stellen das Wärmemanagement und geometrische Einschränkungen Herausforderungen dar, die eine sorgfältige Handhabung erfordern.
EBM, eine Variante von SLM, nutzt zum Schmelzen Elektronenstrahlen anstelle von Lasern. Der von Magnetfeldern geführte Strahl bietet im Vergleich zu SLM eine schnellere Fertigungsgeschwindigkeit, allerdings auf Kosten der Präzision und der Endproduktqualität. Zusammenfassend lässt sich sagen, dass jede AM-Technik bei der Anwendung auf Ti6Al4V Grade 5 einzigartige Vorteile und Einschränkungen mit sich bringt und unterschiedlichen Anwendungsanforderungen gerecht wird.
Titan Grad 9, manchmal auch als Ti 3Al-2,5V bezeichnet, besteht aus Titan mit 3 % Aluminium und 2,5 % Vanadium. Die Festigkeit von Titan Grad 9 liegt zwischen der von Grad 4 und 5, ist jedoch besser formbar und schweißbar. Außerdem wiegt es 60 % weniger als Stahl und verfügt über gute Kaltwalzeigenschaften.
Titanlegierungen der Güteklasse 9 (allgemein als Ti-3-2,5 bezeichnet) zeichnen sich durch eine größere Vielseitigkeit aus, da sie in dünnere Abmessungen gewalzt werden können, was sie zur bevorzugten Wahl gegenüber Titan der Güteklasse 5 für eine breitere Palette von Komponenten und Teilen macht. Aufgrund ihrer außergewöhnlichen Korrosionsbeständigkeit können sie im Vergleich zu den handelsüblichen Klassen 1–4 höheren Temperaturen standhalten.
Dank Kaltwalzen und Formbarkeit findet Ti-3-2,5 seine Nische in hochpräzisen Anwendungen in der Luft- und Raumfahrt-, Schifffahrts-, Automobil- und Gesundheitsindustrie. Im Gegensatz zu den Sorten 6–4 ermöglicht diese Sorte das Strecken, Stanzen und Formen bis auf ultradünne 0,001 Zoll oder 0,025 Millimeter, was eine komplizierte Fertigung ermöglicht. Das Material ist thermisch behandelbar und schweißbar und bietet einen einfacheren Umformprozess als die schwieriger zu bearbeitende Sorte 5, die typischerweise eine Alterungshärtung erfordert.
Einige häufige Anwendungen sind:
● Tennisschläger
● Medizinische Herzschrittmacher
● Wellrohr
● Hydraulikölschläuche
● Golfschlägerschäfte
Erhöhte Kosten mit Titan 6Al-4V der Güteklasse 5
Titan der Güteklasse 5 schneidet beim Schneiden und Strecken etwas besser ab, eignet sich jedoch besser für die Herstellung anspruchsvoller Teile wie medizinische Implantate, da seine Eigenschaften denen des menschlichen Knochens ähneln. Es wird auch häufig für hochfeste Fahrradteile und Befestigungselemente verwendet, die in rauen Umgebungen eingesetzt werden können.
Titan der Güteklasse 5 hat jedoch einen kleinen Nachteil: Es lässt sich nicht so leicht in Form biegen wie Titan der Güteklasse 9. Wenn Sie also viel stanzen oder dehnen müssen, ist Güteklasse 9 möglicherweise die bessere Wahl. Dennoch kann Titan der Güteklasse 5 immer noch erhitzt werden, um seine Form zu ändern, allerdings ist der Prozess komplizierter als die direkte Verwendung von Spulen.
Titan der Güteklasse 5 ist teuer, da seine Herstellung sehr anspruchsvoll ist und den Einsatz einer teuren Vakuumschmelztechnologie erfordert, was die Kosten erhöht. Um eine bestimmte Dicke zu erreichen, kann außerdem ein feines Schneiden oder Schleifen erforderlich sein, was den Einsatzbereich insbesondere bei Produkten mit kleinen Abmessungen einschränkt. Diese Feinbehandlung führt außerdem zu Abfallstoffen, die nicht mehr geschmolzen werden können, wodurch viele Ressourcen verschwendet werden.
Insgesamt ist Titan der Güteklasse 5 eine qualitativ hochwertige Wahl, die sich besonders für Bereiche eignet, in denen die Leistung sehr anspruchsvoll ist, der Preis und das Herstellungsverfahren jedoch dazu führen, dass es in der Massenproduktion weniger verbreitet ist.
Fertigungslösungen mit Titan 3Al-2,5 V der Güteklasse 9
Titan der Güteklasse 9, dieses fantastische Metall namens Ti 3Al-2,5V, kann einige gängige Legierungen ersetzen und ist super einfach zu verwenden. Es lässt sich so einfach verarbeiten wie das Spielen mit Bauklötzen und eignet sich besonders für Arbeiten, die höchste Präzision erfordern, wie zum Beispiel die Herstellung von Flugzeugteilen oder medizinischen Geräten. Ein weiterer Vorteil dieses Metalls besteht darin, dass es nicht wie andere Metalle in großen Mengen im Voraus gelagert werden muss, da die Bestellung jederzeit möglich ist und die Lieferung schnell erfolgt, was eine Menge Lagerkosten spart.
Die Stärke von Ti 3Al-2,5V besteht darin, dass es zu superdünnen Fäden und papierähnlichen Blättern verarbeitet werden kann und sich sogar noch besser für kleinere Teile eignet als unsere häufig verwendeten Titanlegierungen der Güteklasse 5. Darüber hinaus ist es sehr korrosionsbeständig und kann bei höheren Temperaturen eingesetzt werden. Es kann auch gebogen, abgeflacht oder in verschiedene Formen gebracht werden, genau wie beim Spielen mit alberner Knete. Darüber hinaus wird es nach der Wärmebehandlung fester, lässt sich leicht schweißen und ist nicht so schwer zu handhaben wie Titanlegierungen der Güteklasse 5. Insgesamt eignet sich Ti 3Al-2,5V ideal für die Präzisionsfertigung und -technik, da es einfach zu verwenden und wirtschaftlich ist.
Wenn Sie der Meinung sind, dass Titan der Güteklasse 9 das Metall der Wahl für Ihre Anwendung sein könnte, werden Sie bei Lasting Titanium mit Sicherheit das finden, was Sie brauchen.
Unser Team verfügt über die Fähigkeiten und das Fachwissen zum Schneiden von Metallen auf exakte Abmessungen und bietet eine breite Palette an Legierungen und Qualitäten von Titanprodukten an. Wenn Sie Fragen haben, können Sie sich gerne an uns wenden. Wir bieten Ihnen gerne einen professionellen Qualitätsservice.
