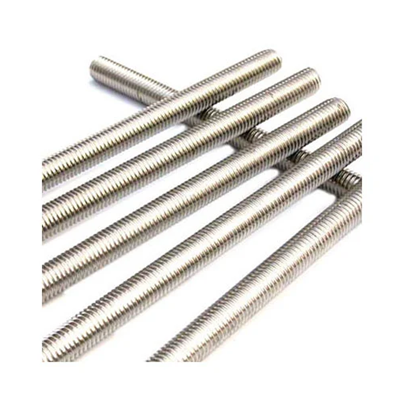

Gewindestangen aus Titan sind aufgrund ihrer einzigartigen Eigenschaften, darunter hohe Festigkeit, geringes Gewicht und ausgezeichnete Korrosionsbeständigkeit, unverzichtbare Komponenten in verschiedenen Branchen. In diesem Artikel werden die gängigen Größen und Spezifikationen von Titan-Gewindestangen, ihre Anwendungen und die Faktoren untersucht, die ihre Auswahl beeinflussen. Durch das Verständnis dieser Aspekte können Ingenieure und Beschaffungsspezialisten fundierte Entscheidungen bei der Beschaffung dieser kritischen Komponenten treffen.
Titan ist ein Metall, das für sein bemerkenswertes Verhältnis von Festigkeit zu Gewicht und seine Korrosionsbeständigkeit bekannt ist, was es zu einer idealen Wahl für Anwendungen in der Luft- und Raumfahrt-, Schifffahrts-, Medizin- und Chemieindustrie macht. Gewindestangen, auch Gewindestangen genannt, sind lange, zylindrische Stangen mit spiralförmigen Nuten (Gewinden), die eine sichere Befestigung an anderen Bauteilen ermöglichen. Aufgrund ihrer Vielseitigkeit eignen sich Titan-Gewindestangen für ein breites Anwendungsspektrum, von der strukturellen Unterstützung bis zur Befestigung empfindlicher medizinischer Geräte.
Bevor wir uns mit Größen und Spezifikationen befassen, ist es wichtig, die Eigenschaften zu verstehen, die Titan zu einem bevorzugten Material für Gewindestangen machen:
- Hohe Festigkeit: Titan hat eine mit Stahl vergleichbare Zugfestigkeit, ist aber deutlich leichter. Diese Eigenschaft ermöglicht die Konstruktion leichterer Strukturen ohne Kompromisse bei der Festigkeit, was besonders bei Luft- und Raumfahrtanwendungen von Vorteil ist, bei denen Gewichtsreduzierung von entscheidender Bedeutung ist.
- Korrosionsbeständigkeit: Es ist äußerst korrosionsbeständig, insbesondere in rauen Umgebungen, wodurch es für maritime und chemische Anwendungen geeignet ist. Die Fähigkeit von Titan, Oxidation und anderen korrosiven Prozessen zu widerstehen, verlängert die Lebensdauer von Komponenten und reduziert Wartungskosten und Ausfallzeiten.
- Biokompatibilität: Titan ist ungiftig und biokompatibel und eignet sich daher ideal für medizinische Implantate und Geräte. Seine Kompatibilität mit menschlichem Gewebe stellt sicher, dass es sicher in chirurgischen Anwendungen wie orthopädischen Implantaten und Zahnersatz eingesetzt werden kann.
- Temperaturbeständigkeit: Es behält seine Festigkeit und Stabilität bei hohen Temperaturen. Diese Eigenschaft ist bei Anwendungen wie Strahltriebwerken und Industrieöfen von entscheidender Bedeutung, bei denen Materialien extremer Hitze ausgesetzt sind.
Titan-Gewindestangen gibt es in verschiedenen Größen, typischerweise nach Durchmesser und Länge kategorisiert. Zu den gängigsten Größen gehören:
- M4: 4 mm Durchmesser
- M6: 6 mm Durchmesser
- M8: 8 mm Durchmesser
- M10: 10 mm Durchmesser
- M12: 12 mm Durchmesser
- M14: 14 mm Durchmesser
- M16: 16 mm Durchmesser
- M20: 20 mm Durchmesser
- M24: 24 mm Durchmesser
- M30: 30 mm Durchmesser
Diese metrischen Größen werden häufig in Europa und Asien verwendet, wo das metrische ISO-System der Standard ist. Die Verfügbarkeit dieser Größen ermöglicht die Kompatibilität mit verschiedenen Komponenten und Systemen, die nach metrischen Spezifikationen entwickelt wurden.
- 1/4 Zoll: Ungefähr 6,35 mm
- 3/8 Zoll: Ungefähr 9,53 mm
- 1/2 Zoll: Ungefähr 12,7 mm
- 5/8 Zoll: Ungefähr 15,88 mm
- 3/4 Zoll: Ungefähr 19,05 mm
Imperiale Größen werden häufig in den Vereinigten Staaten und anderen Ländern verwendet, die dem imperialen Maßsystem folgen. Die Wahl zwischen metrischen und zölligen Größen hängt häufig von den regionalen Standards und den spezifischen Anforderungen des Projekts ab.
Titan-Gewindestangen sind in verschiedenen Längen erhältlich, typischerweise im Bereich von 50 mm bis 3000 mm (ca. 2 Zoll bis 118 Zoll). Auch Sonderlängen können nach spezifischen Anforderungen gefertigt werden. Diese Längenflexibilität ermöglicht es Ingenieuren, die passende Größe für ihre Anwendungen auszuwählen und so eine perfekte Passform und optimale Leistung zu gewährleisten.

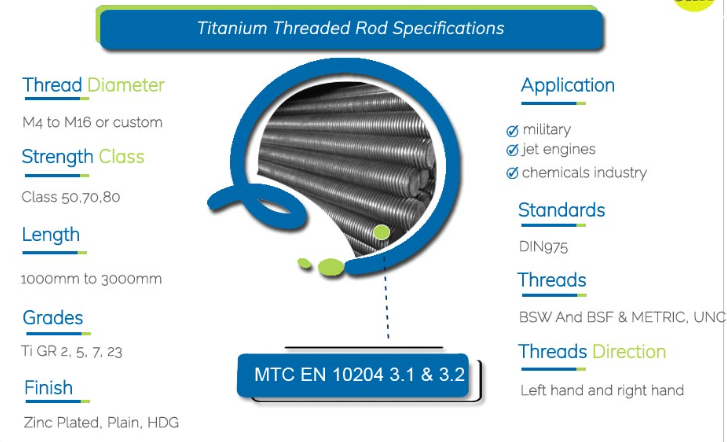

Die Spezifikationen von Titan-Gewindestangen sind entscheidend, um sicherzustellen, dass sie den Anforderungen ihrer beabsichtigten Anwendungen entsprechen. Zu den wichtigsten Spezifikationen gehören:
- Metrische Gewinde: Diese werden häufig in Europa und Asien verwendet und folgen den ISO-Normen für metrische Gewinde. Metrische Gewinde zeichnen sich durch ihre Steigung und ihren Durchmesser aus, die standardisiert sind, um die Kompatibilität mit anderen Komponenten sicherzustellen.
- Unified National Threads (UNC/UNF): Diese Fäden sind in den USA Standard und werden in verschiedenen Anwendungen verwendet. UNC-Gewinde (Unified National Coarse) und UNF-Gewinde (Unified National Fine) unterscheiden sich in ihrer Steigung, wobei grobe Gewinde für besseren Halt in weicheren Materialien sorgen und feine Gewinde für eine höhere Zugfestigkeit sorgen.
Titan-Gewindestangen sind in verschiedenen Qualitäten mit jeweils spezifischen Eigenschaften erhältlich:
- Klasse 2: Die am häufigsten verwendete Titansorte, bekannt für ihre hervorragende Korrosionsbeständigkeit und Schweißbarkeit. Titan der Güteklasse 2 wird häufig in Anwendungen verwendet, bei denen mäßige Festigkeit und gute Duktilität erforderlich sind.
- Klasse 5 (Ti-6Al-4V): Eine Legierung aus Titan mit Aluminium und Vanadium, die eine höhere Festigkeit und Hitzebeständigkeit bietet. Aufgrund seiner hervorragenden mechanischen Eigenschaften wird dieser Typ häufig in der Luft- und Raumfahrt sowie in medizinischen Anwendungen eingesetzt.
- Klasse 7: Bekannt für seine hervorragende Korrosionsbeständigkeit, insbesondere in sauren Umgebungen. Titan der Güteklasse 7 wird häufig in chemischen Verarbeitungs- und Schifffahrtsanwendungen verwendet, bei denen die Belastung durch aggressive Chemikalien ein Problem darstellt.
Die mechanischen Eigenschaften von Titan-Gewindestangen variieren je nach Sorte, umfassen im Allgemeinen jedoch:
- Zugfestigkeit: reicht von 300 MPa (Klasse 2) bis über 900 MPa (Klasse 5). Diese hohe Zugfestigkeit ermöglicht es Titan-Gewindestangen, erheblichen Belastungen ohne Verformung standzuhalten.
- Streckgrenze: Typischerweise etwa 240 MPa für Klasse 2 und bis zu 800 MPa für Klasse 5. Die Streckgrenze ist ein entscheidender Faktor bei der Bestimmung, wie viel Last eine Gewindestange aushalten kann, bevor sie sich dauerhaft zu verformen beginnt.
- Dehnung: Variiert zwischen 10 % und 20 %, was auf die Duktilität des Materials hinweist. Ein höherer Dehnungsprozentsatz bedeutet, dass sich das Material stärker dehnen kann, bevor es bricht, was bei Anwendungen, bei denen Flexibilität erforderlich ist, von entscheidender Bedeutung ist.
Titan-Gewindestangen werden aufgrund ihrer einzigartigen Eigenschaften in verschiedenen Anwendungen eingesetzt:
In der Luft- und Raumfahrt werden Titan-Gewindestangen aufgrund ihres geringen Gewichts und ihrer Festigkeit in Flugzeugstrukturen, Triebwerkskomponenten und Befestigungselementen verwendet. Die Luft- und Raumfahrtindustrie verlangt nach Materialien, die extremen Bedingungen wie hohen Temperaturen und Drücken standhalten können, was Titan zur idealen Wahl für kritische Komponenten macht.
Aufgrund ihrer Korrosionsbeständigkeit eignen sich Titan-Gewindestangen ideal für Meeresumgebungen, einschließlich Bootsbeschlägen und Unterwasserstrukturen. Bei Schiffsanwendungen ist die Widerstandsfähigkeit gegen Salzwasserkorrosion entscheidend für die Gewährleistung der Langlebigkeit und Zuverlässigkeit von Komponenten.
Im medizinischen Bereich werden Titan-Gewindestangen aufgrund ihrer Biokompatibilität und Festigkeit in Implantaten und chirurgischen Instrumenten eingesetzt. Die Verwendung von Titan in medizinischen Geräten hat den Bereich revolutioniert und sicherere und wirksamere Behandlungen ermöglicht.
Die Beständigkeit von Titan gegenüber korrosiven Chemikalien macht es für den Einsatz in chemischen Verarbeitungsanlagen und Rohrleitungssystemen geeignet. In Branchen, in denen aggressive Chemikalien häufig eingesetzt werden, stellen Titan-Gewindestangen eine zuverlässige Lösung dar, die das Ausfallrisiko minimiert.
Bei der Auswahl von Titan-Gewindestangen sollten mehrere Faktoren berücksichtigt werden:
Die Umgebung, in der die Gewindestangen verwendet werden, spielt bei der Materialauswahl eine wichtige Rolle. Beispielsweise erfordern Schiffsanwendungen eine hohe Korrosionsbeständigkeit, während bei Anwendungen in der Luft- und Raumfahrt möglicherweise Gewicht und Festigkeit im Vordergrund stehen. Das Verständnis der spezifischen Umgebungsbedingungen trägt dazu bei, sicherzustellen, dass das ausgewählte Material eine optimale Leistung erbringt.
Das Verständnis der Belastungsanforderungen ist entscheidend für die Auswahl der geeigneten Größe und Qualität der Titan-Gewindestangen, um sicherzustellen, dass sie den vorgesehenen Belastungen standhalten. Ingenieure müssen sowohl statische als auch dynamische Belastungen sowie mögliche Stöße oder Vibrationen berücksichtigen, die während des Betriebs auftreten können.
Obwohl Titan viele Vorteile bietet, ist es im Allgemeinen teurer als andere Materialien. Budgetbeschränkungen können die Materialauswahl und Spezifikationen beeinflussen. Allerdings rechtfertigen die langfristigen Vorteile der Verwendung von Titan, wie etwa geringerer Wartungsaufwand und längere Lebensdauer, oft die Anfangsinvestition.
Auch die Verfügbarkeit bestimmter Größen und Qualitäten kann sich auf den Auswahlprozess auswirken. Einige Größen erfordern möglicherweise eine Sonderanfertigung, was zu längeren Lieferzeiten führen kann. Es ist wichtig, mit zuverlässigen Lieferanten zusammenzuarbeiten, die die erforderlichen Materialien innerhalb des erforderlichen Zeitrahmens bereitstellen können.
Titan-Gewindestangen sind aufgrund ihrer einzigartigen Eigenschaften und Vielseitigkeit in verschiedenen Branchen von unschätzbarem Wert. Das Verständnis der gängigen Größen und Spezifikationen ist für die Auswahl der richtigen Gewindestangen für bestimmte Anwendungen von entscheidender Bedeutung. Aufgrund ihrer hohen Festigkeit, ihres geringen Gewichts und ihrer hervorragenden Korrosionsbeständigkeit sind Titan-Gewindestangen nach wie vor eine bevorzugte Wahl für anspruchsvolle Umgebungen. Da sich Industrien weiterentwickeln und neue Anwendungen entstehen, wird die Nachfrage nach Titan-Gewindestangen wahrscheinlich steigen und ihre Rolle im modernen Maschinenbau weiter festigen.
Die gebräuchlichsten Güten sind Güteklasse 2, die für ihre Korrosionsbeständigkeit und Schweißbarkeit bekannt ist, und Güteklasse 5 (Ti-6Al-4V), die höhere Festigkeit und Hitzebeständigkeit bietet.
Berücksichtigen Sie die Lastanforderungen, Umgebungsbedingungen und alle spezifischen Industriestandards, die für Ihre Anwendung gelten können.
Ja, Titan-Gewindestangen können je nach spezifischen Anforderungen in kundenspezifischen Größen und Längen hergestellt werden.
Titan bietet ein höheres Verhältnis von Festigkeit zu Gewicht, eine bessere Korrosionsbeständigkeit und ist ungiftig, wodurch es für medizinische Anwendungen geeignet ist.
Ja, Titan ist im Allgemeinen teurer als Materialien wie Stahl, aber seine einzigartigen Eigenschaften rechtfertigen bei anspruchsvollen Anwendungen oft die Kosten.
