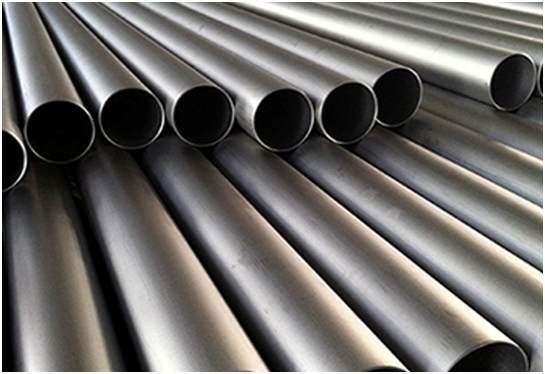

No exigente domínio do design industrial moderno, a especificação de sistemas de tubulações e tubulações é uma tarefa crítica que determina o sucesso operacional de uma instalação a longo prazo. Seja em sistemas hidráulicos de alta pressão, trocadores de calor de água do mar ou reatores químicos avançados, a escolha do material nunca é uma questão de simples aquisição; é uma decisão de engenharia complexa. Como especialista no mercado de exportação de titânio, interajo diariamente com engenheiros que exigem não apenas metal, mas segurança metalúrgica. A tubulação de titânio é preferida por sua extraordinária relação resistência-peso, excepcional resistência à corrosão e estabilidade térmica. Contudo, o desempenho de um tubo de titânio depende inteiramente da seleção da classe correta para o ambiente de aplicação específico. Este artigo fornece uma análise aprofundada dos graus de tubos de titânio, projetada para aqueles encarregados da responsabilidade crítica da especificação do material.

O espectro metalúrgico: de ligas comercialmente puras a ligas avançadas

O titânio é classificado em categorias distintas com base em sua estrutura cristalina e na adição de elementos de liga. A principal distinção é entre os graus de titânio comercialmente puro (CP) - que são classificados por seus níveis de impureza intersticial (principalmente oxigênio, carbono, nitrogênio e hidrogênio) - e titânio ligado, que contém elementos metálicos específicos projetados para aumentar a resistência mecânica, resistência à fluência ou resistência à corrosão.

O titânio CP é amplamente utilizado devido à sua excelente ductilidade, conformabilidade e resistência superior à corrosão em ambientes oxidantes e levemente redutores. Em contraste, o titânio ligado, como o amplamente conhecido Grau 5 (Ti-6Al-4V), introduz elementos de liga estrutural como alumínio e vanádio para criar um material que pode suportar tensões mecânicas significativamente mais altas. Compreender a compensação entre a inércia química superior dos tipos de CP e a robustez mecânica dos tipos de liga é o primeiro passo para uma engenharia bem-sucedida.

Titânio Comercialmente Puro (CP): Graus 1, 2, 3 e 4

A família de titânio CP – designada como Graus 1 a 4 – é a pedra angular das indústrias química e naval. À medida que o número de classes aumenta, a resistência mecânica também aumenta devido ao aumento progressivo do teor de oxigênio e ferro intersticial, embora ao custo de ligeiras reduções na ductilidade e na conformabilidade.

- Grau 1: Este é o mais dúctil e moldável dos graus CP. Ele é especificado principalmente para aplicações que exigem conformação a frio severa, como foles complexos, tubos enrolados e coletores de trocadores de calor complexos. Seu baixo teor de oxigênio garante máxima resistência à fragilização por hidrogênio.

- Grau 2: Conhecido como o 'cavalo de batalha' da indústria, o Grau 2 fornece o equilíbrio ideal entre resistência moderada e excelente resistência à corrosão. Além de suas propriedades físicas, o Grau 2 é o grau mais frequentemente estocado e amplamente fornecido em todo o mundo, tornando-o a 'escolha padrão' mais econômica e prontamente disponível para tubos de trocadores de calor, tubulações de processo em plantas de cloro e álcalis e sistemas de resfriamento de água do mar offshore.

- Grau 3: Oferecendo maior resistência ao escoamento do que o Grau 2, este grau é utilizado onde é necessária maior carga mecânica, mas a extrema resistência à corrosão da família CP deve ser mantida.

- Grau 4: O mais forte dos graus CP, o Grau 4 é selecionado para componentes e conexões de alta pressão onde é necessária alta resistência ao escoamento para minimizar a espessura da parede, melhorando assim a eficiência da transferência térmica em aplicações críticas ao calor.

Melhorando a Resistência à Corrosão: Classes de Liga de Paládio (Grau 7 e 11)

Em ambientes caracterizados por concentrações extremas de cloreto, temperaturas elevadas ou condições ácidas, o titânio CP padrão pode sofrer corrosão em fendas. É aqui que os graus de liga de paládio, especificamente o Grau 7 (equivalente ao Grau 2 + Pd) e o Grau 11 (equivalente ao Grau 1 + Pd), tornam-se essenciais.

A adição de 0,12% a 0,25% de paládio desloca o potencial eletroquímico do titânio para a região passiva, prevenindo efetivamente o início da corrosão em frestas. Para os engenheiros, esta é uma escolha de material “à prova de falhas”. Quando o ambiente operacional é mal definido ou quando perturbações periódicas do processo podem levar a condições altamente ácidas, especificar tubos de Grau 7 ou 11 é uma apólice de seguro contra tempos de inatividade catastróficos. Esses graus se tornaram o padrão definitivo para o manuseio de salmoura e tubulações de reatores químicos de alta temperatura, onde a falha não é uma opção.

Exigências de Alta Resistência: O Padrão Grau 5 (Ti-6Al-4V)

Quando a aplicação passa do processamento químico para o serviço mecânico de alta tensão, a indústria passa para o Grau 5. Como a liga de titânio mais utilizada, ela fornece uma alta relação resistência-peso incomparável à maioria dos outros materiais metálicos.

Em aplicações de tubulação, o Grau 5 raramente é usado para transferência química de calor; em vez disso, é preferido para tubos hidráulicos estruturais e de alta pressão em componentes aeroespaciais, automotivos e de corrida de alto desempenho. Como o Grau 5 é uma liga alfa-beta, possui uma microestrutura complexa que permite o tratamento térmico. Isto permite que os engenheiros ajustem as propriedades do material através de ciclos térmicos controlados. Sua maior resistência e menor ductilidade significam que as operações de conformação a frio são limitadas; embora possa ser formado a frio no estado recozido, requer forças significativamente maiores do que o titânio CP e exibe maior retorno elástico, tornando difícil alcançar geometrias complexas. É vital observar que, embora o Grau 5 seja mecanicamente superior, falta-lhe a extensa resistência à corrosão encontrada no titânio CP. Especificar o Grau 5 em um ambiente químico altamente corrosivo é um erro comum que deve ser evitado.

Graus Químicos Avançados: Grau 12 (Ti-0,3Mo-0,8Ni)

Para aplicações que preenchem a lacuna entre os graus CP e os sistemas de alta liga, o Grau 12 é a melhor escolha. Esta liga contém molibdênio e níquel, que aumentam significativamente a passividade da camada de óxido de titânio em condições quentes, reduzindo condições ácidas.

O grau 12 apresenta resistência superior à fluência em temperaturas elevadas em comparação com os graus CP, tornando-o ideal para reatores de alta pressão e trocadores de calor expostos a fluxos químicos ácidos e carentes de oxigênio. A presença de molibdênio serve para estabilizar o filme de óxido passivo, enquanto o níquel melhora o desempenho da liga em ambientes onde o titânio padrão pode ter dificuldades. Para o operador da planta química, o Grau 12 fornece um material robusto e versátil que pode lidar com ciclos de múltiplos processos, oferecendo um maior grau de flexibilidade operacional do que o titânio CP, permanecendo significativamente mais resistente à corrosão do que alternativas à base de aço inoxidável ou níquel.

Projeto e fabricação: tubulação sem costura vs. tubulação soldada

Os engenheiros muitas vezes enfrentam a escolha entre tubos de titânio soldados e sem costura. Os processos de fabricação modernos elevaram a qualidade dos tubos de titânio soldados a um nível extraordinário. A tubulação de titânio soldada de alta qualidade é equivalente à tubulação sem costura em resistência à corrosão e, para fins mais práticos, em resistência. Embora a tubulação sem costura possa oferecer vantagens teóricas em aplicações que exigem isotropia absoluta sob pressão ultra-alta extrema e multiaxial, a tubulação soldada é o padrão da indústria para a grande maioria das aplicações de trocadores de calor e tubulações devido à sua relação custo-benefício e espessura de parede consistente.

A implementação bem-sucedida de tubos de titânio depende muito da adesão a rígidos padrões de fabricação. O titânio é notoriamente sensível à atmosfera circundante durante a soldagem. Em temperaturas acima de 400°C, o titânio torna-se altamente reativo com oxigênio, nitrogênio e hidrogênio, formando um α脆化层 (caso alfa), uma camada superficial quebradiça que atua como iniciador de trincas. Os fabricantes devem garantir que a soldagem seja realizada em um ambiente de gás inerte – normalmente utilizando gases de suporte de argônio e proteções de arrasto – para evitar contaminação.

O papel da garantia de qualidade e rastreabilidade

Na indústria de exportação de titânio, a qualidade do tubo é tão boa quanto a documentação que o comprova. ASTM B338 é o padrão principal para tubos de titânio e liga de titânio sem costura e soldados para condensadores e trocadores de calor. Esta norma rege a composição química, as propriedades mecânicas e, principalmente, os requisitos de testes hidrostáticos e não destrutivos.

Cada lote de tubos deve ser acompanhado de Relatórios de Teste de Moinho (MTRs) abrangentes. Esses relatórios verificam a composição química – confirmando que os níveis de oxigênio, ferro e oligoelementos estão dentro dos limites precisos para o grau específico – e os resultados dos testes mecânicos (tração, rendimento, alongamento). Para o profissional interno, a auditabilidade é essencial. Ser capaz de rastrear um tubo até o lote original de esponja de titânio é um requisito para atender aos rigorosos protocolos de segurança e confiabilidade das indústrias químicas e de energia globais.

Perguntas frequentes

1. Como determino se minha aplicação requer titânio CP ou uma liga?

A escolha depende do estressor primário. Se o principal desafio for a corrosão (por exemplo, água do mar, ácidos, cloretos), os graus CP de titânio ou de liga de paládio são normalmente superiores. Se a aplicação envolver alta carga mecânica, pressão ou fadiga (por exemplo, linhas hidráulicas, estruturas aeroespaciais), serão necessários graus de liga como Grau 5.

2. O que diferencia os 7º e 11º anos dos 2º e 1º anos?

Os graus 7 e 11 são idênticos aos graus 2 e 1 em propriedades mecânicas, respectivamente, mas incluem uma pequena adição de paládio. Este paládio aumenta significativamente a resistência à corrosão em frestas, tornando esses tipos a escolha preferida para ambientes extremos de cloreto e ácidos.

3. É possível usar titânio Grau 5 para trocadores de calor químicos?

Geralmente, não é recomendado. Embora o Grau 5 tenha resistência superior, sua resistência à corrosão é significativamente menor do que a do titânio CP ou do Grau 12. O uso do Grau 5 em serviços químicos corrosivos geralmente resulta em corrosão localizada e falha prematura.

4. Por que a ASTM B338 é tão importante para a seleção de tubos de titânio?

ASTM B338 é o padrão de consenso internacional que define os rigorosos requisitos de qualidade, testes e desempenho para tubos de trocador de calor de titânio. A adesão a esta norma garante que o material tenha a integridade estrutural, soldabilidade e consistência química necessárias para serviços industriais críticos.

5. Como a temperatura afeta a escolha do tipo de tubo de titânio?

A temperatura determina a estabilidade mecânica e química do tubo. Em temperaturas mais baixas, o titânio CP é excelente. À medida que as temperaturas aumentam, o Grau 12 ou outras ligas contendo molibdênio são preferidas por sua resistência à fluência e maior estabilidade química. Se as temperaturas excederem 500°C, deve-se tomar extremo cuidado em relação à contaminação atmosférica e à fluência mecânica.
