Introducción al conformado de láminas de titanio
El titanio y sus aleaciones se han convertido en materiales cada vez más importantes en diversas industrias debido a sus propiedades excepcionales, incluida una alta relación resistencia-peso, excelente resistencia a la corrosión y biocompatibilidad. Entre las muchas formas de titanio, la chapa metálica ha ganado mucha atención por su versatilidad y aplicabilidad en la fabricación de componentes complejos. El proceso de formación de láminas de titanio es a la vez un arte y una ciencia, y requiere una comprensión profunda de las propiedades del material, técnicas avanzadas y enfoques innovadores para superar los desafíos asociados con este extraordinario metal.

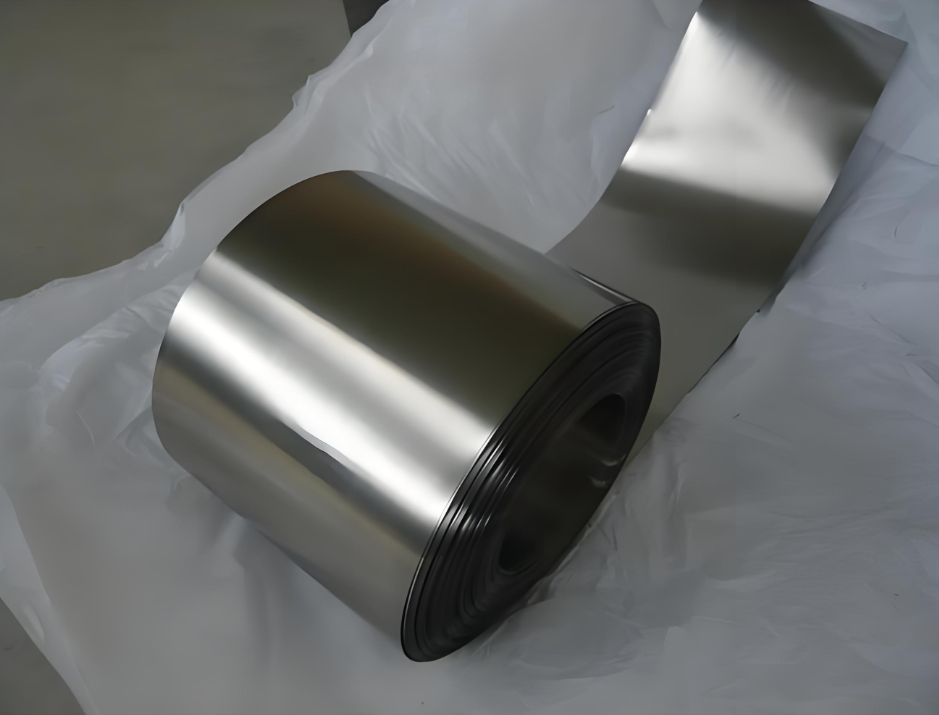

Propiedades de la lámina de titanio
Características mecánicas
La lámina de titanio exhibe una combinación única de propiedades mecánicas que la hacen muy deseable para numerosas aplicaciones. Su alta relación resistencia-peso permite la creación de componentes livianos pero duraderos, lo que lo hace particularmente valioso en las industrias aeroespacial y automotriz. La excelente resistencia a la fatiga del material garantiza una fiabilidad a largo plazo en condiciones de carga cíclica, mientras que su bajo módulo de elasticidad proporciona flexibilidad en los procesos de diseño y fabricación.
Resistencia a la corrosión
Una de las propiedades más notables de la lámina de titanio es su excepcional resistencia a la corrosión. La formación de una capa protectora de óxido estable en la superficie del titanio proporciona una protección natural contra diversos entornos corrosivos, incluido el agua salada, los ácidos y los productos químicos industriales. Esta característica hace que la lámina de titanio sea una opción ideal para aplicaciones en entornos marinos, plantas de procesamiento químico e implantes médicos.
Biocompatibilidad
La biocompatibilidad del titanio es otra propiedad crucial que ha llevado a su uso generalizado en aplicaciones médicas y dentales. La capacidad del material para integrarse con el hueso y el tejido humanos sin provocar reacciones adversas ha revolucionado el campo de la implantología y las prótesis. Dar formas complejas a las láminas de titanio permite la creación de implantes y dispositivos médicos personalizados que imitan fielmente las estructuras anatómicas naturales.
Técnicas de conformado para láminas de titanio
Conformado en frío
El conformado en frío de láminas de titanio es un proceso que tiene lugar a temperatura ambiente o temperaturas ligeramente elevadas por debajo del punto de recristalización del material. Esta técnica es adecuada para formas simples y deformaciones moderadas. El conformado en frío ofrece ventajas como buena precisión dimensional, acabado superficial liso y oxidación mínima. Sin embargo, la alta resistencia y la baja ductilidad del titanio a temperatura ambiente pueden generar desafíos como la recuperación elástica y la conformabilidad limitada.
Doblar
El doblado es una de las técnicas de conformado en frío más comunes utilizadas para láminas de titanio. Implica aplicar fuerza para crear una deformación permanente a lo largo de un eje recto. Al doblar láminas de titanio, es fundamental tener en cuenta factores como el radio mínimo de curvatura, la orientación del grano y la posibilidad de que se produzcan grietas o arrugas. Las herramientas especializadas y el control preciso de los parámetros de plegado son esenciales para lograr resultados precisos y consistentes.
perfilado
El perfilado es un método eficaz para producir perfiles largos y continuos a partir de láminas de titanio. Este proceso implica pasar la lámina a través de una serie de rodillos que gradualmente le dan al material la sección transversal deseada. El perfilado de láminas de titanio requiere un diseño cuidadoso de las estaciones de rodillos y una lubricación adecuada para evitar el desgaste y garantizar un flujo suave del material. Esta técnica es particularmente útil para crear componentes estructurales en aplicaciones aeroespaciales y arquitectónicas.
conformado en caliente
El conformado en caliente se ha convertido en el método preferido para manipular láminas de titanio en formas complejas debido a sus numerosas ventajas y a la creciente disponibilidad de equipos de conformado de alta calidad. Durante el conformado en caliente, tanto la lámina de titanio como las herramientas se calientan a temperaturas que generalmente oscilan entre 900 °F y 1600 °F (480 °C y 870 °C). Esta temperatura elevada mejora significativamente la formabilidad del material al reducir su límite elástico y aumentar su ductilidad.
Conformación superplástica
El conformado superplástico (SPF) es una técnica especializada de conformado en caliente que aprovecha el comportamiento superplástico del titanio a temperaturas y velocidades de deformación específicas. Este proceso permite la creación de componentes complejos, casi en forma neta, con una precisión dimensional excepcional. En SPF, una lámina de titanio se calienta hasta su rango de temperatura superplástico, generalmente entre 900 °C y 925 °C para aleaciones comunes como Ti-6Al-4V. Luego se aplica presión de gas inerte uniformemente a la lámina, lo que hace que se estire y se adapte a la forma de una cavidad de matriz mecanizada con precisión.
El proceso de conformado superplástico ofrece varias ventajas para el conformado de láminas de titanio:
· Capacidad para producir geometrías complejas con embutidos profundos y radios ajustados
· Mínima recuperación elástica y tensiones residuales en las piezas formadas.
· Costos de herramientas reducidos en comparación con los métodos de estampado tradicionales.
· Excelente acabado superficial y precisión dimensional
Sin embargo, el SPF también tiene algunas limitaciones, incluidos tiempos de ciclo más largos y la necesidad de equipos especializados capaces de mantener un control preciso de la temperatura y la presión del gas.
Conformado por prensado en caliente
El conformado por prensa en caliente es otra técnica eficaz para dar forma a láminas de titanio a temperaturas elevadas. Este proceso implica calentar la lámina de titanio y colocarla entre matrices calentadas en una prensa hidráulica. La combinación de calor y presión permite la formación de formas complejas con una conformabilidad mejorada en comparación con los métodos de conformado en frío. La conformación por prensado en caliente es particularmente útil para producir componentes estructurales grandes en la industria aeroespacial, como paneles de fuselaje y componentes de alas.
Conformado de láminas incrementales
La conformación incremental de láminas (ISF) es una técnica relativamente nueva e innovadora que ha llamado la atención por su flexibilidad y rentabilidad en la conformación de láminas de titanio. Este proceso implica el uso de una pequeña herramienta semiesférica que se mueve a lo largo de una trayectoria programada para deformar gradualmente la hoja hasta darle la forma deseada. La ISF se puede realizar a temperatura ambiente o con calentamiento localizado para mejorar la formabilidad.
Las ventajas del conformado incremental de láminas para titanio incluyen:
· Capacidad de producir geometrías complejas sin costosas herramientas dedicadas
· Flexibilidad para realizar cambios de diseño sin modificaciones significativas de herramientas
· Reducción del desperdicio de material en comparación con los métodos de estampado tradicionales.
· Potencial para formar piezas con perfiles de espesor variable
Sin embargo, ISF también presenta desafíos como tiempos de procesamiento más largos para piezas grandes y limitaciones potenciales para lograr tolerancias estrictas y acabados superficiales suaves.
Procesos avanzados en la formación de láminas de titanio
Enlace de difusión
La unión por difusión es una técnica de unión avanzada que complementa la formación de láminas de titanio. Este proceso implica aplicar calor y presión a dos o más láminas de titanio, lo que hace que los átomos se difundan a través de la interfaz y creen un enlace de estado sólido. La unión por difusión se utiliza a menudo junto con el conformado superplástico para crear estructuras huecas y complejas con refuerzos internos. Esta combinación de procesos ha revolucionado la fabricación de componentes ligeros y de alta resistencia para aplicaciones aeroespaciales.
Conformado por láser
El conformado por láser es una tecnología emergente que ofrece nuevas posibilidades para dar forma a láminas de titanio. Este proceso sin contacto utiliza un rayo láser enfocado para inducir calentamiento localizado y tensiones térmicas en el material, lo que da como resultado una deformación controlada. El conformado por láser se puede utilizar para crear dobleces, curvas e incluso formas tridimensionales en láminas de titanio sin necesidad de herramientas mecánicas. Si bien aún se encuentra en la etapa de desarrollo para muchas aplicaciones, el conformado por láser se muestra prometedor para producir piezas pequeñas e intrincadas y para realizar ajustes precisos en los componentes formados.
Aplicaciones de la lámina de titanio formada
Industria aeroespacial
La industria aeroespacial es uno de los mayores consumidores de componentes de láminas de titanio conformadas. La alta relación resistencia-peso del material y su excelente resistencia a la fatiga lo hacen ideal para una amplia gama de aplicaciones, que incluyen:
· Paneles de fuselaje de aeronaves y componentes estructurales.
· Componentes del motor como aspas de ventilador y carcasas de compresores.
· Escudos térmicos y elementos estructurales de naves espaciales.
· Componentes de satélite y reflectores de antena.
La formación de láminas de titanio permite a los fabricantes aeroespaciales crear estructuras complejas y livianas que contribuyen a mejorar la eficiencia del combustible y el rendimiento de aviones y naves espaciales.
Aplicaciones médicas y dentales
La biocompatibilidad y resistencia a la corrosión del titanio lo convierten en una excelente opción para aplicaciones médicas y dentales. La lámina de titanio formada se utiliza en diversos implantes y dispositivos médicos, como:
· Implantes craneales y maxilofaciales
· Implantes ortopédicos, incluidos reemplazos de cadera y rodilla.
· Implantes y prótesis dentales
· Instrumentos y equipos quirúrgicos.
La capacidad de moldear láminas de titanio con formas precisas y personalizadas permite la creación de implantes específicos para cada paciente que mejoran el ajuste, la función y los resultados generales del tratamiento.
Industria automotriz
Si bien no está tan extendido como en el sector aeroespacial, el uso de láminas de titanio conformadas en la industria automotriz está creciendo, particularmente en vehículos de lujo y de alto rendimiento. Las aplicaciones incluyen:
· Sistemas y componentes de escape.
· Muelles de suspensión y otros componentes del chasis.
· Válvulas de motor y bielas.
· Paneles de carrocería para reducción de peso en coches deportivos
La formación de láminas de titanio permite a los fabricantes de automóviles reducir el peso del vehículo, mejorar el rendimiento y la durabilidad de componentes críticos.
Aplicaciones químicas e industriales
La excepcional resistencia a la corrosión del titanio hace que los componentes de láminas formadas sean valiosos en diversos entornos químicos e industriales:
· Intercambiadores de calor y condensadores en plantas de procesamiento químico.
· Recipientes de reacción y tanques de almacenamiento de materiales corrosivos.
· Componentes de la planta desalinizadora
· Equipos de petróleo y gas marinos
La formación de láminas de titanio permite la creación de geometrías complejas que optimizan la transferencia de calor, el flujo de fluidos y la integridad estructural en estos entornos exigentes.
Desafíos y desarrollos futuros en el conformado de láminas de titanio
Costo y disponibilidad de materiales
Uno de los principales desafíos en el conformado de láminas de titanio es el alto costo de la materia prima en comparación con metales más comunes como el acero y el aluminio. Se están realizando esfuerzos para desarrollar métodos de producción de titanio más rentables y optimizar los procesos de conformado para reducir el desperdicio de material. Además, la investigación de nuevas aleaciones de titanio con una conformabilidad mejorada podría conducir a operaciones de conformado más eficientes y económicas.
Optimización de procesos
La mejora continua en los procesos de conformado es esencial para superar los desafíos asociados con la alta resistencia y la ductilidad limitada del titanio. Esto incluye:
· Desarrollo de lubricantes y recubrimientos avanzados para reducir la fricción y evitar el irritamiento durante el conformado.
· Optimización de los ciclos de calentamiento y enfriamiento en procesos de conformado en caliente para mejorar la eficiencia y reducir el consumo energético
· Implementación de sistemas avanzados de control de procesos para garantizar una calidad constante y repetibilidad en las operaciones de conformado.
Integración de la fabricación aditiva
La integración de técnicas de fabricación aditiva con procesos de conformado tradicionales presenta oportunidades interesantes para los componentes de láminas de titanio. Los enfoques de fabricación híbrida que combinan la impresión 3D de estructuras de titanio con operaciones de conformado posteriores podrían permitir la creación de diseños complejos y optimizados que antes eran imposibles o poco prácticos de producir.
Sostenibilidad y Reciclaje
A medida que continúa creciendo el uso de láminas de titanio en diversas industrias, se presta cada vez más atención a la sostenibilidad y el reciclaje. Desarrollar métodos eficientes para reciclar chatarra de titanio procedente de operaciones de conformado y productos al final de su vida útil será crucial para reducir el impacto ambiental y mejorar la sostenibilidad general de los procesos de conformado de láminas de titanio.
Conclusión
formando La lámina de titanio es un campo complejo y en evolución que combina ciencia de materiales avanzada, técnicas de fabricación innovadoras y soluciones de ingeniería creativas. A medida que las industrias sigan demandando componentes más ligeros, resistentes y duraderos, es probable que crezca la importancia del conformado de láminas de titanio. Al abordar los desafíos actuales y adoptar nuevas tecnologías, los fabricantes e investigadores están allanando el camino para avances apasionantes en el arte y la ciencia de la formación de láminas de titanio, abriendo nuevas posibilidades para este notable material en una amplia gama de aplicaciones.
