Le barre di titanio sono una pietra miliare nel settore della produzione di dispositivi medici grazie alle loro eccezionali proprietà come biocompatibilità, resistenza alla corrosione ed elevato rapporto resistenza/peso. Selezionare la migliore barra di titanio per applicazioni mediche implica comprendere i tipi di leghe di titanio, forme e processi di produzione che soddisfano i rigorosi requisiti dei dispositivi medici. Questo articolo esplora le migliori barre di titanio per la produzione di dispositivi medici, le loro proprietà, applicazioni e vantaggi, supportati da immagini e video pertinenti per illustrarne l'utilizzo.
Introduzione alle barre di titanio nella produzione medica
Il titanio ha rivoluzionato il settore dei dispositivi medici offrendo una combinazione unica di proprietà meccaniche e biologiche che pochi altri metalli possono eguagliare. A differenza dei materiali tradizionali come l'acciaio inossidabile o le leghe di cromo-cobalto, il titanio offre una resistenza alla corrosione superiore nell'ambiente difficile del corpo umano. Questa resistenza impedisce il rilascio di ioni metallici e reazioni allergiche, che sono fondamentali per la sicurezza del paziente. Inoltre, l'elevato rapporto resistenza/peso del titanio fa sì che gli impianti possano essere resi più leggeri senza sacrificare la durata, migliorando significativamente il comfort e la mobilità del paziente. La natura non magnetica del titanio consente inoltre un utilizzo sicuro in ambienti di imaging diagnostico, come la risonanza magnetica, senza interferenze o rischi per il paziente. Questi vantaggi rendono le barre di titanio materie prime indispensabili per la produzione di un’ampia gamma di dispositivi medici, dagli impianti ortopedici alle protesi dentali e agli strumenti chirurgici.
Principali leghe di titanio utilizzate nelle barre mediche
Ti 6Al-4V ELI (interstiziale extra-basso)
La lega Ti 6Al-4V ELI è il gold standard nelle barre di titanio per uso medico. Questa lega è attentamente progettata per avere livelli estremamente bassi di elementi interstiziali come ossigeno, azoto e carbonio, che potrebbero altrimenti compromettere la tenacità e la resistenza alla fatica. Il risultato è una lega che non solo soddisfa ma supera i rigorosi standard per i dispositivi medici impiantabili. Le sue eccellenti proprietà meccaniche includono un'elevata resistenza alla trazione e alla fatica, essenziali per gli impianti portanti come le protesi dell'anca e del ginocchio. Inoltre, la resistenza alla corrosione della lega garantisce stabilità a lungo termine nell'ambiente biochimico aggressivo del corpo. La versatilità di questa lega si estende oltre gli impianti e include strumenti chirurgici che richiedono precisione e durata. La sua ampia accettazione in campo medico è supportata da approfonditi test di biocompatibilità e approvazioni normative in tutto il mondo.
Altre leghe di titanio di grado medico
Sebbene il Ti 6Al-4V ELI domini il mercato, vengono utilizzati anche altri gradi di titanio a seconda dei requisiti specifici del dispositivo. Il titanio commercialmente puro (gradi 1-4) viene spesso scelto per applicazioni in cui la resistenza estrema è meno critica ma sono comunque richieste un'eccellente resistenza alla corrosione e biocompatibilità, come negli impianti dentali e in alcuni strumenti chirurgici. Questi gradi offrono duttilità e formabilità superiori, consentendo ai produttori di creare forme complesse e componenti a pareti sottili. Altre leghe specializzate, a volte contenenti elementi come niobio o tantalio, sono in fase di sviluppo per ottimizzare proprietà come elasticità o radiopacità. La selezione della lega dipende dal bilanciamento delle esigenze meccaniche, delle capacità produttive e della conformità normativa.
Forme delle barre di titanio e loro applicazioni
Barre di titanio a forma esagonale
Le barre esagonali in titanio sono particolarmente apprezzate per la produzione di componenti che richiedono una lavorazione efficiente e uno spreco di materiale minimo. La forma a sei lati consente una migliore presa e trasmissione della coppia negli strumenti chirurgici, fattore fondamentale durante le procedure delicate in cui precisione e controllo sono fondamentali. Le superfici piane delle barre esagonali facilitano il bloccaggio e l'allineamento durante la lavorazione, riducendo tempi e costi di produzione. Nelle applicazioni dentali, le barre esagonali vengono spesso utilizzate per produrre abutment e componenti implantari che richiedono geometrie precise per garantire un adattamento sicuro e una distribuzione del carico. La loro forma consente inoltre l'assemblaggio modulare in dispositivi complessi, migliorando la versatilità e le opzioni di personalizzazione per soluzioni specifiche per il paziente.
Barre cilindriche in titanio

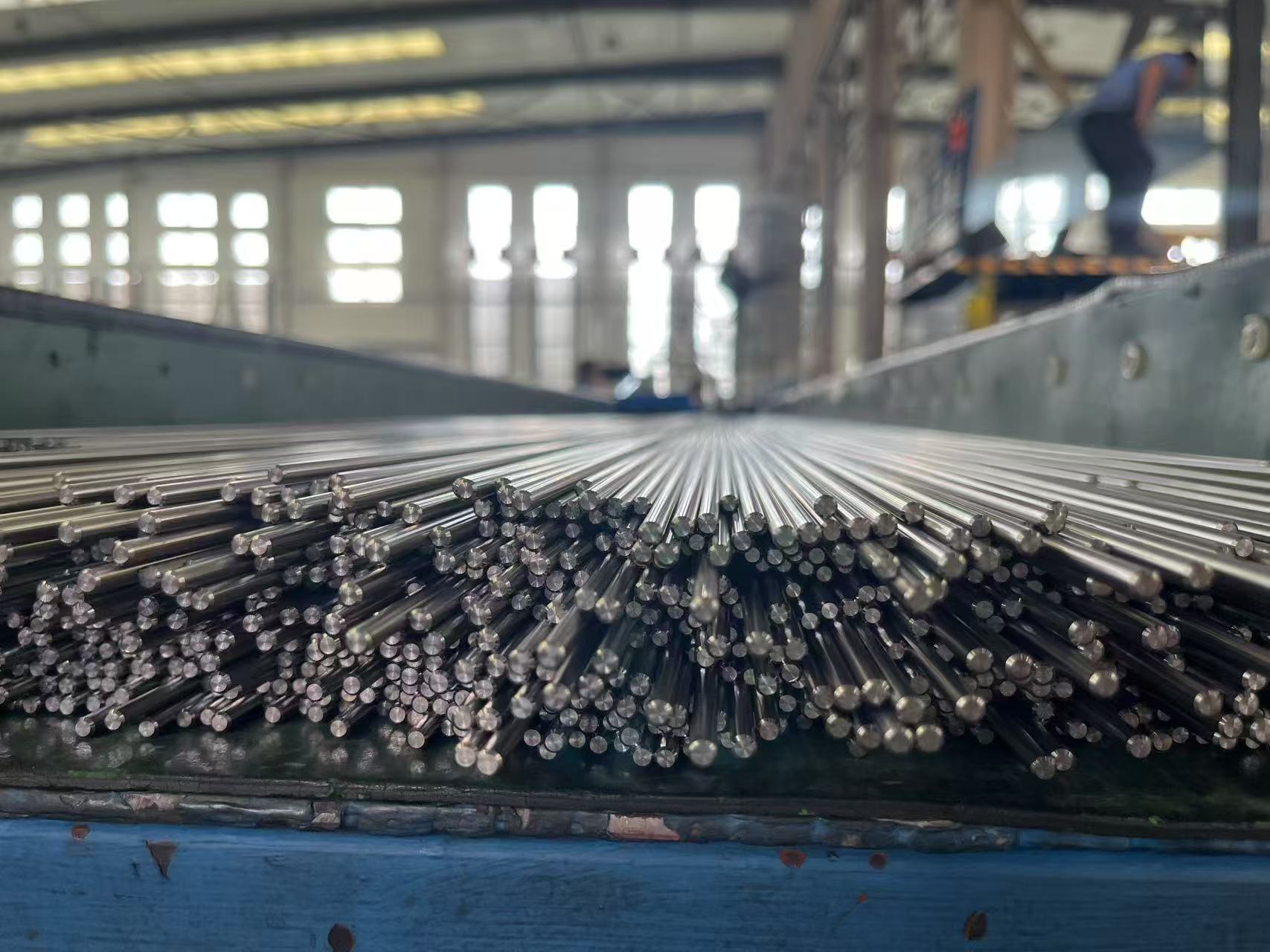

Le barre cilindriche in titanio sono la forma più comune utilizzata nella produzione di dispositivi medici grazie alla loro versatilità. La loro sezione trasversale uniforme li rende ideali per la tornitura, fresatura e rettifica in un'ampia varietà di forme, dalle semplici aste alle complesse geometrie degli impianti. Queste barre sono essenziali nella produzione di aste ortopediche, viti e impianti dentali che devono resistere al carico ciclico e alle sollecitazioni biomeccaniche. La superficie liscia delle barre cilindriche contribuisce inoltre a ottenere finiture superficiali superiori, il che è fondamentale per ridurre l'usura e promuovere l'osteointegrazione, il processo mediante il quale l'osso si lega alla superficie dell'impianto. Inoltre, le barre cilindriche possono essere facilmente personalizzate in diametro e lunghezza per soddisfare requisiti chirurgici specifici, offrendo ai produttori flessibilità nella progettazione e nella produzione.
Vantaggi delle barre di titanio nella produzione di dispositivi medici
1. Biocompatibilità
La biocompatibilità del titanio non ha eguali tra i metalli utilizzati nei dispositivi medici. Forma uno strato di ossido stabile sulla sua superficie che previene la corrosione e inibisce il rilascio di ioni metallici nei tessuti circostanti. Questo film passivo promuove inoltre l'adesione e la crescita cellulare, facilitando l'integrazione con le ossa e i tessuti molli. Di conseguenza, gli impianti in titanio hanno meno probabilità di causare infiammazioni, reazioni allergiche o rigetto, il che migliora significativamente i risultati per i pazienti. Questa proprietà è particolarmente critica per gli impianti permanenti come le protesi articolari e le protesi dentali, dove la compatibilità a lungo termine è essenziale.
2. Resistenza alla corrosione
Il corpo umano presenta un ambiente altamente corrosivo a causa della presenza di sali, enzimi e livelli variabili di pH. Le barre di titanio resistono a questa corrosione meglio della maggior parte dei metalli, mantenendo la loro integrità strutturale e la qualità della superficie per periodi prolungati. Questa resistenza riduce il rischio di deterioramento dell'impianto, che può portare a guasti meccanici o al rilascio di particelle dannose. La resistenza alla corrosione garantisce inoltre che gli strumenti chirurgici mantengano la loro affilatura e precisione dopo ripetuti cicli di sterilizzazione, migliorandone la sicurezza e l'efficacia.
3. Elevato rapporto resistenza/peso
L'eccezionale rapporto resistenza/peso del titanio consente ai dispositivi medici di essere robusti e leggeri. Ciò è particolarmente vantaggioso negli impianti ortopedici, dove la riduzione del peso dell'impianto può ridurre al minimo il disagio del paziente e facilitare la mobilità durante il recupero. Gli impianti leggeri riducono anche la protezione dallo stress, un fenomeno in cui l’impianto sopporta un carico eccessivo, causando l’indebolimento dell’osso circostante. Adattandosi perfettamente alle proprietà meccaniche dell'osso, le barre di titanio aiutano a mantenere la salute delle ossa e promuovono i naturali processi di guarigione.
4. Bassa suscettibilità magnetica
La natura non magnetica del titanio lo rende compatibile con la risonanza magnetica (MRI) e altri strumenti diagnostici che si basano sui campi magnetici. Questa compatibilità è fondamentale per i pazienti con dispositivi impiantati, poiché consente un imaging sicuro e accurato senza interferenze o rischio di spostamento del dispositivo. Questa proprietà consente inoltre l’uso di dispositivi a base di titanio in applicazioni neurologiche e cardiovascolari, dove l’imaging è spesso necessario per la diagnosi e il follow-up.
5. Durabilità a lungo termine
La combinazione di forza, resistenza alla corrosione e biocompatibilità garantisce che le barre di titanio garantiscano una durata a lungo termine nei dispositivi medici. Gli impianti realizzati in titanio possono durare decenni senza un degrado significativo, riducendo la necessità di interventi di revisione e migliorando la qualità della vita dei pazienti. Questa durabilità si traduce anche in strumenti chirurgici che mantengono le loro prestazioni durante molte procedure, offrendo risparmi sui costi e affidabilità per gli operatori sanitari.
Applicazioni tipiche di dispositivi medici che utilizzano barre di titanio
Impianti ortopedici
Le barre di titanio sono ampiamente utilizzate per produrre impianti ortopedici come protesi dell'anca e del ginocchio, placche ossee, viti e dispositivi di fissazione spinale. Le loro proprietà meccaniche consentono loro di sopportare carichi significativi favorendo al tempo stesso la crescita ossea attorno all'impianto. La capacità di personalizzare le barre di titanio in forme complesse consente la produzione di impianti specifici per il paziente che si adattano con precisione alle variazioni anatomiche, migliorando i risultati chirurgici e i tempi di recupero. Inoltre, la resistenza del titanio all'usura e alla corrosione garantisce che questi impianti rimangano funzionali per molti anni, anche nelle difficili condizioni di movimento articolare e di carico.
Impianti dentali e protesi
In odontoiatria, le barre di titanio costituiscono la spina dorsale delle protesi supportate da impianti. Vengono trasformati in abutment, mini-barre e strutture che ancorano saldamente i denti artificiali all'osso mascellare. La biocompatibilità del titanio favorisce l’osteointegrazione, che è fondamentale per la stabilità e la longevità degli impianti dentali. I progressi nell'odontoiatria digitale consentono la progettazione precisa e la realizzazione di barre in titanio che si adattano all'anatomia del singolo paziente, ottenendo protesi più confortevoli e naturali. Queste barre supportano anche restauri dell'intera arcata, fornendo una soluzione duratura ed estetica per i pazienti con estesa perdita dei denti.
Strumenti chirurgici
Le barre di titanio vengono utilizzate per produrre un'ampia gamma di strumenti chirurgici tra cui pinze, forbici, morsetti e porta-aghi. Questi strumenti beneficiano della natura leggera del titanio, che riduce l'affaticamento del chirurgo durante le procedure lunghe. L'elevata resistenza del metallo e la resistenza alla corrosione garantiscono che gli strumenti rimangano affilati, affidabili e facili da sterilizzare. Inoltre, le proprietà non magnetiche del titanio rendono questi strumenti sicuri per l'uso in sale operatorie dotate di risonanza magnetica o altre tecnologie di imaging. La combinazione di durata ed ergonomia migliora la precisione chirurgica e la sicurezza del paziente.
Dispositivi Medici Impiantabili
Oltre alle applicazioni ortopediche e dentistiche, le barre di titanio sono parte integrante della produzione di dispositivi medici impiantabili come pacemaker, neurostimolatori e impianti uditivi. Questi dispositivi richiedono materiali in grado di resistere all'ambiente corporeo senza degradarsi o causare reazioni avverse. Le eccellenti proprietà meccaniche e biologiche del titanio lo rendono ideale per alloggiare componenti elettronici e fornire supporto strutturale. La sua compatibilità con le tecniche di imaging facilita inoltre il monitoraggio e la regolazione del dispositivo dopo l'impianto.
Processo di produzione di barre di titanio per uso medico
Lavorazione delle materie prime
Il viaggio delle barre di titanio inizia con l'estrazione del titanio da minerali come rutilo e ilmenite. Il processo Kroll è il principale metodo industriale utilizzato per convertire questi minerali in spugna di titanio, una forma porosa di titanio metallico. Questa spugna viene sottoposta a fusione e raffinazione per rimuovere le impurità e ottenere la composizione chimica desiderata per le leghe di grado medico. La purezza e la qualità della materia prima sono fondamentali, poiché i contaminanti possono influenzare le proprietà meccaniche e la biocompatibilità del prodotto finale.
Lega e fusione
Per produrre barre di titanio per uso medico, la spugna di titanio viene fusa in forni di rifusione ad arco sotto vuoto con quantità precise di elementi leganti come alluminio e vanadio. Questo processo controllato garantisce una composizione uniforme della lega ed elimina i difetti. I lingotti risultanti vengono poi sottoposti a processi di lavorazione a caldo quali forgiatura e laminazione per formare barre con la forma e le proprietà meccaniche richieste. Rigorose misure di controllo qualità, tra cui analisi chimiche e test meccanici, verificano che le barre soddisfino gli standard medici.
Formare e Modellare
I lingotti di titanio forgiato vengono ulteriormente trasformati in barre di varie forme di sezione trasversale, comprese cilindriche ed esagonali. Questa fase di formatura prevede la laminazione a caldo, l'estrusione o la trafilatura per ottenere dimensioni e finiture superficiali precise. La scelta del metodo di formatura dipende dalle caratteristiche desiderate della barra e dai requisiti della lavorazione a valle. Le barre devono presentare una microstruttura e proprietà meccaniche uniformi per garantire prestazioni costanti nei dispositivi medici.
Lavorazione di precisione
Le barre di titanio vengono lavorate utilizzando apparecchiature CNC avanzate per creare geometrie complesse richieste per impianti e strumenti medici. La lavorazione del titanio richiede strumenti e tecniche specializzate a causa della sua durezza e della tendenza ad incrudirsi. I produttori utilizzano sistemi di raffreddamento e parametri di taglio ottimizzati per mantenere la precisione dimensionale e la qualità della superficie. I trattamenti post-lavorazione come la lucidatura e la passivazione migliorano la resistenza alla corrosione e preparano la superficie per la sterilizzazione e l'impianto.
Innovazioni e tendenze nell'uso delle barre di titanio per dispositivi medici
Pianificazione e personalizzazione digitale
L’integrazione delle tecnologie digitali nella produzione di dispositivi medici ha trasformato l’uso delle barre di titanio. La progettazione assistita da computer (CAD) e la produzione assistita da computer (CAM) consentono la creazione di impianti e strumenti specifici per il paziente, adattati alle esigenze anatomiche individuali. Tecniche di imaging avanzate come le scansioni TC e MRI forniscono dati dettagliati che guidano il processo di progettazione, garantendo adattamento e funzionalità ottimali. Stanno emergendo anche approcci di produzione additiva e lavorazione ibrida, che consentono strutture complesse in titanio che prima erano impossibili da produrre. Queste innovazioni migliorano i risultati chirurgici, riducono i tempi operatori e aumentano la soddisfazione del paziente.
Impianti a bocca intera supportati da barra in titanio
Un progresso significativo nell’implantologia dentale è l’uso di barre di titanio per supportare restauri dell'intera bocca. Questa tecnica prevede il posizionamento di più impianti in titanio nell'osso mascellare e il loro collegamento con una barra in titanio realizzata su misura che distribuisce uniformemente le forze masticatorie. La barra fornisce una base stabile e duratura per i denti protesici, ripristinando la funzione e l'estetica per i pazienti con estesa perdita dei denti. Questo approccio riduce la necessità di innesto osseo e accorcia i tempi di trattamento. La precisione e la resistenza delle barre in titanio le rendono ideali per questa applicazione impegnativa, offrendo successo a lungo termine e comfort per il paziente.
Domande frequenti
D1: Cosa rende Ti 6Al-4V ELI la lega di titanio preferita per le barre medicali?
A1: Ti 6Al-4V ELI offre un equilibrio ottimale tra resistenza, resistenza alla corrosione e biocompatibilità, rendendolo adatto per impianti portanti e strumenti chirurgici che richiedono durata e sicurezza.
Q2: È sicuro che le barre di titanio rimangano all'interno del corpo umano a lungo termine?
R2: Sì, lo strato di ossido stabile del titanio e la biocompatibilità prevengono reazioni avverse, consentendo agli impianti realizzati con barre di titanio di funzionare in sicurezza per decenni.
Q3: Le barre di titanio possono interferire con le scansioni MRI?
R3: No, il titanio non è magnetico, quindi non interferisce con l'imaging MRI, rendendolo sicuro per i pazienti che necessitano di tali procedure diagnostiche.
Q4: Quali forme di barre di titanio vengono utilizzate nella produzione di dispositivi medici?
R4: Le barre esagonali e cilindriche sono quelle più comunemente utilizzate, scelte in base all'efficienza di lavorazione e ai requisiti di progettazione specifici del dispositivo medico.
Q5: Come si confronta il titanio con l'acciaio inossidabile negli strumenti chirurgici?
R5: Gli strumenti in titanio sono più leggeri, più resistenti alla corrosione e non magnetici, riducono l'affaticamento del chirurgo e migliorano la sicurezza, sebbene possano essere più costosi.
